خرید شیر برقی پنوماتیک ( هر آنچه باید بدانید )

شیر برقی پنوماتیک، یکی از مهمترین ابزارهای کنترل جریان هواست که به کمک نیروی برق، وظیفه کنترل جریان در سیستم پنوماتیک را برعهده دارد . شیر برقی پنوماتیک به دلیل عملکرد خاص خود، دقت بالا و انعطاف پذیری منحصر به فردش، جایگاه بسیار مهمی را در صنایع نفت و گاز، آب و فاضلاب، صنایع شیمیایی، صنایع غذایی و بسیاری از صنایع دیگر به دست آورده است.

شیر برقی پنوماتیک چیست

شیر برقی پنوماتیک با استفاده از برق به عنوان نیروی محرکه و هوا فشرده به عنوان سیال کار می‌کند. با دریافت سیگنال الکتریکی از یک منبع کنترل (معمولا بوبین) ، شیر وظیفه باز یا بسته شدن جریان سیالات را در لوله‌ها را دارد. این عملکرد بسیار مهم است چرا که به کنترل دقیق جریان سیالات در سیستم‌های صنعتی کمک می‌کند و به عملکرد و بهره‌وری سیستم‌ها افزوده می‌شود.

قیمت شیر برقی پنوماتیک

قیمت شیر برقی پنوماتیک بستگی به مدل، سایز ، برند و کیفیت ساخت آن دارد. اغلب مدل‌های چینی با قیمتی ارزان‌تر در بازار موجود هستند، در حالی که مدل‌های اروپایی و ژاپنی دارای قیمت‌های بالاتری هستند. چرا که از متریال بسیار باکیفیت تری در ساخت آن ها استفاده شده است. به طور کلی، قیمت‌ شیر برقی پنوماتیک برای مدل‌های 2/2، 3/2 و 5/2 می‌تواند در بازه‌های مختلفی قرار بگیرد، اما معمولاً از چند صد هزار تومان تا چند میلیون تومان متغیر است.

قیمت پرکاربرد ترین شیر برقی های پنوماتیک

• قیمت شیر برقی پنوماتیک فستو
• قیمت شیر برقی پنوماتیک تک بوبین
• قیمت شیر برقی پنوماتیک دو بوبین
• قیمت شیر برقی پنوماتیک lmc
• قیمت شیر برقی پنوماتیکی
• قیمت بوبین شیر برقی پنوماتیک
• قیمت شیر برقی بلوکی پنوماتیک
• لیست قیمت شیر برقی پنوماتیک

برای دریافت قیمت روز بوبین شیر برقی یا مدل های نامبرده شده با کارشناسان فروش ما در ارتباط باشید.
همچنین میتوانید از طریق دسته بندی و فیلتر های بالای صفحه، شیربرقی مورد نیاز خود را بیابید.

نظرات مشنریان پنوکر درباره خرید شیر برقی پنوماتیک

خرید شیر برقی پنوماتیک

برای خرید شیر برقی پنوماتیک در وحله اول میزان بودجه خود را مشخص کنید، چرا که  هنگام خرید شیر برقی پنوماتیک با  انتخاب مدل های مختلف، ممکن است چنیدین میلیون تومان اختلاف قیمت را مشاهده کنید.
همچنین سعی کنید یک تامین کننده مستقیم را برای خرید شیر برقی پنوماتیک پیدا کنید تا با حذف واسطه ها به قیمت دست اول و مناسب تر خرید خود را میسر سازید.
فروشگاه پنوماتیک پنوکُر به عنوان وارد کننده مستقیم انواع شیر برقی پنوماتیک ، یکی از بهترین گزینه ها برای خرید شیر برقی پنوماتیک است چرا که نازل ترین قیمت ها را  در کنار ضمانت کیفیت و اصالت کالا  + گارانتی بازگشت وجه + ارسال به سراسر کشور + اطلاعات جامعی مثل کاتالوگ ها و مشاوره رایگان را برای مشتریان خود ارائه میکند.

انواع شیر برقی پنوماتیک

شیر برقی پنوماتیک بر اساس تعداد پورت‌ها و تعداد حالت‌ها دسته‌بندی می‌شود. برخی از رایج‌ترین مدل‌های شیر برقی پنوماتیک عبارتند
شیر برقی پنوماتیک 3/2: این نوع دارای سه پورت است که دو پورت برای ورود و خروج هوا و پورت سوم برای تخلیه فشار هوای اضافی استفاده می‌شود.

شیر برقی پنوماتیک 5/2: این مدل دارای پنج پورت است که دو پورت برای ورود و خروج، یک پورت برای تخلیه فشار هوا و دو پورت برای اتصال فطعات مختلف مانند جک چهار میل یا دیگر عملگرها استفاده می‌شود.
شیر برقی پنوماتیک 5/3: این نوع دارای سه حالت و پنج پورت است که با توجه به حالت‌های گوناگون خود، برای کنترل دقیق جریان سیالات در صنایع مختلف استفاده می‌شود.

شیر برقی برنجی 2/2:این مدل شیر برقی کاملا با 3 حالت بالا که توضیح داده ایم تفاوت دارد و در قسمت شیر برقی 2-2 ،کامل به مشخصات آن پرداخته ایم.

شیر 2-2

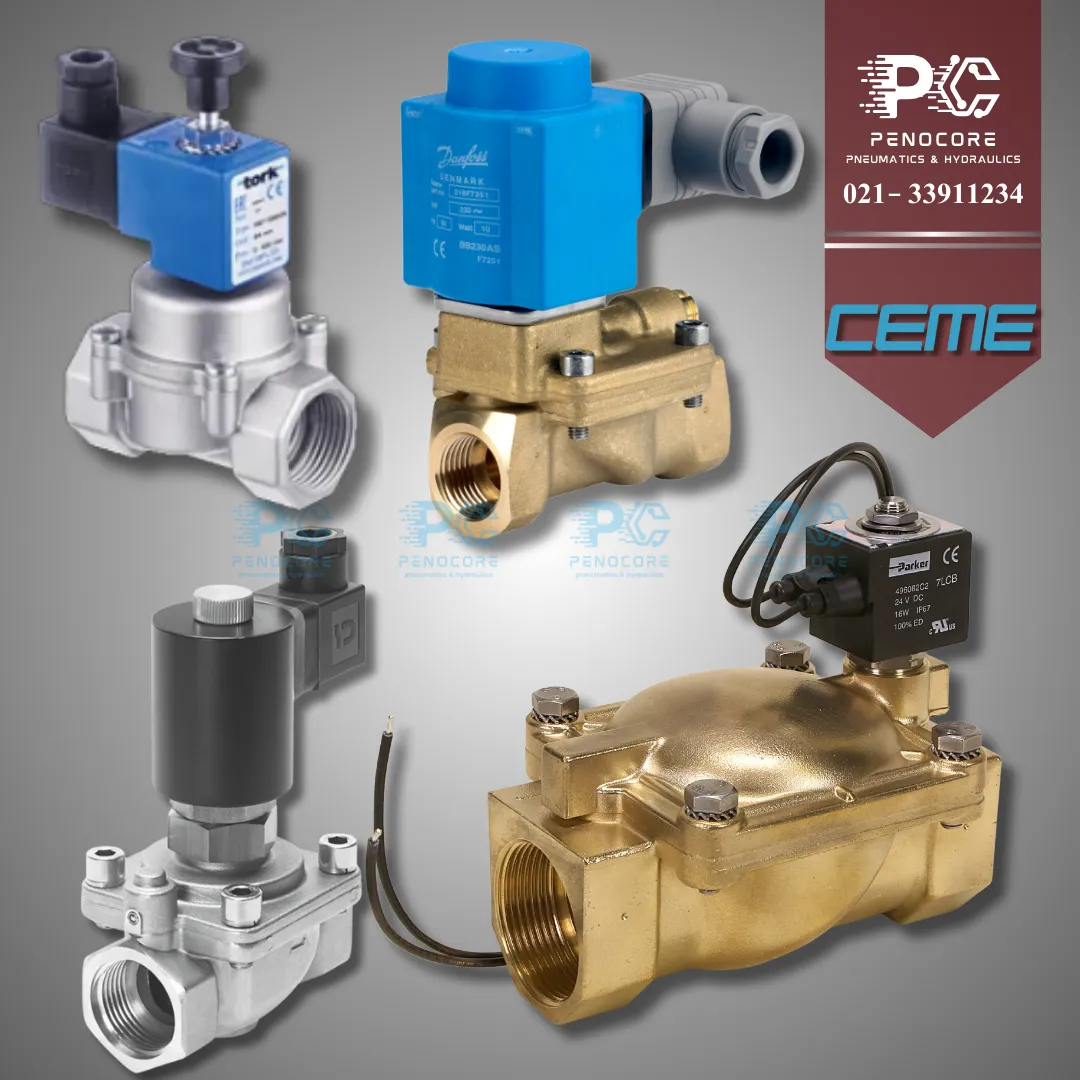

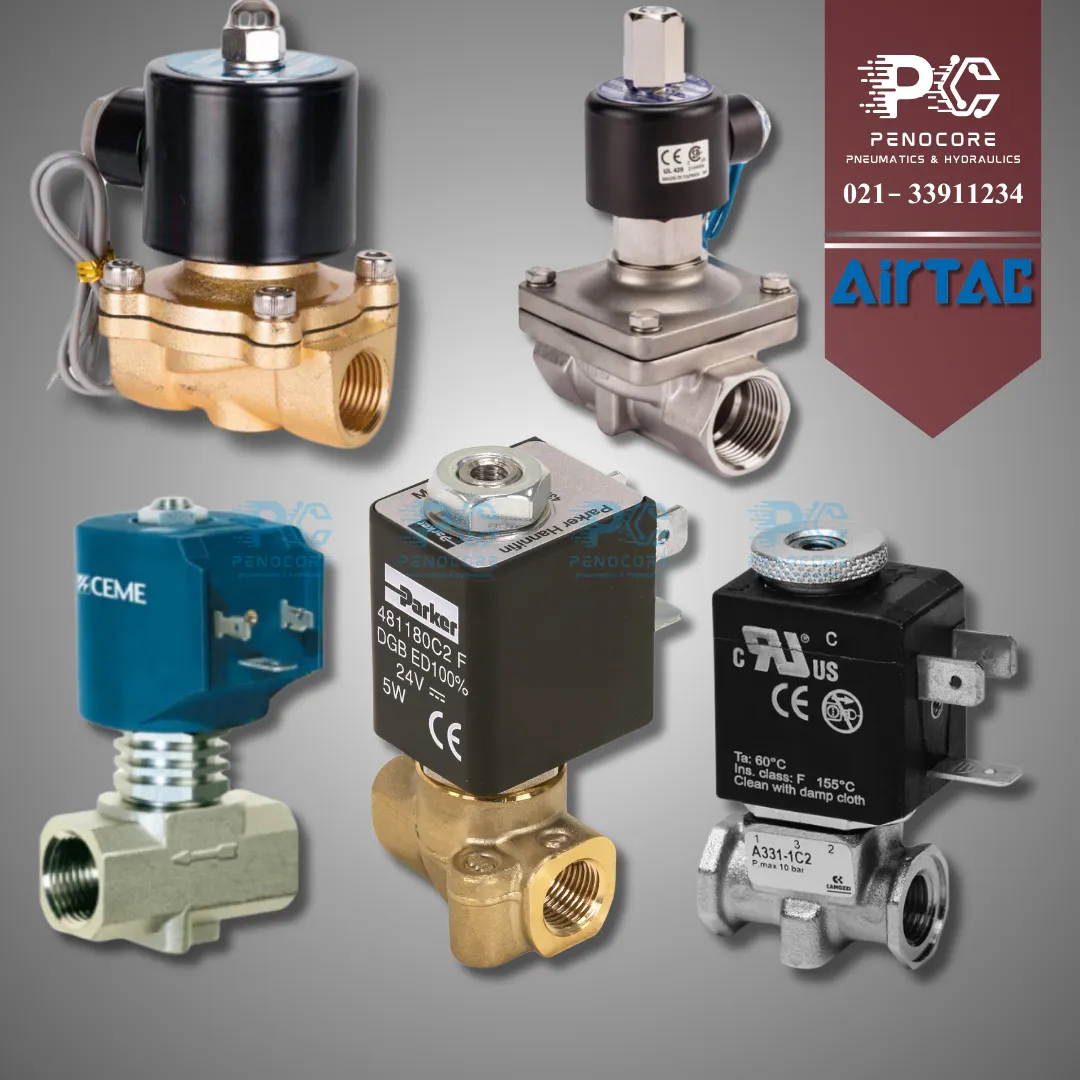

شیر برقی 2-2

• جنس بدنه: برنجی و استیل
• موجود در تمامی ابعاد

استعلام قیمت روز

شیر برقی 5/2

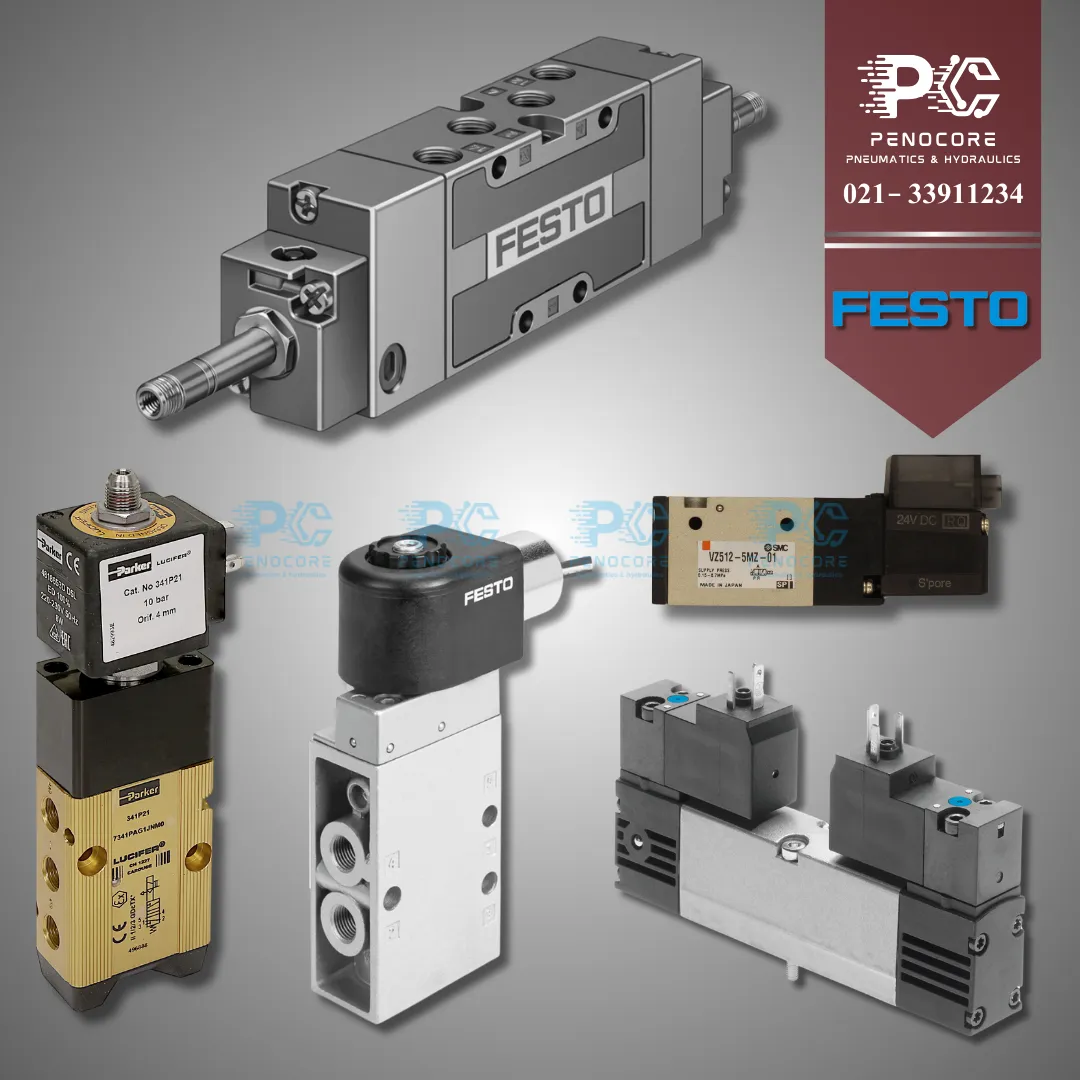

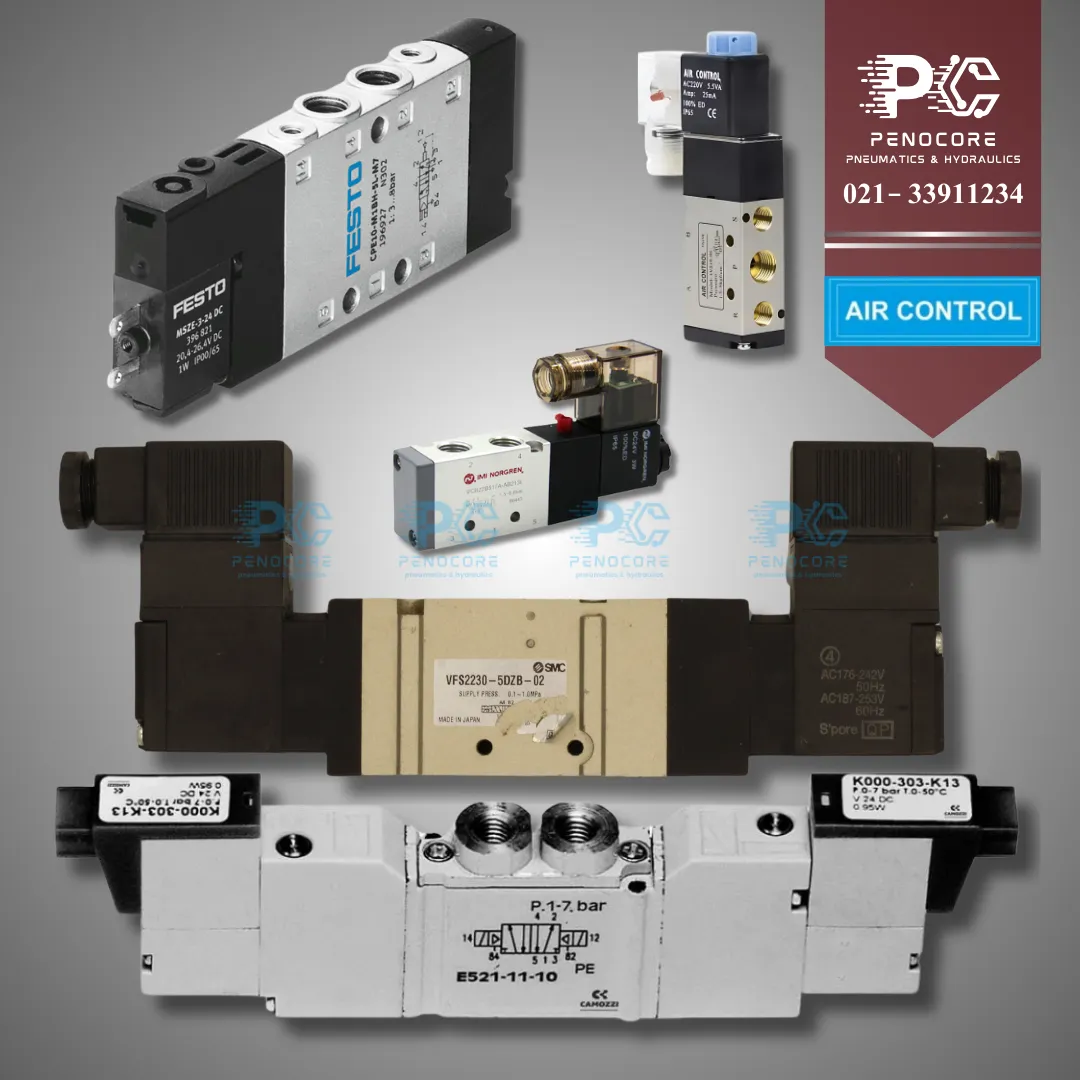

شیر برقی 5/3

• موجود در برندهای برتر
• تک بوبین و دو بوبین

استعلام قیمت روز

شیر برقی 3 پورته

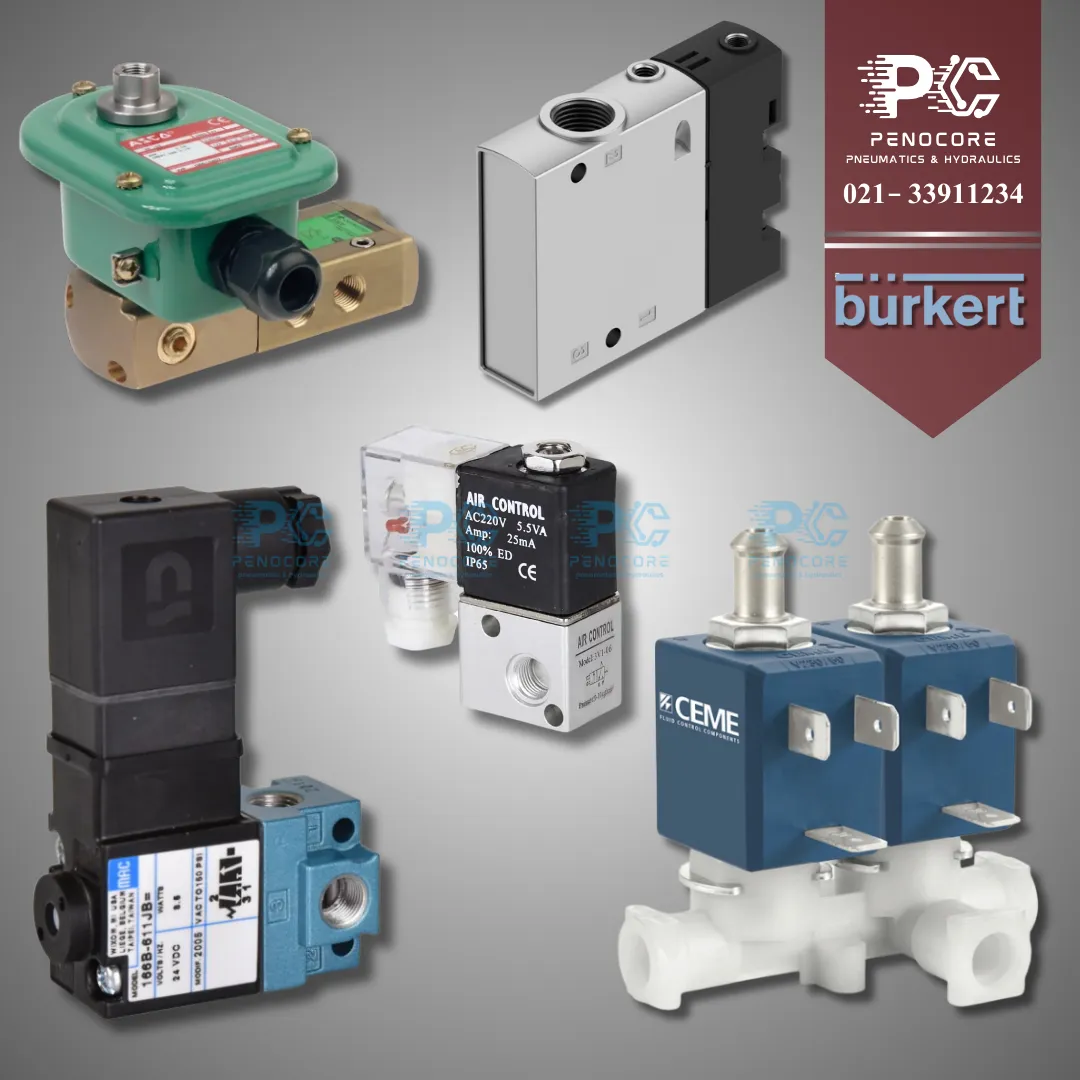

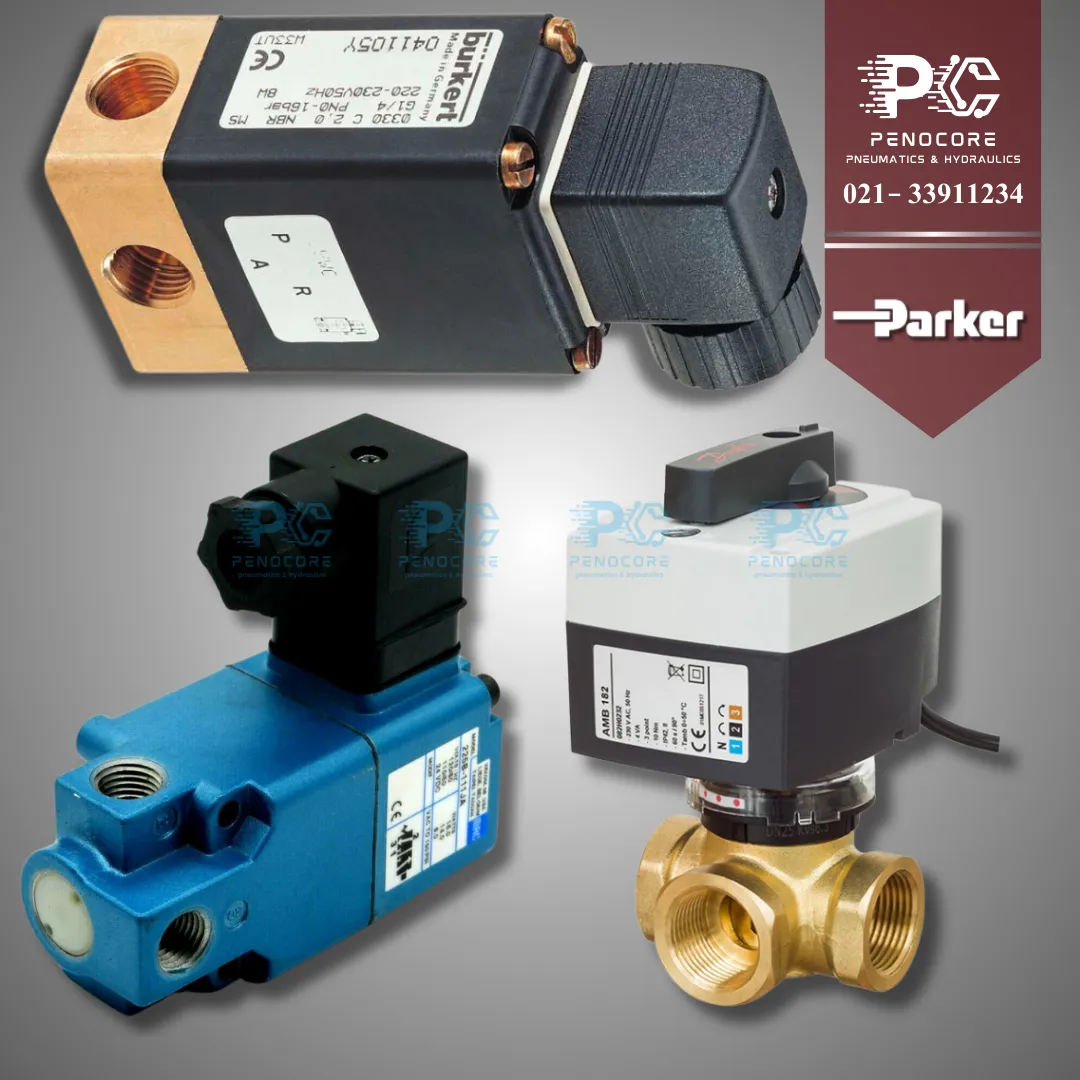

شیر برقی 3/2

• برندهای معتبر دنیا
• 2 وضعیته

استعلام قیمت روز

ولتاژ کاری شیر برقی پنوماتیک و نحوه انتخاب بهترین گزینه

شیر برقی پنوماتیک یکی از مهم‌ترین قطعات در سیستم‌های پنوماتیک و هیدرولیک است که وظیفه کنترل جریان سیالات یا گازها را بر عهده دارد. هنگام خرید شیر برقی، یکی از فاکتورهای اساسی که باید در نظر بگیرید، ولتاژ کاری شیر برقی است. در این مقاله، به بررسی انواع ولتاژهای موجود برای شیر برقی و معیارهای انتخاب ولتاژ مناسب برای کاربردهای مختلف می‌پردازیم.

شیر برقی پنوماتیک بسته به نوع کاربرد و استانداردهای ایمنی، با ولتاژهای مختلفی عرضه می‌شوند. رایج‌ترین ولتاژهای مورد استفاده در شیر برقی عبارت‌اند از:

🔹 ولتاژهای DC (جریان مستقیم):

• شیر برقی 12 VDC (ولتاژ کم، ایمنی بالا، مناسب برای سیستم‌های خودرویی و کنترل دقیق)
• شیر برقی 24 VDC (پرتقاضاترین ولتاژ برای سیستم‌های صنعتی و پنوماتیکی، عمر طولانی‌تر و ایمنی بیشتر نسبت به 230V)

🔹 ولتاژهای AC (جریان متناوب):

• شیر برقی 24 VAC (ایده‌آل برای سیستم‌های کنترل و اتوماسیون صنعتی)
• شیر برقی 110 VAC (کمتر رایج، اما در برخی تجهیزات قدیمی استفاده می‌شود)
• شیر برقی 230 VAC (پرکاربرد در سیستم‌های برق شهری و صنعتی)
• شیر برقی 380 VAC (برای کاربردهای خاص و صنعتی سنگین)

نکات مهم هنگام انتخاب ولتاژ شیر برقی پنوماتیک

✅ استاندارد حفاظتی: اگر از ولتاژهای بالا مانند 230V استفاده می‌کنید، حتماً استانداردهای ایمنی مانند CE و IP65 را رعایت کنید.
✅ برق ورودی سیستم: ولتاژ مورد استفاده باید با برق ورودی سیستم شما مطابقت داشته باشد.
✅ نوع سیم‌پیچ (Solenoid Coil): برخی سیم‌پیچ‌ها مخصوص ولتاژهای DC و برخی برای AC طراحی شده‌اند.
✅ کیفیت و برند شیر برقی: انتخاب برندهای معتبر مانند SMC، فستو (Festo)، پارکر (Parker) و ایرتک (Airtac) تضمین‌کننده عملکرد بهتر و عمر طولانی‌تر شیر برقی خواهد بود.

شیر برقی ولتاژ پایین یا ولتاژ بالا؟ کدام را انتخاب کنیم؟

✔ شیر برقی 12V و 24V به عنوان شیر برقی کم‌ولتاژ شناخته می‌شوند و به دلیل ایمنی بالا، کاهش خطر برق‌گرفتگی و عملکرد بهتر در سیستم‌های حساس، انتخاب مناسبی برای اغلب صنایع هستند.

✔ شیر برقی 110V و 230V در سیستم‌های صنعتی که نیاز به ولتاژ بالا دارند، مورد استفاده قرار می‌گیرند. این مدل‌ها معمولاً نیاز به اتصال زمین و حفاظت استاندارد مانند IP65 دارند.

انتخاب ولتاژ مناسب برای شیر برقی، بستگی به نوع کاربرد، ایمنی و منبع تغذیه شما دارد. اگر به دنبال یک گزینه استاندارد و ایمن هستید، شیر برقی 24VDC بهترین انتخاب است. در صورتی که نیاز به اتصال به برق شهری دارید، مدل‌های 230V را انتخاب کنید، اما حتماً استانداردهای حفاظتی را رعایت کنید.

📌 برای خرید انواع شیر برقی پنوماتیک و هیدرولیک با ولتاژهای مختلف، می‌توانید با مجموعه پنوکر در تماس باشید و بهترین گزینه را با مشاوره تخصصی انتخاب کنید.

• شیر برقی 12 ولت سایز 1/2
• شیر برقی 24 ولت سایز 1/2
• شیر برقی 110 ولت سایز 1/2
• شیر برقی 220 ولت سایز 1/2
• شیر برقی 230 ولت سایز 1/2

سایزهای شیر برقی پنوماتیک

در سیستم‌های پنوماتیک، انتخاب سایز مناسب برای شیر برقی پنوماتیک اهمیت زیادی دارد. انتخاب درست سایز، بهینه‌سازی جریان هوا، عملکرد بهتر دستگاه‌ها و افزایش عمر مفید تجهیزات را به همراه دارد. در پنوکر، انواع سایزهای شیر برقی پنوماتیک را از برندهای معتبر جهانی مانند شیر برقی SMC، شیر برقی فستو، شیر برقی پارکر و شیر برقی مک فراهم کرده‌ایم تا بهترین انتخاب را داشته باشید.

شیر برقی پنوماتیک ارزان

شیر برقی پنوماتیک از پرکاربردترین محصولات پنوماتیک به حساب می آیند زیرا بوسیله این قطعات جریان هوا وارد سیلندر پنوماتیک شده و باعث جابجایی قطعه میشود. شیر برقی پنوماتیک برند چینی بدلیل کیفیت پایین تری که نسبت به سایر برندهای اروپایی و حتی ژاپنی دارند مقرون بصرفه تر میباشند،شیر برقی پنوماتیک ارزان شامل شیر برقی LMC و شیر برقی ایرکنترل میباشند،برای استعلام قیمت و مشاوره با کارشناسان فروش فروشگاه پنوماتیک پنوکُر در تماس باشید.

اجزاء تشکیل دهنده شیر برقی پنوماتیک

اجزای اصلی یک شیر برقی پنوماتیک عبارتند از:

• بدنه: محفظه اصلی شیر است که سایر اجزا را در خود جای می دهد. بدنه ی شیر برقی از موادی مانند استنلس استیل، شرکت و یا پلاستیک ساخته می شود.
• بوبین (سولنید): یک سیم پیچ الکتریکی است که با ایجاد میدان مغناطیسی به حرکت میل کمک می کند.
• میل: محور اصلی شیر برقی بوده که با حرکت آن پورت های ورودی و خروجی باز و بسته می شوند.
• فنر: به بازگشت میل به موقعیت خود کمک می کند.
• پيستون: مهر و موم ميل را در بدنه شير ايجاد مي كند و از نشت هوا جلوگيري مي كند.
• پورت ها: ورودی و خروجی هوا به شیر هستند.
• درپوش ها: پورت ها را مسدود می کنند و از ورود به داخل شیر جلوگیری می کنند.
• آب بندی (مهروموم): بین اجزای مختلف شیر قرار می گیرند و از نشت هوا جلوگیری می کنند.
• کنترل کننده ها: می تواند شامل سوئیچ ها، کلیدها و سنسورها باشد و عملکرد شیر برقی را کنترل کند.

در برخی از شیرهای برقی پنوماتیک ممکن است اجزای دیگری نیز وجود داشته باشد مانند:

1. شیر پیلوت (پایلوت): برای کنترل شیر اصلی با جریان کم استفاده می شود.
2. شیر اطمینان: از افزایش فشار بیش از حد در جلوگیری از شیر می کند.
3. شیر یکسو کننده: جریان هوا را در یک جهت مجاز می کند.
4. فیلتر: آلودگی ها را از هوا جدا می کند و وظیفه ورود هوای باکیفیت را برعهده دارد

بهترین شیر برقی پنوماتیک

بهترین شیر برقی پنوماتیک توسط برند های SMC ژاپن ، فستو آلمان و دیگر برند های اروپایی مانند پارکر یا نورگرن تولید و عرضه میشوند.
بااینحال با توجه به نیازتان باید بهترین قطعه مورد نیاز شما مشخص شود.
برای مثال اگر بودجه محدودی برای تجهیز اتوماسیون خود قرار دادید، بهترین شیر برقی پنوماتیک برای شما شیر برقی پنوماتیک ایرکنترل یا شیر برقی پنوماتیک LMC میباشد.

برندهای شیر برقی پنوماتیک

اگر به دنبال خرید شیر برقی پنوماتیک با کیفیت بالا و از برندهای معتبر جهانی هستید، فروشگاه پنوکر بهترین گزینه برای شماست. ما مجموعه‌ای از پرفروش‌ترین و محبوب‌ترین برندهای دنیا را در اختیار شما قرار داده‌ایم تا با اطمینان خاطر، انتخابی حرفه‌ای و دقیق داشته باشید.

برندهایی همچون فستو آلمان با تکنولوژی دقیق مهندسی، مک آمریکا با سرعت عملکرد بالا، ایرتک تایوانی با قیمت مناسب و عملکرد پایدار، و پارکر با تنوع بالا، تنها بخشی از تنوع محصولات ما هستند.

همچنین در پنوکر می‌توانید محصولات باکیفیت از برندهای نورگرن، SMC ژاپن، ال‌ام‌سی LMC، آسکو و برندهای باکیفیت ترک را با ضمانت اصالت کالا تهیه کنید. هر یک از این برندها در صنایع مختلف از اتوماسیون صنعتی گرفته تا خطوط تولید و تجهیزات خاص، عملکرد بی‌نقص خود را ثابت کرده‌اند.

• شیر برقی فستو
• شیر برقی پارکر
• شیر برقی مک
• شیر برقی SMC
• شیر برقی نورگرن
• شیر برقی آسکو
• شیر برقی ایرتک

عملکرد شیر برقی

شیر برقی پنوماتیک وسیله‌ای است که برای کنترل جریان هوای فشرده در سیستم‌های پنوماتیکی استفاده می‌شود. این شیرها با استفاده از یک سیم‌پیچ الکتریکی (بوبین) و نیروی مغناطیسی ایجاد شده توسط آن، جهت یا جریان هوا را در یک سیستم تغییر می‌دهند. عملکرد شیر برقی به صورت زیر توضیح داده می‌شود:

مکانیزم عملکرد

شیر برقی پنوماتیک به طور کلی دارای دو حالت است: حالت باز و حالت بسته. در ادامه به توضیح مراحل عملکرد آن پرداخته می‌شود:

حالت نرمال (بدون برق)

• در حالت عادی، سلونوئید بدون برق است و هسته آهنی (پلانجر) تحت تأثیر نیروی فنر یا فشار هوا در موقعیت اولیه خود قرار دارد.
• در این حالت، مسیر جریان هوا مشخص شده و هوا از طریق پورت‌های تعیین شده عبور می‌کند.

حالت فعال (با برق)

• وقتی برق به سلونوئید اعمال می‌شود، میدان مغناطیسی ایجاد شده و هسته آهنی (پلانجر) به سمت داخل سلونوئید کشیده می‌شود.
• حرکت هسته آهنی باعث تغییر مسیر جریان هوا در داخل بدنه شیر می‌شود.
• این تغییر مسیر می‌تواند باعث باز شدن یا بسته شدن مجاری مختلف و در نتیجه تغییر جریان هوا در سیستم شود.

کاربردهای شیر برقی پنوماتیک

1. صنایع نفت و گاز: در این صنایع، شیرهای برقی پنوماتیک برای کنترل جریان نفت و گاز در لوله‌ها و مخازن استفاده می‌شوند. این ابزارها به عنوان یکی از اصلی‌ترین ابزارهای کنترل جریان، نقش بسیار حیاتی را ایفا می‌کنند.
2. تصفیه آب و فاضلاب: شیرهای برقی پنوماتیک به خصوص در فرایندهای تصفیه آب و فاضلاب کاربرد دارند. این ابزارها به کنترل دقیق جریان آب در لوله‌ها و تانک‌ها کمک می‌کنند و به بهره‌وری فرآیندهای تصفیه کمک می‌کنند.
3. صنایع شیمیایی: در صنایع شیمیایی، شیرهای برقی پنوماتیک برای کنترل جریان مواد شیمیایی خطرناک و قابل اشتعال استفاده می‌شوند. این ابزارها به کنترل دقیق جریان مواد در فرآیندهای تولید کمک می‌کنند و ایمنی فرآیندها را تضمین می‌کنند.
4. صنعت غذا و نوشیدنی: در این صنعت، شیرهای برقی پنوماتیک برای کنترل جریان مایعات و سایر مواد استفاده می‌شوند. این ابزارها به کنترل دقیق جریان مواد در فرآیندهای تولید مواد غذایی و نوشیدنی کمک می‌کنند و به بهره‌وری خطوط تولید کمک می‌کنند.
5. سیستم‌های گرمایشی و سرمایشی: شیرهای برقی پنوماتیک همچنین در سیستم‌های گرمایشی و سرمایشی استفاده می‌شوند. این ابزارها به کنترل دقیق جریان هوا در سیستم‌های تهویه مطبوع و گرمایشی و سرمایشی کمک می‌کنند و به راحتی تنظیم دما در این سیستم‌ها امکان‌پذیر می‌شود.

تعمیر شیر برقی پنوماتیک

تعمیر شیر برقی پنوماتیک نیاز به دانش فنی و آشنایی با ساختار و عملکرد این قطعات دارد. در اینجا یک راهنمای کلی برای تعمیر شیر برقی پنوماتیک ارائه می‌شود.فروشگاه پنوماتیک پنوکُر به عنوان بزرگترین مرکز تعمیر شیر برقی پنوماتیک آماده انجام خدمت به شما مشتریان گرامی در زمینه تعمیر تمامی محصولات پنوماتیک میباشد، در ادامه به برخی از نکات تعمیر شیر برقی پنوماتیک پرداخته ایم:

ابزارها و تجهیزات مورد نیاز:

1. دفترچه راهنمای شیر برقی: برای اطلاعات دقیق‌تر و نقشه‌های مونتاژ.
2. ابزارهای دستی: مانند آچار، پیچ‌گوشتی، انبر و غیره.
3. تمیز کننده‌ها: مانند هوای فشرده، پارچه‌های تمیز و محلول‌های تمیز کننده غیرخورنده.
4. روان کننده‌ها: مخصوص قطعات پنوماتیک.
5. کیت تعمیر و قطعات یدکی: مانند اورینگ‌ها، فنرها، پیستون‌ها و غیره.

مراحل تعمیر شیر برقی پنوماتیک

1. خاموش کردن سیستم و تخلیه هوا

• سیستم را خاموش کرده و مطمئن شوید که هیچ فشاری در خطوط هوا نیست.
• تمامی اتصالات برقی و پنوماتیک را جدا کنید.

2. باز کردن شیر برقی

• با استفاده از ابزارهای مناسب، بدنه شیر برقی را باز کنید.
• قطعات داخلی مانند پیستون، فنرها، اورینگ‌ها و سایر اجزا را به دقت خارج کنید.

3. بررسی و تمیز کردن قطعات

• تمامی قطعات را به دقت بررسی کنید. به دنبال نشانه‌های سایش، ترک، رسوبات یا خرابی باشید.
• از هوای فشرده و محلول‌های تمیز کننده برای تمیز کردن قطعات استفاده کنید. مطمئن شوید که همه قطعات کاملاً خشک شده‌اند.

4. تعویض قطعات خراب

• قطعات خراب یا فرسوده مانند اورینگ‌ها، فنرها و پیستون‌ها را با قطعات یدکی جدید جایگزین کنید.
• در صورت نیاز به تعمیر قطعات فلزی، از ابزارهای مناسب و تکنیک‌های تعمیر استفاده کنید.

5. روان‌کاری قطعات

• قطعات متحرک را با استفاده از روان کننده‌های مخصوص پنوماتیک روان‌کاری کنید.
• اطمینان حاصل کنید که مقدار مناسب روان کننده استفاده شود تا از گرفتگی و عملکرد نادرست جلوگیری شود.

6. مونتاژ مجدد شیر برقی

• تمامی قطعات را به ترتیب صحیح و مطابق با دفترچه راهنمای تولید کننده مجدداً مونتاژ کنید.
• از سفت شدن مناسب پیچ‌ها و اتصالات اطمینان حاصل کنید.

7. تست عملکرد

• شیر برقی را به سیستم بازگردانید و تمامی اتصالات برقی و پنوماتیک را مجدداً وصل کنید.
• سیستم را روشن کرده و عملکرد شیر برقی را بررسی کنید.
• به نشانه‌هایی مانند نشت هوا، صدای غیر عادی و عملکرد نادرست توجه کنید و در صورت نیاز تنظیمات لازم را انجام دهید.

با دنبال کردن این مراحل، می‌توانید شیر برقی پنوماتیک را به طور صحیح تعمیر کنید و عمر مفید آن را افزایش دهید. در صورت بروز مشکلات پیچیده‌تر، بهتر است با تکنسین‌های متخصص مجموعه ما در ارتباط باشید.

شیر برقی تایمردار

شیر برقی تایمر دار (Pneumatic Solenoid Valve with Timer) یک شیر کنترل جریان هوا است که با استفاده از یک تایمر الکترونیکی می‌تواند باز و بسته شود. این نوع شیرها برای کاربردهایی که نیاز به کنترل زمان‌بندی شده جریان هوا دارند، بسیار مفید هستند. در اینجا به بررسی ویژگی‌ها و نحوه نصب و تنظیم این شیرها می‌پردازیم.

ویژگی‌های شیر برقی تایمر دار

1. تایمر قابل تنظیم: زمان باز و بسته شدن شیر می‌تواند به دلخواه تنظیم شود.
2. کنترل الکترونیکی: از تایمرهای دیجیتال یا مکانیکی برای کنترل زمان‌بندی استفاده می‌شود.
3. مصرف انرژی کم: اغلب شیرهای تایمر دار با ولتاژ پایین کار می‌کنند و مصرف انرژی کمی دارند.
4. دقت بالا: قابلیت کنترل دقیق زمان‌بندی جریان هوا.
5. قابلیت اتوماسیون: می‌تواند در سیستم‌های اتوماسیون صنعتی به کار گرفته شود.

نحوه نصب و تنظیم شیر برقی تایمر دار

1. خاموش کردن سیستم و تخلیه هوا: قبل از شروع به کار، سیستم را خاموش کرده و مطمئن شوید که هیچ فشاری در خطوط هوا نیست.
2. نصب شیر برقی: شیر را در محل مورد نظر نصب کنید و اتصالات پنوماتیک و برقی را به درستی وصل کنید.
3. تنظیم تایمر:
   • تایمر را طبق نیاز تنظیم کنید. این کار معمولاً با استفاده از دکمه‌ها یا نمایشگر دیجیتال انجام می‌شود.
   • زمان‌های باز و بسته شدن را مشخص کنید.
