راهنمای جامع شیر برقی 3/8 اینچ پنوماتیک: انتخاب دقیق برای کنترل هوای فشرده

در دنیای اتوماسیون و سیستم‌های پنوماتیک، کنترل دقیق جریان هوای فشرده، اساس عملکرد صحیح ماشین‌آلات و تجهیزات است. شیر برقی پنوماتیک به عنوان یکی از پرکاربردترین اجزاء کنترلی، این وظیفه حیاتی را بر عهده دارد. در این میان، شیر برقی 3/8 اینچ به دلیل ابعاد و ظرفیت جریان متعادل، یکی از سایزهای بسیار رایج و پراستفاده در صنایع مختلف محسوب می‌شود.

این راهنما به طور کامل به معرفی شیر برقی پنوماتیک سایز 3/8 اینچ، انواع مختلف آن، کاربردها، برندهای معتبر و نکات کلیدی که باید هنگام خرید شیر برقی 3/8 اینچ مد نظر قرار دهید، می‌پردازد. هدف ما ارائه اطلاعات فنی دقیق و کاربردی برای کمک به شما در انتخاب بهینه این قطعه مهم است.

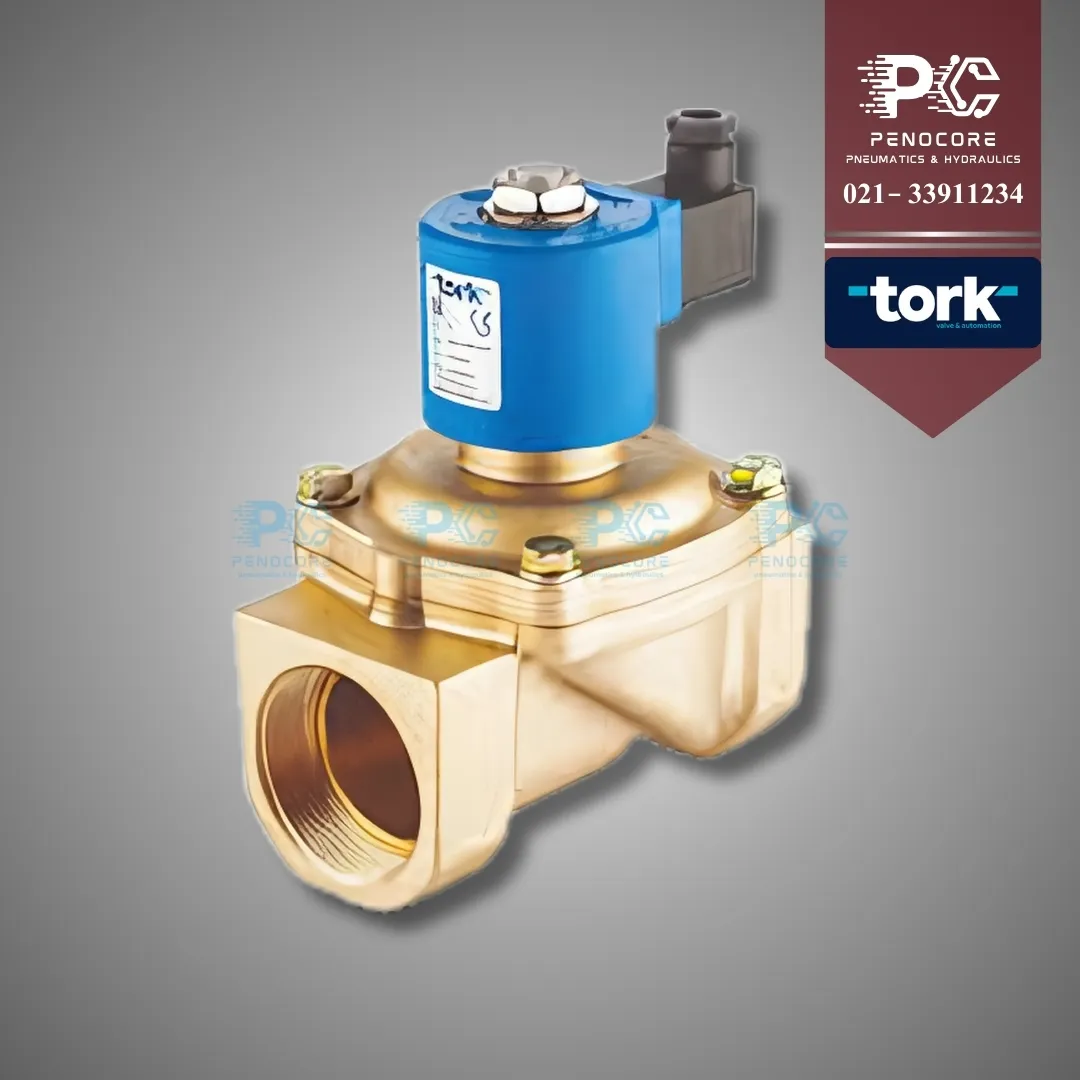

شیر برقی 3/8 اینچ چیست و چرا اهمیت دارد؟

شیر برقی پنوماتیک یک قطعه الکترومکانیکی است که وظیفه قطع، وصل یا تغییر مسیر جریان هوای فشرده را در یک سیستم پنوماتیک دارد. عملکرد آن مبتنی بر یک بوبین (سیم‌پیچ الکترومغناطیسی) است. با اعمال ولتاژ الکتریکی به بوبین، میدان مغناطیسی ایجاد شده باعث جابجایی یک هسته متحرک (اسپول یا پاپت) در داخل بدنه شیر می‌شود. این جابجایی، مسیرهای عبور هوا را باز، بسته یا تغییر جهت می‌دهد و بدین ترتیب، عملکرد عملگرهای پنوماتیک (مانند سیلندر پنوماتیک یا اکچویتورها) را کنترل می‌کند.

مفهوم سایز 3/8 اینچ در شیرهای برقی

عبارت “3/8 اینچ” به اندازه نامی پورت‌های (دهانه‌های) ورودی و خروجی شیر اشاره دارد. این اندازه، قطر داخلی رزوه‌ها یا اتصالات استاندارد (مانند G 3/8 یا 3/8 NPT) است که شلنگ‌ها یا لوله‌های هوای فشرده به شیر متصل می‌شوند. اندازه پورت، عامل اصلی تعیین‌کننده ظرفیت عبور جریان هوا (Flow Rate) از شیر است. شیرهای با پورت بزرگتر، دبی هوای بیشتری را عبور می‌دهند و برای عملگرهای بزرگتر یا نیاز به سرعت حرکت بالاتر مناسب‌ترند. سایز 3/8 اینچ یک اندازه متوسط و بسیار رایج است که توازن خوبی بین ظرفیت جریان، ابعاد فیزیکی و هزینه برقرار می‌کند.

اهمیت حیاتی انتخاب سایز مناسب شیر برقی

انتخاب شیر برقی با سایز پورت مناسب، تأثیر مستقیمی بر کارایی، سرعت و راندمان کل سیستم پنوماتیک دارد. اگر شیر انتخابی کوچک‌تر از حد نیاز باشد (Undersized)، باعث افت فشار قابل توجهی در مسیر هوا شده و منجر به کندی حرکت عملگرها، کاهش نیروی آن‌ها و اتلاف انرژی می‌شود. برعکس، انتخاب شیری بسیار بزرگتر از نیاز (Oversized)، علاوه بر هزینه بالاتر خرید، فضای بیشتری را اشغال می‌کند و ممکن است باعث عملکرد خشن یا ضربه‌ای عملگر شود. محاسبه دقیق دبی هوای مورد نیاز (معمولاً با در نظر گرفتن حجم سیلندر و سرعت مطلوب) و انتخاب شیر با ضریب جریان (Cv یا Kv) متناسب، کلید دستیابی به عملکرد بهینه است.

انواع اصلی شیر برقی 3/8 اینچ: دسته‌بندی بر اساس عملکرد

شیرهای برقی 3/8 اینچ بر اساس تعداد پورت‌ها، تعداد وضعیت‌های کاری (پوزیشن) و نوع عملکرد داخلی، به دسته‌های مختلفی تقسیم می‌شوند. شناخت این دسته‌بندی به انتخاب صحیح شیر کمک می‌کند:

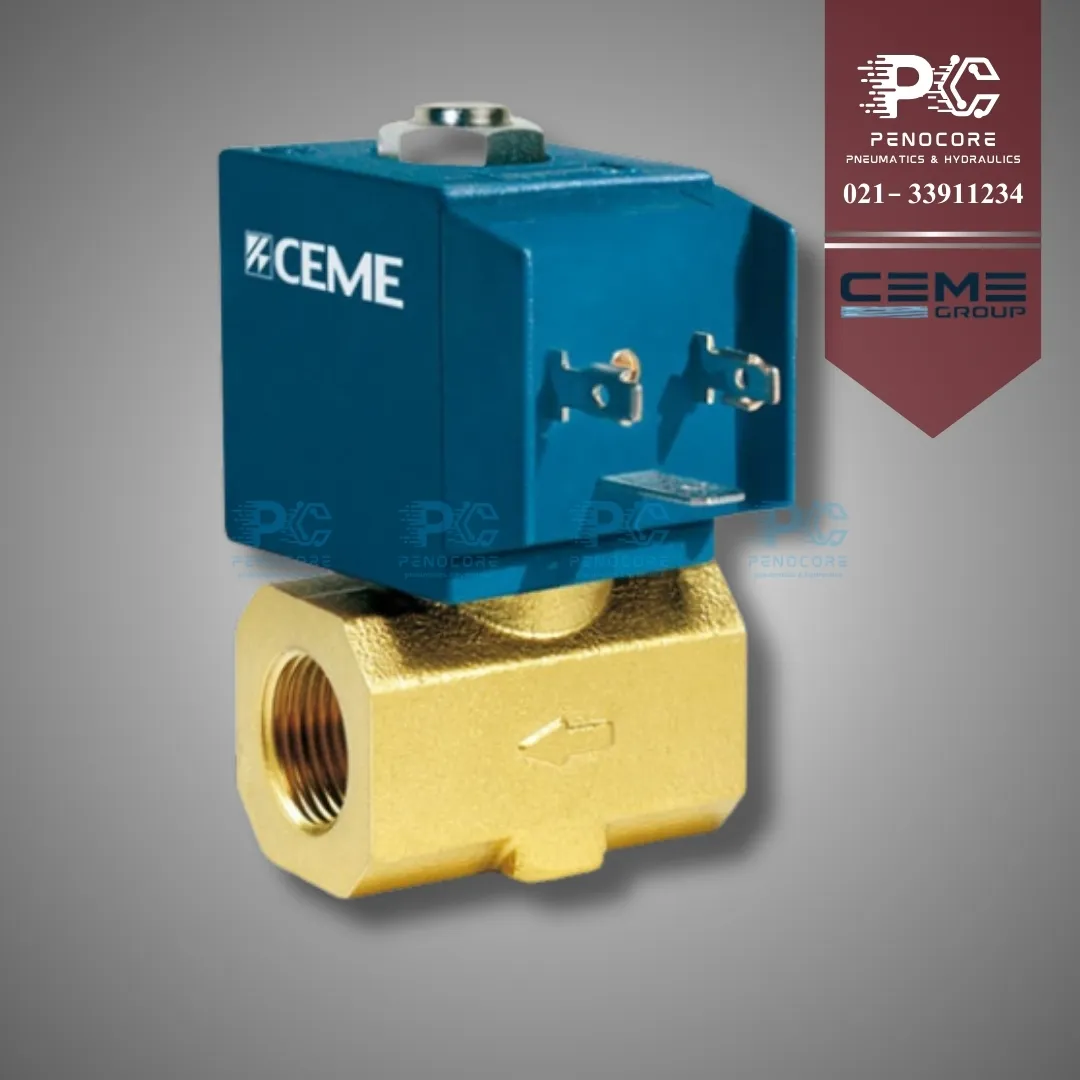

شیرهای 2/2 (دو پورت / دو وضعیت)

ساده‌ترین نوع شیر، با یک ورودی و یک خروجی، فقط برای قطع و وصل جریان.

• نرمال بسته (Normally Closed – NC): در حالت بدون برق، مسیر بسته است. با اعمال برق، باز می‌شود. (کاربرد رایج)
• نرمال باز (Normally Open – NO): در حالت بدون برق، مسیر باز است. با اعمال برق، بسته می‌شود.

شیرهای 3/2 (سه پورت / دو وضعیت)

دارای یک ورودی (فشار)، یک خروجی (به عملگر) و یک اگزوز (تخلیه). عمدتاً برای کنترل سیلندرهای پنوماتیک تک‌کاره (Single-Acting) استفاده می‌شود.

• نرمال بسته (NC): بدون برق، خروجی به اگزوز وصل است. با برق، ورودی به خروجی وصل می‌شود.
• نرمال باز (NO): بدون برق، ورودی به خروجی وصل است. با برق، خروجی به اگزوز وصل می‌شود.

شیرهای 5/2 (پنج پورت / دو وضعیت)

پرکاربردترین نوع برای کنترل سیلندرهای دوکاره (Double-Acting). دارای یک ورودی فشار، دو خروجی (برای دو سمت سیلندر) و دو اگزوز.

• تک بوبین (Single Solenoid): با یک پالس برق، وضعیت شیر تغییر می‌کند و با قطع برق (معمولاً توسط فنر داخلی) به حالت اولیه بازمی‌گردد.
• دو بوبین (Double Solenoid): دارای دو بوبین برای تغییر وضعیت در هر دو جهت. با یک پالس کوتاه به هر بوبین، وضعیت شیر تغییر کرده و تا دریافت پالس مخالف، در همان وضعیت باقی می‌ماند (حافظه‌دار).

شیرهای 5/3 (پنج پورت / سه وضعیت)

مشابه 5/2، اما دارای یک وضعیت سوم (میانی) است که با قطع برق هر دو بوبین (در مدل دو بوبین) یا در یک حالت خاص فعال می‌شود. این وضعیت میانی برای کاربردهای خاص مانند توقف دقیق سیلندر استفاده می‌شود:

• مرکز بسته (Center Closed): در وضعیت میانی، تمام پورت‌ها مسدود هستند. سیلندر در موقعیت خود قفل می‌شود (تحت فشار).
• مرکز باز (Center Open / Exhaust): در وضعیت میانی، هر دو پورت خروجی به اگزوزها متصل هستند. سیلندر آزاد است و می‌توان آن را دستی حرکت داد.
• مرکز تحت فشار (Center Pressurized): در وضعیت میانی، هر دو پورت خروجی به ورودی فشار متصل هستند. سیلندر در موقعیت خود با فشار از دو طرف نگه داشته می‌شود.

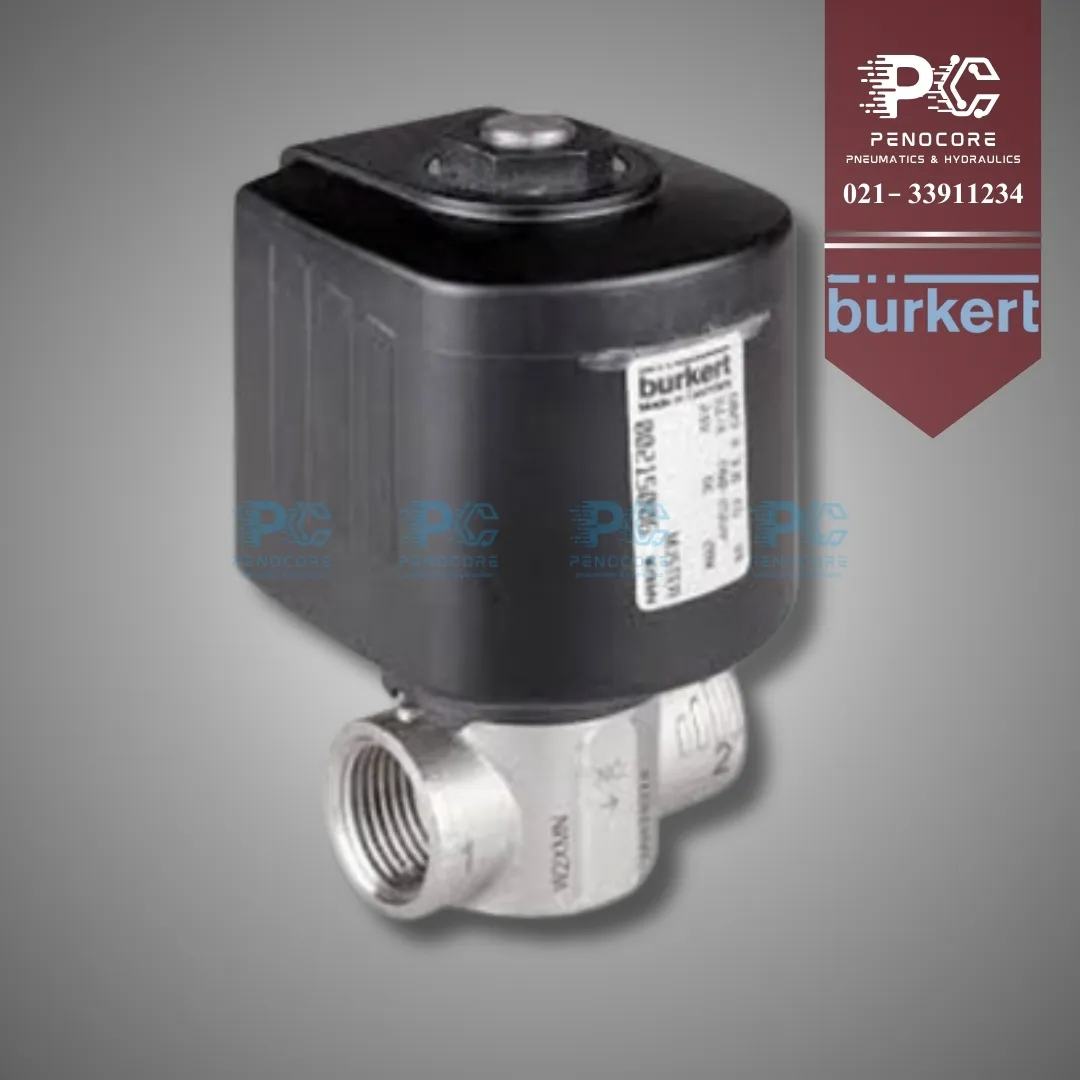

شیرهای با تحریک مستقیم (Direct Operated) در برابر تحریک پایلوت (Pilot Operated)

• تحریک مستقیم: نیروی بوبین مستقیماً اسپول اصلی را حرکت می‌دهد. پاسخ سریع‌تر، مناسب برای فشارهای پایین‌تر و جریان‌های کمتر.
• تحریک پایلوت (داخلی یا خارجی): نیروی بوبین یک شیر راهنمای کوچک (پایلوت) را فعال می‌کند و فشار هوای سیستم به حرکت اسپول اصلی کمک می‌کند. مناسب برای جریان‌ها و فشارهای بالاتر، اما ممکن است کمی کندتر پاسخ دهد و نیاز به حداقل فشار کاری (Minimum Operating Pressure) داشته باشد. اکثر شیرهای 3/8 اینچ از نوع پایلوت هستند.

کاربردهای رایج شیر برقی 3/8 اینچ در صنعت

با توجه به ظرفیت جریان مناسب، شیر برقی سایز 3/8 اینچ در گستره وسیعی از ماشین‌آلات و فرآیندهای صنعتی کاربرد دارد:

• کنترل سیلندرهای پنوماتیک: فعال‌سازی و کنترل جهت حرکت سیلندرهای دوکاره با قطر متوسط در خطوط تولید، مونتاژ، جابجایی مواد و…
• کنترل اکچویتورهای چرخشی: تغییر وضعیت ولوهای صنعتی (Ball Valve, Butterfly Valve) توسط اکچویتورهای پنوماتیک.
• فعال‌سازی کلمپ‌ها و گیره‌ها: کنترل باز و بسته شدن فک‌ها و گیره‌های پنوماتیک در فیکسچرها و ماشین‌ابزار.
• ماشین‌آلات بسته‌بندی: کنترل حرکت‌ها، پرکننده‌ها، درب‌بندها و لیبل‌زن‌ها.
• سیستم‌های اتوماسیون و رباتیک: کنترل عملگرهای پنوماتیک در بازوهای رباتیک و سیستم‌های Pick & Place.
• صنایع چوب، نساجی، چاپ، مواد غذایی (با رعایت استانداردها): کنترل فرآیندهای مختلف نیازمند هوای فشرده.
• دمنده‌ها و سیستم‌های تمیزکاری: قطع و وصل جریان هوای پرفشار برای تمیزکاری یا خنک‌کاری.

برندهای معتبر شیر برقی 3/8 اینچ در بازار ایران

انتخاب یک برند معتبر، تضمین‌کننده کیفیت، عملکرد قابل اطمینان و دسترسی به خدمات پس از فروش است. برخی از مطرح‌ترین برندهای شیر برقی 3/8 اینچ عبارتند از:

• شیر برقی 3/8 فستو: پیشرو جهانی در اتوماسیون، با محصولاتی بسیار باکیفیت، نوآورانه و متنوع، اما معمولاً با قیمت بالاتر.
• شیر برقی 3/8 SMC: بزرگترین تولیدکننده تجهیزات پنوماتیک، با طیف وسیعی از شیرهای قابل اعتماد و با قیمت مناسب‌تر نسبت به فستو.
• شیر برقی 3/8 نورگرن: برندی با سابقه و شناخته‌شده برای محصولات مستحکم و بادوام، به‌ویژه در کاربردهای سخت صنعتی.

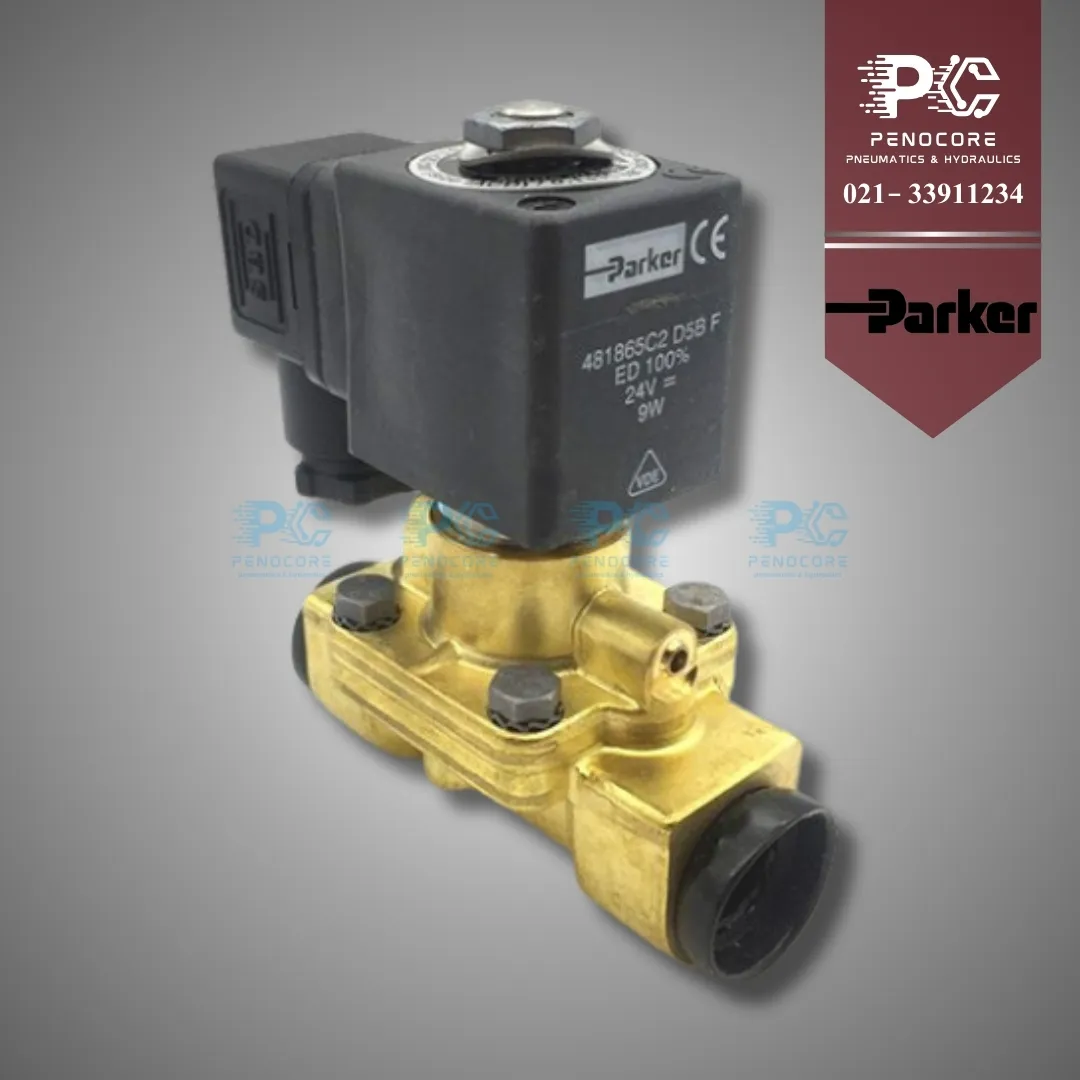

• شیر برقی 3/8 پارکر: شرکتی بزرگ با محصولات متنوع در حوزه کنترل حرکت، شامل شیرهای پنوماتیک با کارایی بالا.
• شیر برقی 3/8 آسکو: متخصص در تولید انواع شیرهای برقی (پنوماتیک، آب، بخار و…) با تمرکز ویژه بر قابلیت اطمینان.
• سایر برندها: برندهای دیگری مانند Metal Work, Camozzi, Univer و همچنین برندهای آسیایی با کیفیت قابل قبول نیز در بازار موجود هستند که می‌توانند گزینه‌های اقتصادی‌تری باشند.

هنگام انتخاب برند، علاوه بر کیفیت و قیمت، به دسترسی به قطعات یدکی و پشتیبانی فنی در منطقه خود نیز توجه کنید.

راهنمای گام به گام انتخاب شیر برقی 3/8 اینچ

برای اطمینان از انتخابی درست و متناسب با نیازتان، این موارد را در فرآیند خرید شیر برقی 3/8 اینچ بررسی کنید:

1. تعیین دقیق عملکرد مورد نیاز: آیا به شیر 2/2 (فقط قطع و وصل)، 3/2 (سیلندر تک‌کاره) یا 5/2 (سیلندر دوکاره) نیاز دارید؟ آیا به وضعیت میانی (5/3) احتیاج است؟
2. انتخاب وضعیت نرمال (NC/NO): عملکرد سیستم در حالت بدون برق چگونه باید باشد؟ (معمولاً NC رایج‌تر است).
3. مشخص کردن ولتاژ و نوع جریان بوبین: ولتاژ کنترلی سیستم شما چیست؟ (مثلاً 24V DC، 220V AC، 110V AC). نوع جریان (DC یا AC) نیز مهم است.
4. بررسی محدوده فشار کاری: شیر باید بتواند حداقل و حداکثر فشار کاری سیستم شما را تحمل کند. (معمولاً برای شیرهای پایلوت، حداقل فشار کاری نیز مهم است).
5. محاسبه یا تخمین نرخ جریان (Flow Rate): دبی هوای مورد نیاز عملگر خود را محاسبه کنید و شیری با ضریب جریان (Cv یا Kv) مناسب یا کمی بالاتر انتخاب نمایید. (مشورت با کارشناسان فنی می‌تواند مفید باشد).
6. نوع اتصال پورت‌ها: اطمینان حاصل کنید که نوع رزوه‌ی پورت‌ها (معمولاً G یا BSPP در ایران و اروپا، NPT در آمریکا) با اتصالات شما سازگار است.
7. سازگاری مواد با محیط و سیال: جنس بدنه (آلومینیوم، برنج) و آب‌بندها (NBR برای هوای معمولی، Viton برای دما یا روغن خاص) باید با شرایط کاری مطابقت داشته باشد.
8. سرعت پاسخگویی (Response Time): در کاربردهای بسیار سریع، زمان پاسخگویی شیر (معمولاً در میلی‌ثانیه) اهمیت دارد.
9. نوع و کلاس حفاظتی بوبین (IP Rating): آیا به بوبین استاندارد، کم‌مصرف، ضد انفجار (ATEX) یا با درجه حفاظت بالا در برابر آب و گرد و غبار (مانند IP65 یا IP67) نیاز دارید؟
10. مقایسه قیمت و برند: با توجه به بودجه و اهمیت کیفیت، بین برندهای مختلف مقایسه انجام دهید.

اصول نصب و راه‌اندازی صحیح شیر برقی 3/8 اینچ

نصب نادرست می‌تواند منجر به عملکرد ضعیف، نشتی یا حتی آسیب به شیر شود. این مراحل را دنبال کنید:

• انتخاب محل نصب مناسب: دسترسی آسان برای تعمیرات، دور از لرزش شدید، حرارت بیش از حد و رطوبت بالا.
• رعایت جهت جریان: به علامت فلش یا شماره‌گذاری پورت‌ها (معمولاً P یا 1=فشار ورودی، A/B یا 2/4=خروجی به عملگر، R/S یا 3/5=اگزوز) روی بدنه شیر دقت کنید و لوله‌ها را مطابق آن وصل نمایید.
• اتصال محکم و تمیز پورت‌ها: از فیتینگ‌ها و نوار تفلون مناسب استفاده کنید. اتصالات را به اندازه کافی محکم کنید اما از سفت کردن بیش از حد که باعث ترک خوردن بدنه شود، بپرهیزید. از ورود براده یا تفلون به داخل شیر جلوگیری کنید.
• سیم‌کشی صحیح بوبین: ولتاژ و نوع جریان منبع تغذیه را با مشخصات بوبین تطبیق دهید. اتصالات الکتریکی را محکم و ایزوله کنید. در صورت وجود ترمینال ارت، آن را متصل کنید.
• تست عملکرد: پس از اتمام نصب، سیستم را تحت فشار قرار داده و با اعمال برق به بوبین، عملکرد صحیح شیر (تغییر وضعیت، عدم نشتی) را بررسی کنید.

نگهداری و عیب‌یابی شیر برقی 3/8 اینچ

نگهداری پیشگیرانه و تشخیص سریع عیوب، عمر مفید شیر را افزایش می‌دهد:

• تضمین کیفیت هوای فشرده: مهم‌ترین عامل! استفاده از واحد مراقبت هوا (FRL) مناسب (فیلتر، رگولاتور، روغن‌زن در صورت نیاز) برای حذف ذرات جامد، آب و روغن اضافی از هوای ورودی به شیر، ضروری است.
• تمیز نگه داشتن محیط اطراف: از تجمع گرد و غبار و آلودگی روی بدنه و بوبین جلوگیری کنید.
• بازرسی دوره‌ای نشتی: به طور منظم اتصالات و بدنه شیر را از نظر نشتی هوا (با استفاده از کف صابون یا دستگاه‌های نشت‌یاب) بررسی کنید.
• بررسی عملکرد بوبین: به صدای کلیک هنگام فعال شدن و دمای بوبین (گرم شدن طبیعی است، اما داغ شدن بیش از حد نشانه مشکل است) توجه کنید.

عیب‌یابی رایج:

• شیر عمل نمی‌کند (بوبین صدا نمی‌دهد): قطع بودن برق، سوختن بوبین، مشکل در سیم‌کشی.
• شیر عمل نمی‌کند (بوبین صدا می‌دهد): فشار هوای ورودی کم (در مدل پایلوت)، گیر کردن اسپول (آلودگی، خرابی مکانیکی)، ولتاژ نامناسب.
• نشتی داخلی یا خارجی: خرابی آب‌بندهای داخلی (نیاز به کیت تعمیر)، شل بودن اتصالات، ترک خوردگی بدنه.
• عملکرد کند یا ناقص: فشار پایین، آلودگی، انسداد اگزوز (در صورت استفاده از صدا خفه‌کن).

نتیجه‌گیری

شیر برقی 3/8 اینچ پنوماتیک یک انتخاب همه‌کاره و کارآمد برای کنترل جریان هوا در طیف گسترده‌ای از سیستم‌های اتوماسیون صنعتی است. درک صحیح انواع آن، توجه به پارامترهای کلیدی در هنگام انتخاب و خرید، و رعایت اصول نصب و نگهداری، به شما کمک می‌کند تا از حداکثر کارایی و قابلیت اطمینان این قطعه حیاتی بهره‌مند شوید. انتخاب برند معتبر و محاسبه دقیق نیازهای سیستم، سرمایه‌گذاری هوشمندانه‌ای برای عملکرد پایدار و طولانی‌مدت تجهیزات پنوماتیک شما خواهد بود.
