جک چهارمیل ایرتک تایوان

1. پیشگفتار

در صنعت اتوماسیون، محرک‌های پنوماتیکی به عنوان اجزای حیاتی در ایجاد حرکات خطی و چرخشی ایفای نقش می‌کنند. در میان گونه‌های متنوع این عملگرها، سیلندرهای پنوماتیکی به دلیل طراحی ساده، توانایی مناسب و درجه بالای اعتمادپذیری، از جمله پرکاربردترین آن‌ها محسوب می‌گردند. شرکت ایرتک (Airtac)، به عنوان یک نام شناخته شده در سطح بین‌المللی در زمینه تولید تجهیزات پنوماتیک، با ارائه طیف وسیعی از محصولات با کیفیت، جایگاه ممتاز خود را در این عرصه تثبیت نموده است.

جک چهارمیل ایرتک چیست؟

یکی از محصولات پرطرفدار و کارآمد این کمپانی، سیلندرهای چهار میل ایرتک می‌باشند. این نوع سیلندر با ساختار منحصر به فرد خود، که در آن شفت پیستون از طریق چهار میله به بدنه پیستون متصل می‌گردد، سطح بالاتری از استحکام و دقت را در اجرای حرکات خطی فراهم می‌آورد. هدف از تدوین این راهنما، ارائه یک ارزیابی تخصصی و فراگیر از سیلندرهای چهار میل ایرتک و همچنین فراهم نمودن اطلاعات ضروری جهت یک انتخاب هوشمندانه در هنگام خرید است. در این نوشتار، به بررسی دقیق ساختار، مشخصات فنی، زمینه‌های کاربرد، مزایا و محدودیت‌های احتمالی این محصول پرداخته و نکات کلیدی در فرآیند خرید و مقایسه آن با سایر برندها را نیز مورد واکاوی قرار خواهیم داد.

2. آشنایی با سیلندرهای چهار میل ایرتک

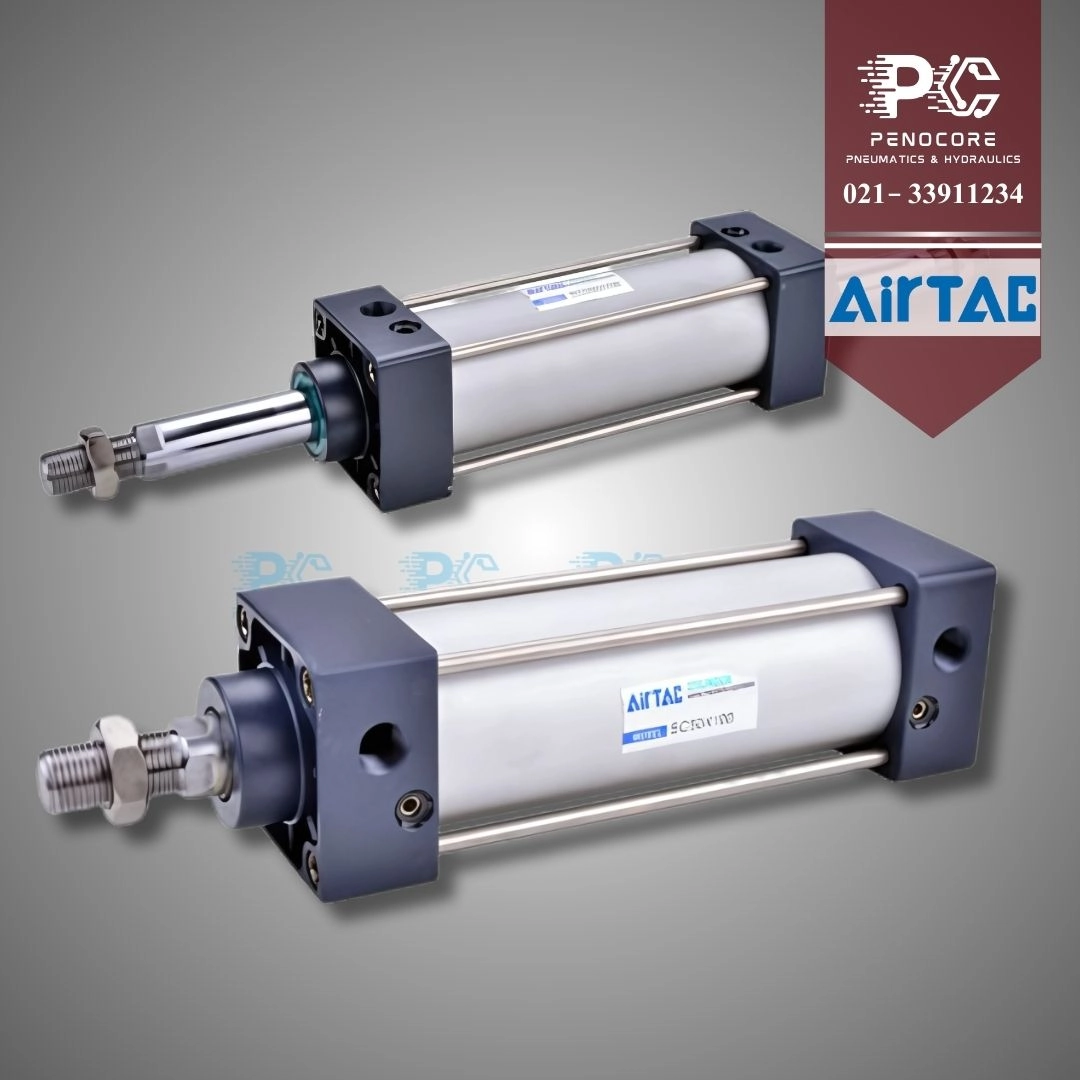

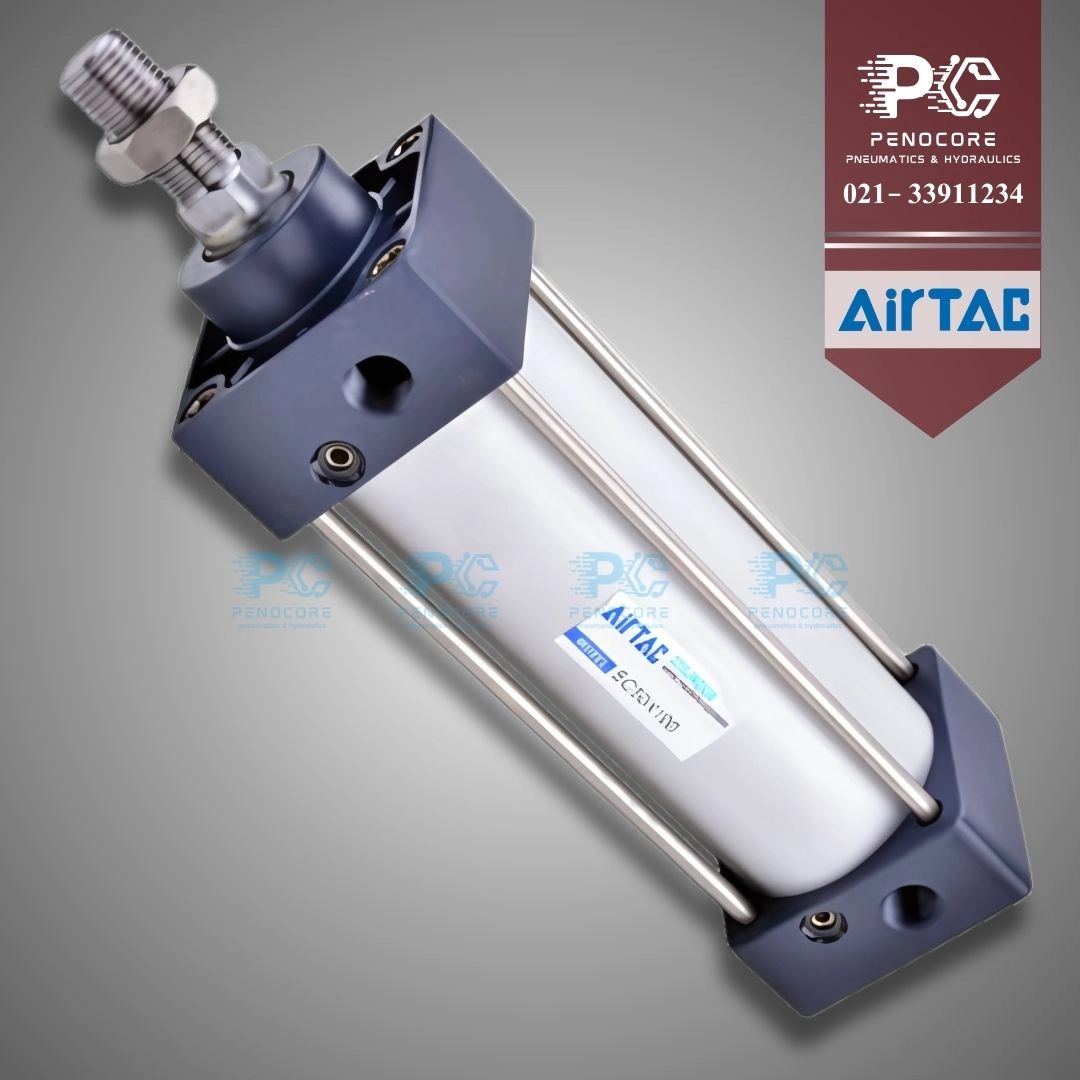

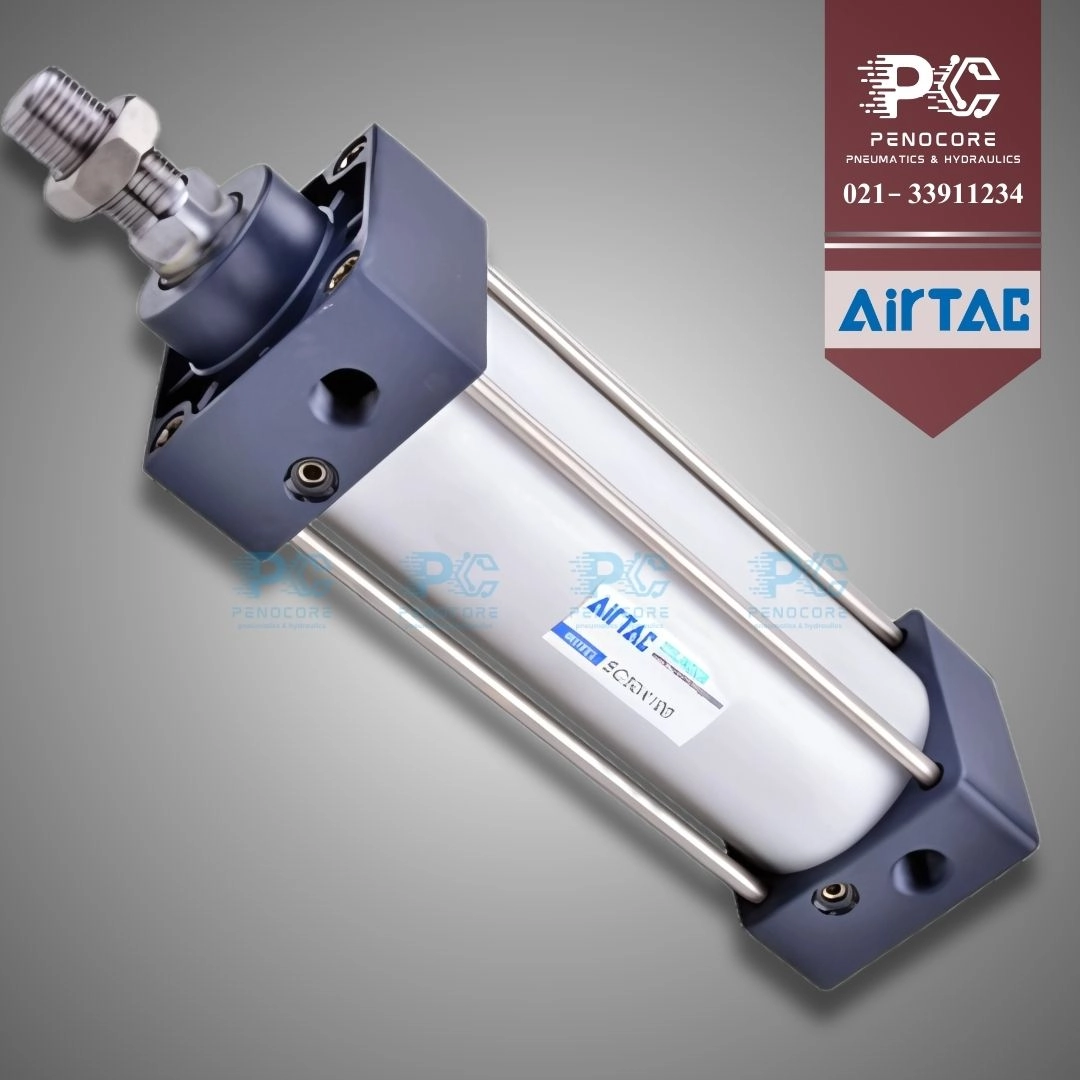

سیلندر چهار میل ایرتک، گونه‌ای از سیلندرهای پنوماتیک است که در آن پیستون در داخل یک محفظه استوانه‌ای حرکت کرده و نیروی هوای فشرده را به حرکت مستقیم تبدیل می‌نماید. ویژگی متمایز کننده این نوع سیلندر، بهره‌گیری از چهار میله اتصال (Tie Rods) است که در ابتدا و انتهای بدنه سیلندر محکم شده و ساختار آن را یکپارچه می‌سازند. این طراحی سبب افزایش مقاومت مکانیکی سیلندر گردیده و پایداری آن را در برابر بارهای جانبی (Side Loads) به نحو چشمگیری بهبود می‌بخشد.

سیلندرهای چهار میل ایرتک در گستره وسیعی از ابعاد، قطر داخلی (Bore Size) و طول کورس (Stroke Length) تولید می‌گردند تا پاسخگوی نیازهای متنوع صنایع گوناگون باشند. دقت عملکرد بالا، قابلیت اطمینان و عمر مفید طولانی از دیگر خصایص برجسته این دسته از سیلندرها به شمار می‌رود. استفاده از مواد اولیه مرغوب در ساخت بدنه و آب‌بندها، عملکرد مستمر و پایدار آن‌ها را در بلندمدت تضمین می‌نماید. در بازار ایران، ممکن است با عناوین سیلندر 4 میل ایرتک یا جک چهار میله ایرتگ نیز شناخته شوند.

3. مشخصات فنی و دفترچه راهنمای سیلندرهای چهار میله ایرتک

(در این بخش، جزئیات فنی بر مبنای اطلاعات کلی و در صورت دسترسی به دفترچه راهنما، با دقت بیشتری ارائه خواهد شد.)

سیلندرهای چهار میل پنوماتیک  ایرتک در سری‌های متفاوتی تولید می‌شوند که هر یک دارای ویژگی‌های فنی منحصربه‌فردی هستند. برخی از مهم‌ترین مشخصات فنی که در هنگام گزینش این سیلندرها باید مد نظر قرار گیرند عبارتند از:

• قطر داخلی (Bore Size): در اندازه‌های کوچک (مانند 20 میلی‌متر) تا بزرگ (بیش از 100 میلی‌متر) موجود بوده و تعیین‌کننده میزان نیروی خروجی سیلندر می‌باشد.
• طول کورس (Stroke Length): مسافت حرکتی پیستون در داخل سیلندر بوده و بر اساس نیاز کاربردی تعیین می‌گردد. ایرتک معمولاً طول کورس‌های استاندارد و سفارشی را ارائه می‌دهد.
• حداکثر فشار کاری (Maximum Operating Pressure): بیشترین فشاری که سیلندر قادر به تحمل ایمن آن می‌باشد. عموماً در محدوده 10 بار (145 PSI) قرار دارد.
• نوع عملکرد (Action Type): معمولاً به صورت یک‌طرفه (Single Acting) با بازگشت فنری یا دوطرفه (Double Acting) عرضه می‌گردند. سیلندرهای دوطرفه جهت اعمال نیرو در هر دو جهت حرکت پیستون مورد استفاده قرار می‌گیرند.
• اندازه اتصالات (Port Size): سایز رزوه اتصالات هوا بر روی سیلندر که می‌بایست با اندازه شیلنگ و اتصالات سیستم پنوماتیک همخوانی داشته باشد.
• دامنه دمای کاری (Operating Temperature): محدوده دمایی که سیلندر می‌تواند در آن به صورت ایمن و مؤثر عمل نماید. معمولاً در بازه -20 تا +70 درجه سانتیگراد قرار دارد.
• سرعت پیستون (Piston Speed): حداکثر سرعتی که پیستون می‌تواند در آن حرکت کند.
• جنس بدنه: غالباً از آلیاژ آلومینیوم با کیفیت بالا ساخته می‌شود که ضمن سبکی، استحکام مطلوبی را فراهم می‌آورد.
• جنس آب‌بندها: از موادی نظیر NBR (نیتریل) یا Viton (وایتون) برای آب‌بندی استفاده می‌گردد که مقاومت مناسبی در برابر روغن و سایش دارند.

کدهای شناسایی سیلندرهای چهار میل ایرتک:

ایرتک از یک سیستم کدگذاری جهت شناسایی مدل‌ها و ویژگی‌های گوناگون سیلندرهای خود بهره می‌گیرد. درک این کدها در انتخاب صحیح سیلندر حائز اهمیت است. برای نمونه، یک کد ممکن است به شکل زیر باشد: مثلا SC-X-Y-Z  که  به کد و سری ساخت ، سایز قطر ، سایز کورس ( طول کورس) ، قابلیت های اضافه اشاره دارد.

1. SC: نمایانگر سری استاندارد سیلندرهای چهار میل ایرتک است. (سری‌های دیگری نیز ممکن است وجود داشته باشند مانند SI، MAL و غیره که هر کدام خصوصیات ویژه خود را دارا می‌باشند).
2. XXX: نشان‌دهنده قطر داخلی (Bore Size) بر حسب میلی‌متر است.
3. YYY: معرف طول کورس (Stroke Length) بر حسب میلی‌متر می‌باشد.
4. ZZZ: دلالت بر آپشن‌های اضافی نظیر نوع عملکرد (دوطرفه بدون ضربه‌گیر، دوطرفه با ضربه‌گیر قابل تنظیم در دو انتها و غیره)، نوع اتصالات و سایر موارد دارد.

جهت درک دقیق‌تر کد هر مدل، میتوانید با کارشناسان فنی پنوکر در ارتباط باشید و یا برای استعلام قیمت و موجودی کد جک خود را برای کارشناسان فروش ما در واتس آپ ارسال کنید.

4. زمینه‌های کاربرد سیلندرهای چهار میل ایرتک

سیلندرهای چهار میل ایرتک به دلیل استحکام بالا و دقت در حرکت، در طیف گسترده‌ای از ماشین‌آلات و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرند، از جمله:

• ماشین‌آلات صنعتی: استفاده در پرس‌ها، دستگاه‌های خم‌کن، ماشین‌های تراش و فرز برای انجام حرکات خطی دقیق و قدرتمند.
• خطوط تولید: به کارگیری در سیستم‌های جابجایی قطعات، مکانیزم‌های بسته‌بندی، دستگاه‌های مونتاژ و سایر تجهیزات اتوماتیک خطوط تولید.
• دستگاه‌های بسته‌بندی: استفاده در ماشین‌آلات پرکن، درب‌بند و برچسب‌زن برای انجام حرکات دقیق و هماهنگ.
• سیستم‌های انتقال مواد: به کارگیری در نوار نقاله‌ها، سیستم‌های بالابر و سایر تجهیزات انتقال مواد برای جابجایی ایمن و کارآمد قطعات و محصولات.
• رباتیک: استفاده در بازوهای رباتیک و سایر سیستم‌های حرکتی ربات‌ها برای انجام حرکات خطی با دقت بالا.
• تجهیزات پزشکی: به کارگیری در برخی دستگاه‌های پزشکی که نیازمند حرکات خطی دقیق و کنترل شده هستند.
• صنایع خودروسازی: استفاده در خطوط مونتاژ و ماشین‌آلات تولید قطعات خودرو.

5. مزایای استفاده از سیلندرهای چهار میل ایرتک

بهره‌گیری از سیلندرهای چهار میل ایرتک، مزایای قابل توجهی را برای کاربران به همراه دارد:

• طراحی مستحکم و مقاومت در برابر بارهای جانبی: وجود چهار میله اتصال، استحکام مکانیکی سیلندر را ارتقا داده و آن را در مقابل نیروهای جانبی احتمالی در حین کار، مقاوم می‌سازد. این ویژگی به افزایش طول عمر و قابلیت اطمینان سیلندر منجر می‌گردد.
• دقت بالای عملکرد: ساختار مستحکم و اتصال چند نقطه‌ای شفت پیستون به پیستون، حرکت خطی دقیق و بدون ارتعاش را تضمین می‌نماید.
• تنوع در ابعاد و کورس: ایرتک دامنه وسیعی از ابعاد قطر داخلی و طول کورس را ارائه می‌دهد که امکان انتخاب سیلندر متناسب با کاربردهای مختلف را فراهم می‌سازد.
• قابلیت اطمینان بالا: استفاده از مواد با کیفیت و طراحی مهندسی دقیق، عملکرد پایدار و قابل اعتماد سیلندر را در گذر زمان تضمین می‌کند.
• عمر مفید طولانی: ساختار مقاوم و استفاده از آب‌بندهای مرغوب، عمر مفید سیلندر را افزایش داده و نیاز به تعویض زودهنگام را کاهش می‌دهد.
• قیمت رقابتی: در مقایسه با برخی برندهای اروپایی و آمریکایی، سیلندرهای ایرتک عموماً از قیمت رقابتی‌تری برخوردار بوده که آن‌ها را به یک گزینه اقتصادی و در عین حال با کیفیت تبدیل می‌نماید.

6. محدودیت‌ها و معایب احتمالی سیلندرهای چهار میل ایرتک

در کنار مزایا، سیلندرهای چهار میل ایرتک ممکن است دارای محدودیت‌هایی نیز باشند:

• فضای نصب بیشتر در مقایسه با سیلندرهای قلمی: به دلیل وجود چهار میله، این نوع سیلندرها معمولاً فضای بیشتری را نسبت به سیلندرهای قلمی با قطر داخلی مشابه اشغال می‌کنند.
• وزن بیشتر نسبت به سیلندرهای قلمی: ساختار با چهار میله عموماً منجر به وزن بیشتر سیلندر در مقایسه با مدل‌های قلمی می‌گردد.

7. راهنمای خرید سیلندرهای چهار میل ایرتک

در هنگام تهیه سیلندرهای چهار میل ایرتک، به نکات ذیل توجه فرمایید:

• تعیین دقیق نیازهای کاربردی: پیش از هر اقدامی، قطر داخلی، طول کورس، حداکثر فشار کاری و نوع عملکرد مورد نیاز خود را به دقت مشخص نمایید.
• توجه به نوع بار و بارهای جانبی: در صورتی که در کاربرد شما احتمال وجود بارهای جانبی وجود دارد، سیلندر چهار میل AirTac به دلیل استحکام بالاتر، انتخاب مناسب‌تری خواهد بود.
• انتخاب نوع اتصالات مناسب: اطمینان حاصل نمایید که نوع و اندازه اتصالات سیلندر با سیستم پنوماتیک شما سازگار است.
• در نظر گرفتن شرایط محیطی: دمای کاری و وجود مواد خورنده در محیط کار می‌تواند بر انتخاب جنس آب‌بندها و بدنه سیلندر تأثیرگذار باشد.
• مطالعه دفترچه راهنمای ایرتک: حتماً پیش از خرید، دفترچه راهنمای رسمی ایرتک را مطالعه نموده و مشخصات فنی مدل مورد نظر خود را بررسی کنید.
• انتخاب فروشنده معتبر: جهت اطمینان از اصالت کالا و دریافت خدمات پس از فروش مطلوب، از فروشندگان و نمایندگی‌های مجاز ایرتک خرید نمایید.
• توجه به قیمت و کیفیت: ضمن توجه به قیمت، کیفیت ساخت و مواد به کار رفته در سیلندر را نیز مد نظر قرار دهید. یک سیلندر با کیفیت، عمر طولانی‌تری خواهد داشت و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

8. قیمت سیلندرهای چهار میل AIRTAC

قیمت سیلندرهای چهار میل AirTac به عوامل متعددی وابسته است، از جمله:

• مدل و سری سیلندر: سری‌های مختلف ایرتک ممکن است دارای قیمت‌های متفاوتی باشند.
• قطر داخلی و طول کورس: سیلندرهای با قطر داخلی و طول کورس بزرگتر معمولاً قیمت بالاتری دارند.
• نوع عملکرد (یک‌طرفه یا دوطرفه): سیلندرهای دوطرفه عموماً اندکی گران‌تر از سیلندرهای یک‌طرفه هستند.
• آپشن‌های اضافی: وجود آپشن‌هایی نظیر ضربه‌گیرهای قابل تنظیم در ابتدا و انتهای کورس می‌تواند قیمت را افزایش دهد.
• تعداد سفارش: خرید عمده معمولاً با تخفیف همراه است.

به طور کلی، سیلندرهای چهار میل Airtac  در مقایسه با برندهای اروپایی و آمریکایی مشابه، از قیمت رقابتی‌تری برخوردار هستند. جهت اطلاع از قیمت دقیق مدل مورد نظر خود، توصیه می‌گردد با فروشندگان و نمایندگی‌های ایرتک تماس حاصل نموده و استعلام قیمت نمایید.

9. مقایسه سیلندرهای چهار میل Air tac با سایر برندها

در بازار ایران و جهان، تولیدکنندگان متعددی در زمینه ساخت سیلندرهای پنوماتیک فعالیت دارند. برخی از رقبای اصلی ایرتک در حوزه سیلندرهای 4 میل عبارتند از:

• SMC: یک برند ژاپنی با کیفیت و تنوع بالای محصولات.
• Festo: یک برند آلمانی با فناوری پیشرفته و راهکارهای جامع اتوماسیون.
• Parker: یک برند آمریکایی با طیف وسیعی از محصولات صنعتی.

مقایسه دقیق سیلندرهای 4 میل Airtac با محصولات مشابه از این برندها مستلزم بررسی دقیق مشخصات فنی، کیفیت ساخت، طول عمر و قیمت هر مدل می‌باشد. به طور کلی:

• کیفیت و قابلیت اطمینان: ایرتک به عنوان یک نام آشنا و با سابقه، محصولاتی با کیفیت و قابل اعتماد ارائه می‌دهد که در بسیاری از صنایع مورد استفاده قرار می‌گیرند. برندهایی نظیر SMC و Festo نیز از نظر کیفیت در سطح بالایی قرار دارند، اما معمولاً قیمت بالاتری دارند.
• قیمت: سیلندرهای ایرتک معمولاً در مقایسه با SMC و Festo، قیمت رقابتی‌تری دارند و می‌توانند یک انتخاب مقرون‌به‌صرفه و در عین حال با کیفیت برای بسیاری از کاربردها باشند.
• تنوع محصولات: ایرتک تنوع قابل قبولی در ابعاد و سری‌های مختلف سیلندرهای چهار میل پنوماتیک  ارائه می‌دهد، اما ممکن است تنوع محصولات SMC و Festo گسترده‌تر باشد.

انتخاب بهترین برند و مدل بستگی به نیازهای خاص کاربرد، بودجه و اولویت‌های مشتری دارد.

10. پرسش‌های متداول (FAQ)

(این بخش پس از جمع‌آوری سؤالات احتمالی مخاطبان تکمیل خواهد شد. به عنوان مثال:)

• تفاوت سیلندر چهار میل ایرتک با سیلندر قلمی چیست؟ (سیلندر چهار میل استحکام بیشتری در برابر بارهای جانبی دارد، در حالی که سیلندر قلمی فضای کمتری را اشغال می‌کند.)
• چگونه می‌توان عمر مفید سیلندر چهار میل ایرتک را افزایش داد؟ (استفاده از هوای فشرده تمیز و خشک، نصب صحیح و انجام سرویس‌های دوره‌ای می‌تواند عمر سیلندر را افزایش دهد.)
• آیا سیلندرهای چهار میله‌ای ایرتک قابلیت تعمیر دارند؟ (بله، معمولاً قطعات یدکی آن‌ها در دسترس است.)
