شیر برقی 3/2

شیر برقی 3/2 چیست و چگونه کار می‌کند؟

شیر برقی 3/2 (به انگلیسی: 3/2 Way Solenoid Valve) یکی از پرکاربردترین انواع شیرهای کنترل جهت در سیستم‌های اتوماسیون است که وظیفه قطع، وصل یا تغییر مسیر جریان یک سیال (مانند هوا فشرده، آب، روغن) را با استفاده از نیروی الکترومغناطیسی بر عهده دارد. این شیرها از یک بدنه اصلی، یک بوبین (سلونوئید) و یک مکانیزم داخلی شامل پیستون یا دیافراگم و فنر تشکیل شده‌اند. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده باعث حرکت هسته آهنی (Plunger) و در نتیجه تغییر وضعیت شیر می‌شود.

سلونوئید ولو 3/2

عبارت “3/2” در نام این شیرها به تعداد پورت‌ها (Ports) و تعداد حالت‌های کاری (Positions) آن‌ها اشاره دارد. یک سلونوئید ولو 3/2 دارای سه پورت و دو حالت کاری است. پورت‌ها معمولاً شامل یک پورت ورودی (Inlet)، یک پورت خروجی یا کاری (Outlet/Working) و یک پورت تخلیه (Exhaust) هستند. دو حالت کاری نیز به وضعیت باز یا بسته بودن مسیرهای بین این پورت‌ها اطلاق می‌شود که توسط بوبین کنترل می‌شود. درک صحیح این پورت‌ها برای نصب صحیح سلونوئید ولو 3/2 پنوماتیک و سایر انواع آن بسیار حیاتی است.

خرید شیر برقی 3/2

شیر برقی 3/2 عمدتاً در دو نوع عملکرد اصلی تولید می‌شوند: نرمالی کلوز (Normally Closed – NC) و نرمالی اوپن (Normally Open – NO). در یک شیر NC، در حالت بدون برق (De-energized)، مسیر بین پورت ورودی و پورت کاری بسته است و پورت کاری به پورت تخلیه متصل است (اگر پورت تخلیه وجود داشته باشد و برای آن کاربرد طراحی شده باشد). با اعمال ولتاژ شیر برقی 3/2، شیر تغییر وضعیت داده و مسیر ورودی به کاری باز می‌شود. در شیر NO، عملکرد برعکس است؛ یعنی در حالت بدون برق، مسیر ورودی به کاری باز است و با برق‌دار شدن بوبین، این مسیر بسته می‌شود. انتخاب بین NC و NO بستگی به الزامات ایمنی و عملکردی سیستم دارد.

برای خرید شیر برقی پنوماتیک از برندهای معتبر دنیا از فروشگاه پنوماتیک پنوکر با متخصصین و کارشناسان فروش مجموعه ما در تماس باشید.

شیر برقی 3/2 برای سیالات دیگر (آب، روغن، گاز)

علاوه بر کاربردهای پنوماتیکی، شیرهای برقی 3/2 برای کنترل سیالات دیگری مانند آب، روغن هیدرولیک، گازهای خنثی و حتی بخار نیز طراحی و ساخته می‌شوند. در این موارد، جنس بدنه شیر (معمولاً برنج، فولاد ضد زنگ یا پلاستیک‌های مهندسی) و جنس آب‌بندها (مانند NBR, EPDM, Viton, PTFE) باید با نوع سیال، دما و فشار کاری سازگاری کامل داشته باشد. برای مثال، برای سیالات خورنده ممکن است نیاز به بدنه‌ای از جنس فولاد ضد زنگ و آب‌بندهای Viton باشد. این انتخاب‌ها مستقیماً بر روی سایز شیر برقی 3/2 و دوام آن تاثیرگذار است.

تفاوت شیرهای عملکرد مستقیم و پایلوت‌دار 3/2

شیرهای برقی 3/2 از نظر مکانیزم عملکرد داخلی نیز به دو دسته اصلی تقسیم می‌شوند: عملکرد مستقیم (Direct Acting) و پایلوت‌دار یا سروُ کنترل (Pilot Operated / Servo Controlled). در شیرهای عملکرد مستقیم، نیروی بوبین مستقیماً برای باز و بسته کردن مسیر اصلی جریان سیال استفاده می‌شود. این شیرها معمولاً برای فشارهای پایین‌تر و سایز شیر برقی 3/2 کوچکتر مناسب هستند. در شیرهای پایلوت‌دار، بوبین یک مسیر پایلوت کوچک را کنترل می‌کند و فشار خود سیال برای باز و بسته کردن مسیر اصلی جریان به کار گرفته می‌شود. این نوع شیرها برای کنترل جریان‌های بالا و فشارهای بیشتر مناسب‌ترند و اغلب به یک حداقل اختلاف فشار برای عملکرد صحیح نیاز دارند. بررسی دقیق دیتاشیت و مشاوره با متخصصین مانند کارشناسان ما در صفحه محصولات شیر برقی می‌تواند در انتخاب نوع مناسب کمک‌کننده باشد.

تعیین ولتاژ شیر برقی 3/2 (AC/DC)

انتخاب صحیح یک شیر برقی 3/2 نیازمند در نظر گرفتن چندین پارامتر فنی مهم است تا از عملکرد مطلوب و ایمن سیستم اطمینان حاصل شود. یکی از اولین و مهم‌ترین فاکتورها، تعیین ولتاژ شیر برقی 3/2 است. بوبین این شیرها با ولتاژهای مختلف AC (جریان متناوب) مانند 24V, 110V, 220V و DC (جریان مستقیم) مانند 12V, 24V کار می‌کنند. انتخاب ولتاژ باید متناسب با منبع تغذیه موجود در سیستم کنترل باشد. همچنین، توان مصرفی بوبین و درجه حفاظت آن (IP Rating) در برابر نفوذ آب و گرد و غبار نیز باید مورد توجه قرار گیرد.

انتخاب سایز شیر برقی 3/2 و ارتباط آن با دبی (Flow Rate / Cv)

فاکتور مهم بعدی، سایز شیر برقی 3/2 است که معمولاً با اندازه پورت‌های اتصال آن (مثلاً 1/8 اینچ، 1/4 اینچ، 1/2 اینچ و غیره) مشخص می‌شود. سایز شیر مستقیماً با ظرفیت عبور جریان یا دبی (Flow Rate) آن در ارتباط است که اغلب با ضریب Cv یا Kv بیان می‌شود. انتخاب سایز مناسب باید بر اساس دبی مورد نیاز سیستم و افت فشار مجاز انجام شود. انتخاب سایز خیلی کوچک باعث محدودیت جریان و افت فشار بیش از حد می‌شود، در حالی که انتخاب سایز خیلی بزرگ نیز غیراقتصادی بوده و ممکن است دقت کنترل را کاهش دهد.

فشار کاری شیر برقی 3/2

علاوه بر ولتاژ و سایز، فشار کاری (حداقل و حداکثر فشاری که شیر می‌تواند تحمل کند) و دمای کاری مجاز (برای سیال و محیط اطراف) نیز از اهمیت بالایی برخوردارند. این مقادیر باید با شرایط عملیاتی سیستم شما همخوانی داشته باشند.

جنس بدنه و آب‌بندی شیر برقی 3/2

همچنین، جنس بدنه شیر و مواد آب‌بندی داخلی (Seals) باید با نوع سیالی که قرار است از شیر عبور کند (هوا، آب، روغن، مواد شیمیایی و غیره) سازگار باشد تا از خوردگی، نشتی و خرابی زودرس جلوگیری شود. برای اطلاعات دقیق‌تر، همواره به کاتالوگ و دیتاشیت ارائه شده توسط برندهای شیر برقی 3/2 مراجعه کنید.

معرفی برندهای شیر برقی 3/2 معتبر در بازار ایران و جهان

بازار شیر برقی 3/2 مملو از تولیدکنندگان مختلف با سطوح کیفی و قیمت‌های متفاوت است. انتخاب از میان برندهای شیر برقی 3/2 می‌تواند چالش‌برانگیز باشد، اما شناخت برندهای معتبر به شما کمک می‌کند تا محصولی با کیفیت، قابل اعتماد و با پشتیبانی مناسب انتخاب کنید.

برندهای شیر برقی 3/2 بین‌المللی شناخته شده (مانند Festo, SMC, ASCO, Parker)

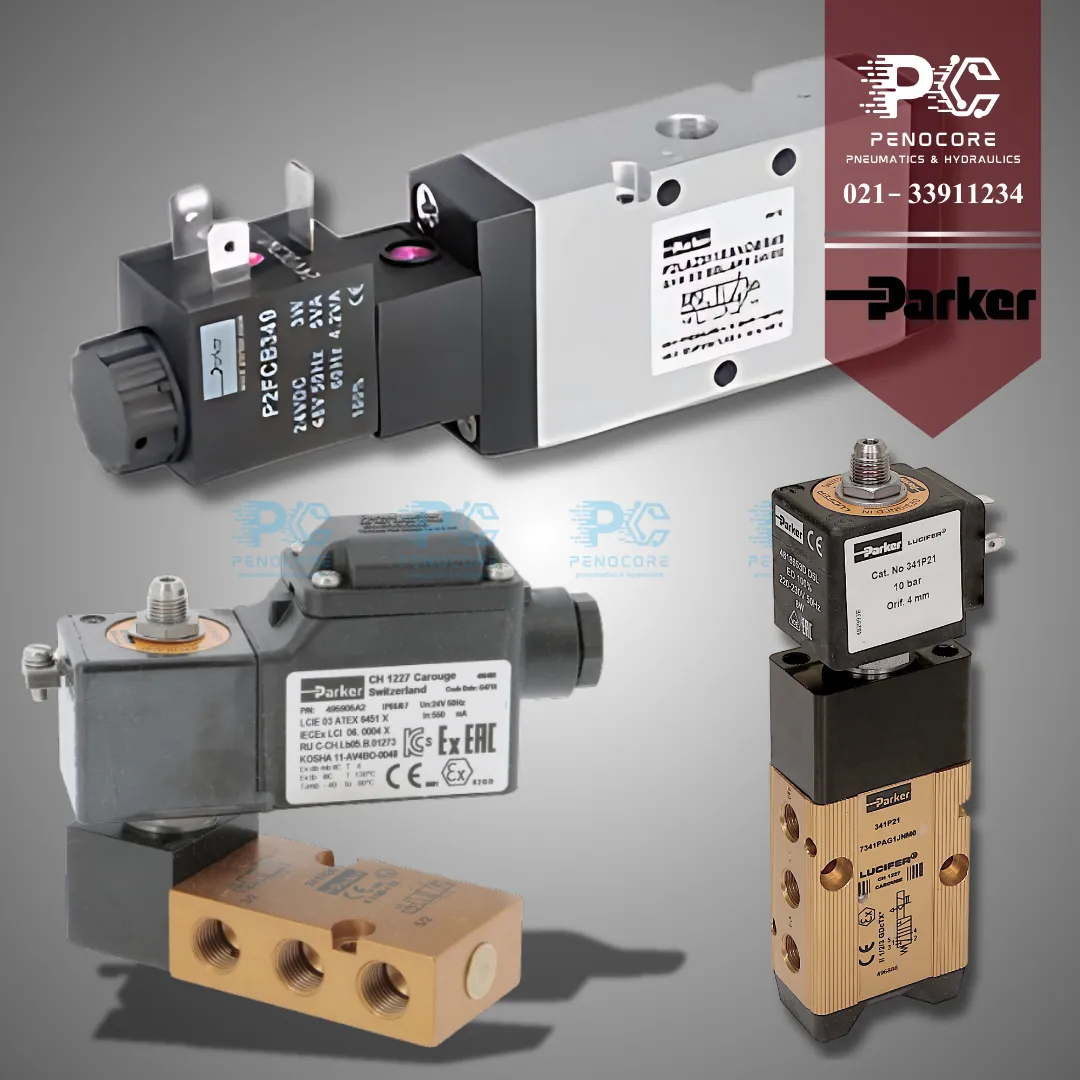

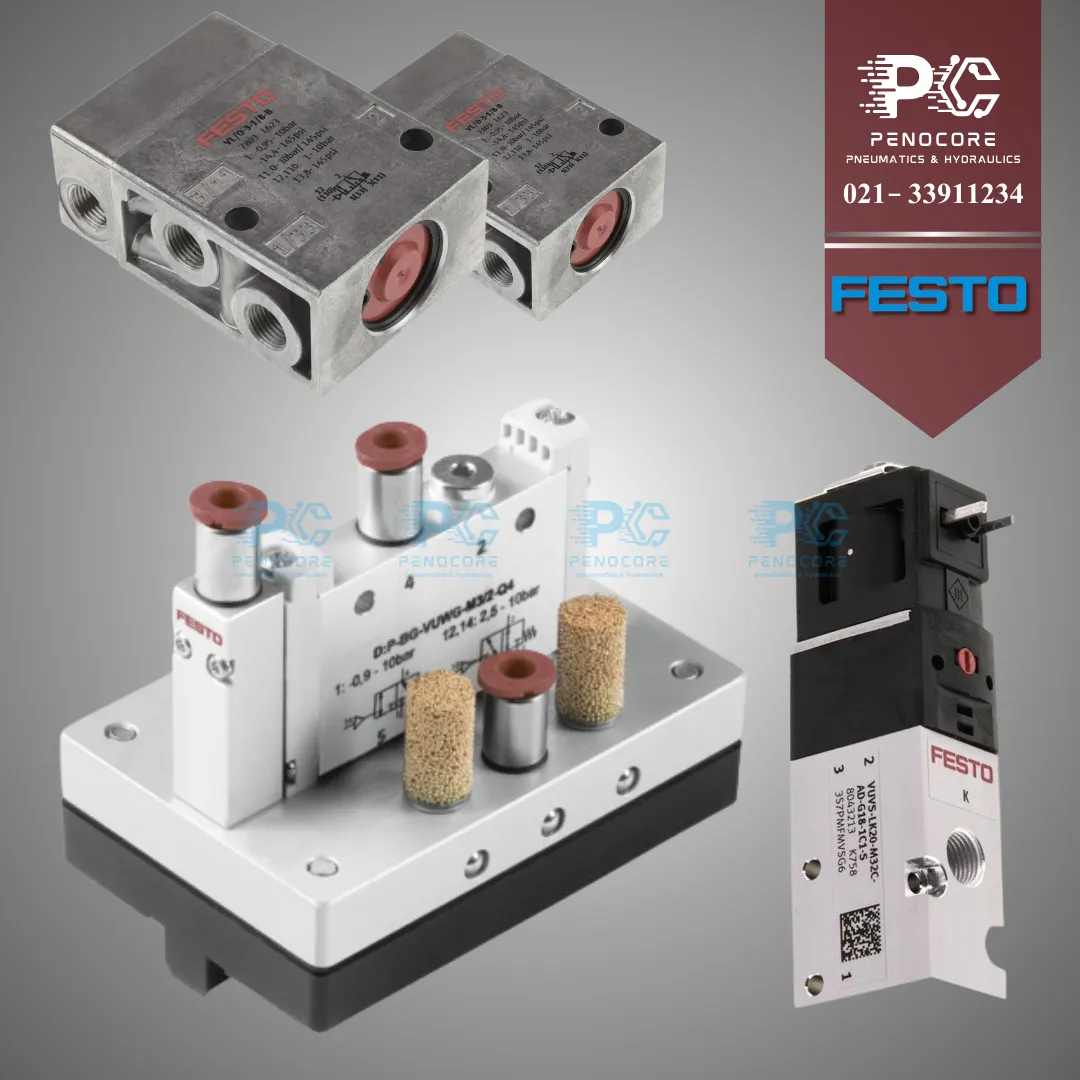

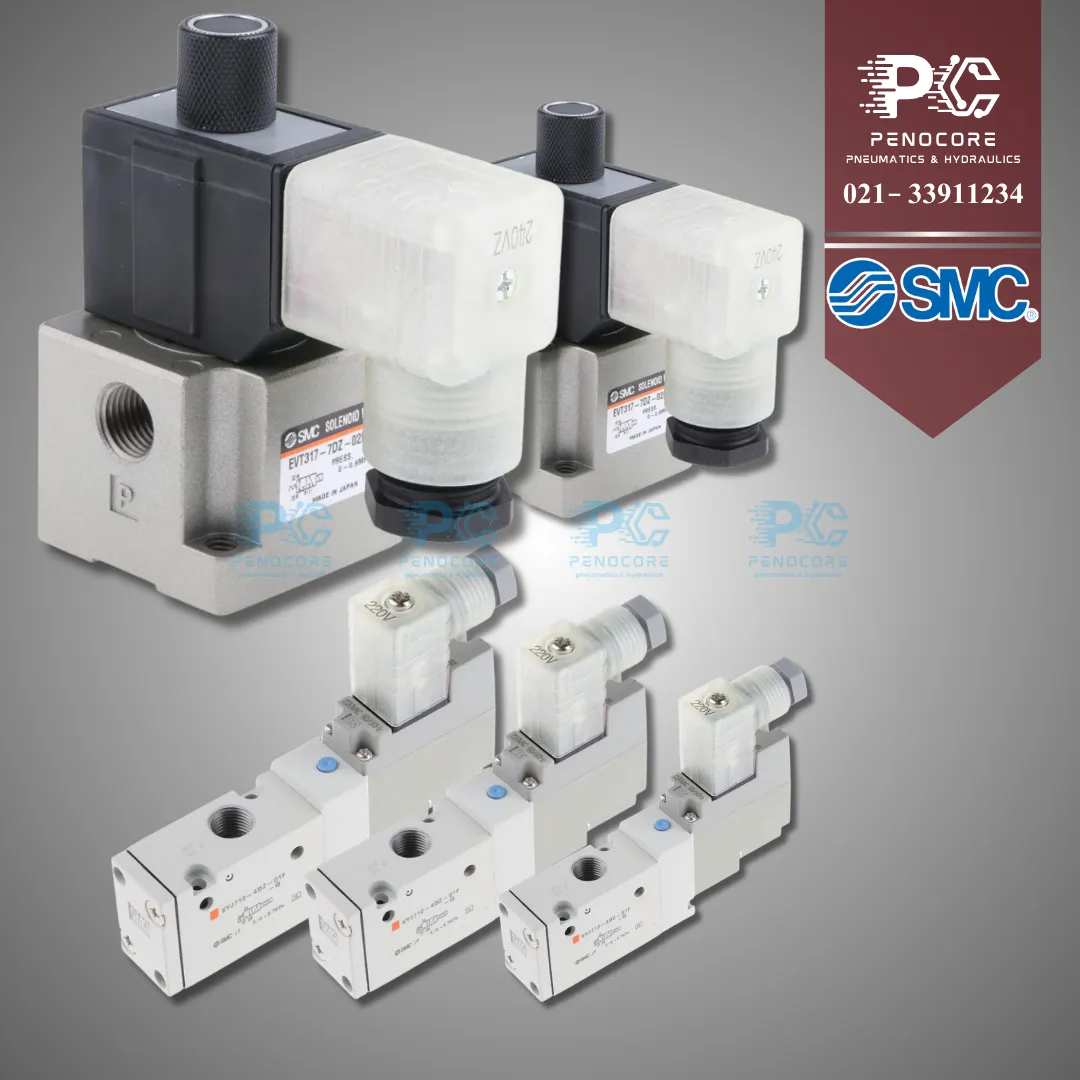

برندهای بین‌المللی شناخته‌شده‌ای در این زمینه فعالیت دارند که محصولاتشان به دلیل کیفیت ساخت بالا، نوآوری‌های فنی و دوام طولانی‌مدت شهرت جهانی دارند. از جمله این برندهای پیشرو می‌توان به شیر برقی فستو، شیر برقی SMC، شیر برقی آسکو، شیر برقی پارکر، و شیر برقی نورگرن اشاره کرد. این شرکت‌ها طیف وسیعی از شیرهای برقی، از جمله شیر برقی 3/2 پنوماتیک و انواع دیگر برای کاربردهای مختلف صنعتی با ولتاژ شیر برقی 3/2 و سایز شیر برقی 3/2 متنوع ارائه می‌دهند. محصولات این برندها معمولاً دارای گواهینامه‌های بین‌المللی بوده و از خدمات پس از فروش گسترده‌ای برخوردارند، هرچند ممکن است قیمت بالاتری نسبت به سایر برندها داشته باشند.

برندهای با کیفیت و مقرون به صرفه موجود در بازار

در کنار این غول‌های صنعتی، برندهای دیگری نیز وجود دارند که محصولاتی با کیفیت قابل قبول و قیمت رقابتی‌تر عرضه می‌کنند و در بازار ایران نیز حضور فعالی دارند. برخی از این برندها ممکن است اروپایی، آسیایی یا حتی تولیدات باکیفیت داخلی (در صورت وجود) باشند.

اهمیت انتخاب برند معتبر برای اطمینان از کیفیت و خدمات

هنگام انتخاب از میان این برندهای شیر برقی 3/2، توجه به سابقه شرکت، نظرات کاربران، در دسترس بودن قطعات یدکی و خدمات فنی اهمیت دارد. توصیه می‌شود از تامین‌کنندگان معتبر خرید کنید تا از اصالت کالا و دریافت مشاوره صحیح اطمینان حاصل نمایید. برای مشاهده لیست محصولات و برندهای موجود، به صفحه دسته‌بندی شیرهای برقی 3/2 در وبسایت خودتان مراجعه کنید.

نصب، راه‌اندازی و نگهداری شیر برقی 3/2

برای بهره‌برداری حداکثری از عملکرد و طول عمر شیر برقی 3/2، نصب صحیح، راه‌اندازی اصولی و اجرای یک برنامه نگهداری مناسب ضروری است. نصب نادرست می‌تواند منجر به عملکرد ضعیف، نشتی، خرابی زودرس شیر و حتی ایجاد خطرات ایمنی در سیستم شود.

اصول صحیح نصب شیر برقی 3/2

اولین قدم، مطالعه دقیق دستورالعمل نصب ارائه شده توسط سازنده است، زیرا ممکن است الزامات خاصی برای هر مدل یا برند وجود داشته باشد. در هنگام نصب شیر برقی 3/2 پنوماتیک یا هر نوع دیگری، به جهت صحیح نصب شیر (معمولاً بوبین رو به بالا توصیه می‌شود، اما همیشه به دستورالعمل سازنده مراجعه کنید) و جهت صحیح اتصال پورت‌های ورودی، خروجی و تخلیه دقت کنید. این پورت‌ها اغلب بر روی بدنه شیر علامت‌گذاری شده‌اند (مثلاً با اعداد 1، 2، 3 یا حروف P, A, R). اتصالات باید محکم و بدون نشتی باشند. در سیستم‌های پنوماتیک، استفاده از فیلتر مناسب قبل از شیر برای جلوگیری از ورود ذرات و رطوبت به داخل آن بسیار مهم است. سیم‌کشی بوبین نیز باید مطابق با ولتاژ شیر برقی 3/2 و با رعایت اصول ایمنی الکتریکی انجام شود.

نکات مهم در راه‌اندازی اولیه شیر برقی 3/8

پس از نصب، راه‌اندازی اولیه باید با دقت انجام شود. ابتدا از صحت تمام اتصالات و سیم‌کشی‌ها اطمینان حاصل کنید. سپس سیستم را تحت فشار قرار داده و عملکرد شیر را در حالت‌های مختلف (برق‌دار و بدون برق) بررسی کنید. هرگونه صدای غیرعادی، لرزش یا نشتی باید فوراً بررسی و رفع شود.

برنامه‌های نگهداری پیشگیرانه و عیب‌یابی رایج شیر برقی 3/8

برنامه‌های نگهداری پیشگیرانه می‌تواند شامل بازرسی‌های دوره‌ای برای اطمینان از عدم وجود نشتی، تمیز کردن فیلترها، بررسی وضعیت بوبین و اتصالات الکتریکی، و در صورت لزوم، تعویض قطعات فرسوده مانند آب‌بندها یا خود بوبین باشد. ثبت سوابق نگهداری به شناسایی مشکلات تکرارشونده و بهینه‌سازی فواصل زمانی سرویس کمک می‌کند. یک منبع خوب برای راهنمایی‌های کلی نصب و نگهداری شیرآلات، وبسایت شرکت‌های سازنده مانند بخش پشتیبانی یا دانلودهای فنی وبسایت یک برند معتبر مانند SMC Pneumatics می‌باشد.

نتیجه‌گیری شیر برقی 3/2

شیر برقی 3/2 به عنوان یکی از اجزای بنیادین در سیستم‌های اتوماسیون و کنترل سیالات، نقش بسیار مهمی در عملکرد صحیح و کارآمد طیف گسترده‌ای از فرآیندهای صنعتی ایفا می‌کند. توانایی این شیرها در کنترل دقیق جریان با استفاده از سیگنال الکتریکی، آن‌ها را به گزینه‌ای ایده‌آل برای کاربردهای مختلف، از جمله کنترل شیر برقی 3/2 پنوماتیک در سیستم‌های بادی گرفته تا مدیریت جریان مایعات و گازها در صنایع دیگر، تبدیل کرده است. درک صحیح عملکرد، انواع، و معیارهای انتخاب این قطعات برای مهندسان و کاربران صنعتی امری حیاتی است.

همانطور که در این جا بررسی شد، انتخاب یک شیر برقی 3/2 مناسب نیازمند توجه به فاکتورهای متعددی از جمله نوع عملکرد (NC یا NO)، مکانیزم داخلی (مستقیم یا پایلوت‌دار)، سازگاری با نوع سیال، و مهم‌تر از همه، تطابق دقیق ولتاژ شیر برقی 3/2 با منبع تغذیه و انتخاب صحیح سایز شیر برقی 3/2 متناسب با دبی مورد نیاز سیستم است. علاوه بر این، شناخت برندهای شیر برقی 3/2 معتبر و توجه به کیفیت ساخت و خدمات پس از فروش، می‌تواند تضمین‌کننده سرمایه‌گذاری مطمئن و عملکرد پایدار سیستم شما در درازمدت باشد. نصب صحیح و نگهداری منظم نیز از عوامل کلیدی برای افزایش طول عمر و حفظ کارایی این شیرها به شمار می‌روند. امیدواریم این راهنما، دانش لازم برای تصمیم‌گیری آگاهانه در این زمینه را در اختیار شما قرار داده باشد. برای مشاوره تخصصی یا استعلام قیمت، می‌توانید با تیم فروش ما از طریق صفحه تماس با ما یا فرم استعلام قیمت در ارتباط باشید.
