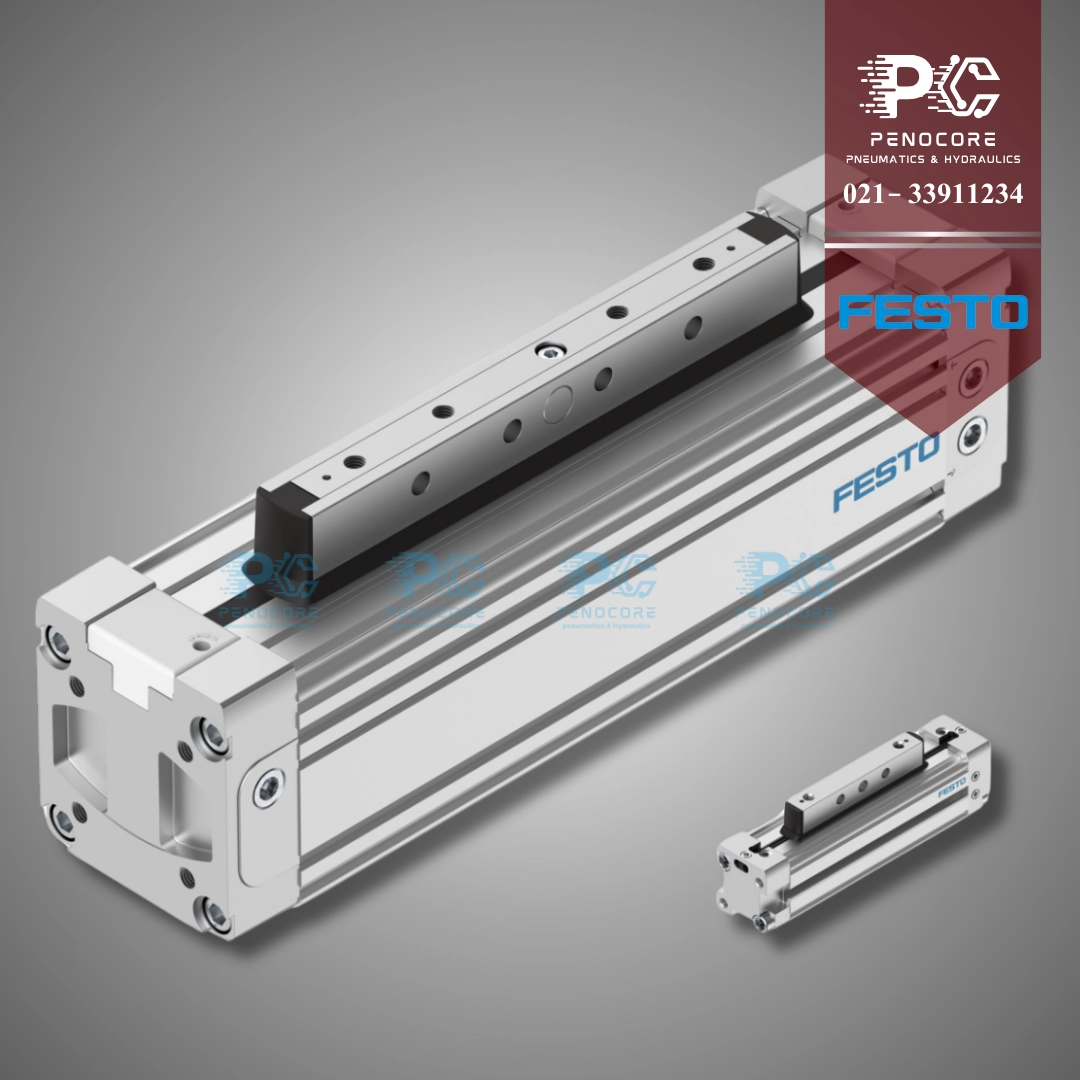

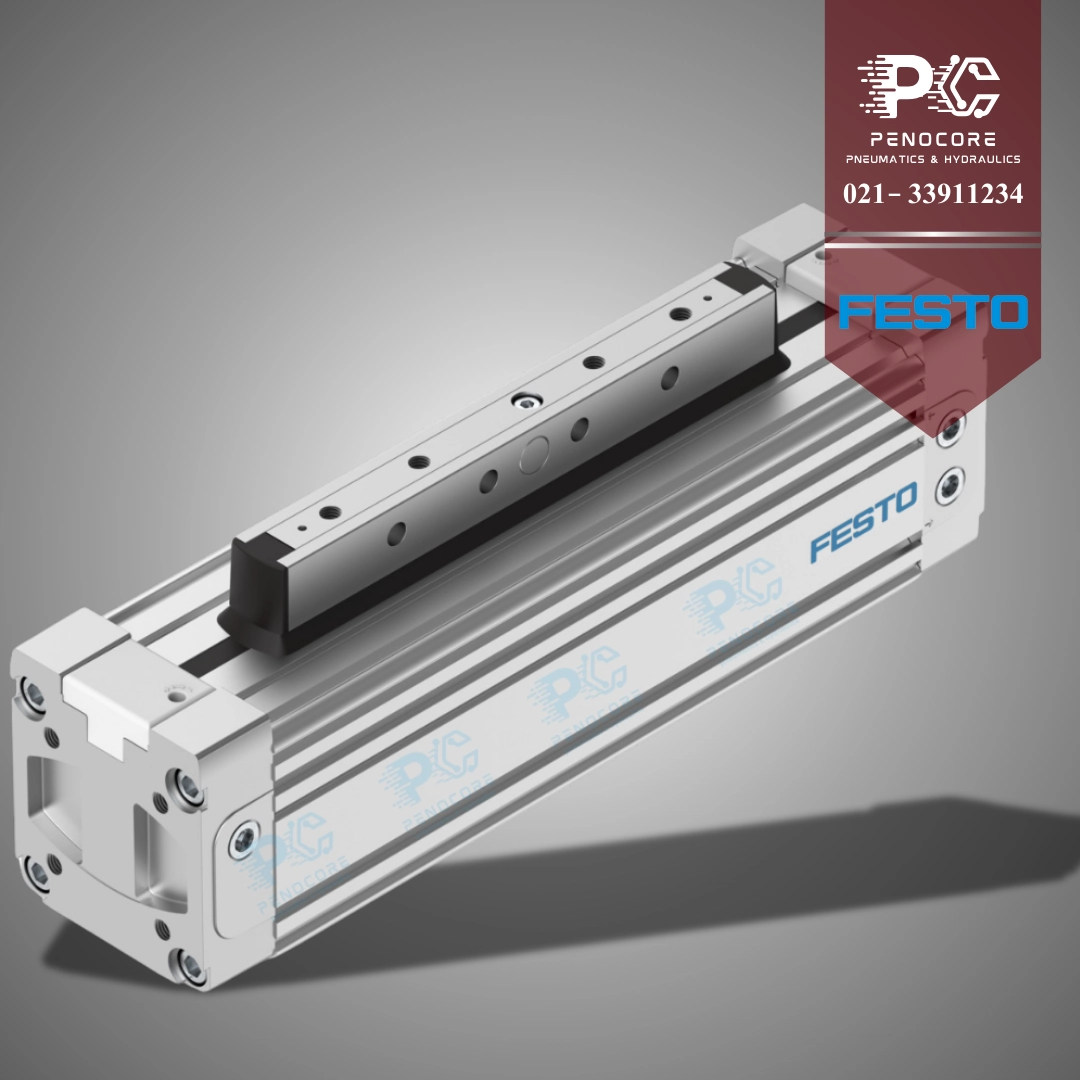

جک رادلس فستو

1.1. تعریف و اصول عملکرد جک رادلس

“جک رادلس فستو” نوعی سیلندر پنوماتیک است که بر خلاف سیلندرهای سنتی دارای میله پیستون نیست. در عوض، حرکت خطی در این سیلندرها از طریق یک اتصال مکانیکی بین پیستون داخلی و یک حامل خارجی که در امتداد بدنه سیلندر حرکت می‌کند، منتقل می‌شود. این اتصال معمولاً از طریق یک سیستم مغناطیسی یا یک شکاف طولی در بدنه سیلندر و یک اتصال‌دهنده مکانیکی صورت می‌گیرد.

در مدل‌های مغناطیسی، پیستون داخلی دارای آهنرباهای دائمی است که با آهنرباهای موجود در حامل خارجی جفت می‌شوند و نیروی پنوماتیک را به حرکت خطی تبدیل می‌کنند. در مدل‌های مکانیکی، یک نوار فولادی انعطاف‌پذیر یا یک سیستم مشابه، امکان اتصال مکانیکی بین پیستون و حامل خارجی را فراهم می‌سازد و در عین حال، آب‌بندی سیلندر را حفظ می‌کند.

1.2. مزایای کلیدی جک‌های رادلس فستو نسبت به سیلندرهای معمولی

“سیلندر رادلس فستو” نسبت به سیلندرهای میله‌ای سنتی، مزایای قابل توجهی ارائه می‌دهد که آن را به یک انتخاب جذاب برای بسیاری از کاربردها تبدیل کرده است:

• طول کوتاه‌تر: به دلیل حذف میله پیستون، طول کلی “جک رادلس Festo” در مقایسه با یک سیلندر میله‌ای با طول کورس مشابه، به طور چشمگیری کمتر است. این امر، امکان استفاده از آن‌ها را در فضاهای محدود فراهم می‌کند.
• عدم نیاز به آب‌بندی میله: در سیلندرهای میله‌ای، آب‌بندی محل خروج میله از سیلندر یک نقطه ضعف بالقوه برای نشتی و خرابی است. در “جک رادلس Festo” به دلیل عدم وجود میله، این مشکل وجود ندارد و آب‌بندی بهتری حاصل می‌شود.
• انتقال نیروی مستقیم: حرکت حامل خارجی به صورت مستقیم و بدون واسطه میله پیستون انجام می‌شود که می‌تواند منجر به دقت و پاسخگویی بالاتر در برخی کاربردها شود.
• امکان تحمل گشتاور بیشتر: طراحی برخی از انواع “جک رادلس Festo” با راهنماهای خطی یکپارچه، امکان تحمل گشتاورهای بالاتر را بدون نیاز به استفاده از راهنماهای خارجی فراهم می‌کند.
• طراحی تمیزتر: عدم وجود میله پیستون که در حین حرکت ممکن است گرد و غبار و آلودگی را جذب کند، “جک رادلس Festo” را به گزینه‌ای مناسب برای محیط‌های حساس تبدیل می‌کند.

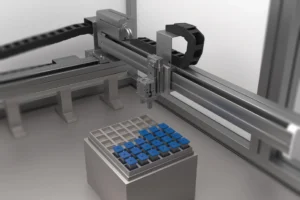

1.3. کاربردهای رایج “جک رادلس Festo” در صنایع مختلف

به دلیل مزایای ذکر شده، “جک رادلس Festo” در طیف گسترده‌ای از صنایع کاربرد دارد، از جمله:

• اتوماسیون صنعتی: استفاده در سیستم‌های جابجایی مواد، رباتیک، ماشین‌آلات بسته‌بندی و خطوط تولید.
• صنایع غذایی و دارویی: به دلیل طراحی تمیز و بهداشتی.
• صنایع الکترونیک: در دستگاه‌های مونتاژ دقیق و تجهیزات تست.
• صنایع نساجی: در ماشین‌آلات بافندگی و ریسندگی.
• تجهیزات پزشکی: در دستگاه‌های تصویربرداری و تخت‌های جراحی.
• صنایع خودرو: در خطوط مونتاژ و سیستم‌های رباتیک.

2.1. جک‌های رادلس با راهنمای لغزشی (Slide Bearing)

2.1.2. کاربردهای مناسب

• جابجایی قطعات سبک و متوسط.
• سیستم‌های تغذیه مواد.
• مکانیزم‌های کلمپینگ ساده.

2.2. جک‌های رادلس با راهنمای بلبرینگی (Ball Bearing)

2.3. جک‌های رادلس با راهنمای قرقره‌ای (Roller Guide)

2.4. جک‌های رادلس کامپکت

2.4.2. کاربردهای مناسب در فضاهای محدود

• دستگاه‌های مونتاژ کوچک.
• تجهیزات آزمایشگاهی.
• سیستم‌های اتوماسیون مینیاتوری.

2.5. جک‌های رادلس با میز یکپارچه (Integrated Table)

3.1. تعیین نیروی مورد نیاز

اولین قدم در انتخاب “سیلندر رادلس فستو“، محاسبه دقیق نیروی مورد نیاز برای انجام کار مورد نظر است. این نیرو به عواملی مانند وزن بار، شتاب مورد نیاز و هرگونه نیروی مقاومتی بستگی دارد. کاتالوگ‌های فستو معمولاً نمودارها و فرمول‌هایی را برای محاسبه نیروی مورد نیاز ارائه می‌دهند.

3.2. انتخاب طول کورس مناسب

طول کورس، حداکثر مسافتی است که حامل خارجی “جک رادلس Festo” می‌تواند طی کند. انتخاب طول کورس مناسب بر اساس نیازهای حرکتی سیستم بسیار مهم است. دقت کنید که طول کورس انتخابی، تمام محدوده حرکتی مورد نظر را پوشش دهد.

3.3. توجه به نوع بار و گشتاور

نوع باری که توسط “جک رادلس Festo” جابجا می‌شود و همچنین گشتاوری که ممکن است به آن وارد شود، در انتخاب نوع راهنما (لغزشی، بلبرینگی، قرقره‌ای) تاثیرگذار است. برای بارهای سنگین و گشتاورهای بالا، معمولاً از جک‌های با راهنمای بلبرینگی یا قرقره‌ای استفاده می‌شود.

3.4. شرایط محیطی کارکرد

شرایط محیطی مانند دما، رطوبت، وجود گرد و غبار و مواد شیمیایی می‌توانند بر عملکرد و طول عمر “جک رادلس Festo” تاثیر بگذارند. در صورت وجود شرایط محیطی خاص، باید از مدل‌های مقاوم و با درجه حفاظت مناسب (IP Rating) استفاده شود.

3.5. انتخاب نوع راهنما بر اساس کاربرد

همانطور که در بخش انواع جک‌های رادلس اشاره شد، هر نوع راهنما (لغزشی، بلبرینگی، قرقره‌ای) دارای مزایا و معایب خاص خود است و برای کاربردهای متفاوتی مناسب است. انتخاب نوع راهنما باید بر اساس دقت مورد نیاز، سرعت حرکت، بار قابل تحمل و شرایط کاری انجام شود.

3.6. بررسی اتصالات و متعلقات

هنگام خرید “جک رادلس Festo“، به نوع اتصالات پنوماتیک و همچنین متعلقات مورد نیاز مانند سنسورهای موقعیت، ضربه‌گیرها و براکت‌های نصب توجه کنید. اطمینان حاصل کنید که این اجزا با سیستم شما سازگار هستند.

3.7. در نظر گرفتن قیمت و بودجه

قیمت “جک رادلس Festo” بسته به نوع، اندازه، طول کورس و ویژگی‌های آن متفاوت است. قبل از خرید، بودجه خود را مشخص کرده و با بررسی مدل‌های مختلف، بهترین گزینه را با توجه به نیازها و بودجه خود انتخاب کنید.

4.1. مقایسه با سیلندرهای میله‌ای

4.2. مقایسه با سیلندرهای خطی برقی

انتخاب بین “جک رادلس Festo“، سیلندرهای میله‌ای و سیلندرهای خطی برقی، بستگی به نیازهای خاص کاربرد، بودجه و زیرساخت‌های موجود دارد.

5.1. روغن‌کاری مناسب

اگرچه بسیاری از “سیلندر رادلس فستو” به صورت خود روانکار طراحی شده‌اند، اما در برخی مدل‌ها و برای کاربردهای سنگین، روغن‌کاری دوره‌ای می‌تواند به کاهش اصطکاک و سایش کمک کند. از روغن‌های پنوماتیک مناسب و طبق دستورالعمل‌های فستو استفاده کنید.

5.2. بازرسی‌های دوره‌ای

به طور منظم وضعیت ظاهری “جک رادلس Festo” را از نظر نشتی هوا، آسیب‌های مکانیکی و خوردگی بررسی کنید. اطمینان حاصل کنید که اتصالات محکم و بدون نشتی هستند.

5.3. جلوگیری از بارگذاری بیش از حد

همواره از بارگذاری “جک رادلس Festo” بیش از ظرفیت اسمی آن خودداری کنید. بارگذاری بیش از حد می‌تواند منجر به کاهش طول عمر و خرابی زودرس شود.

5.4. رعایت شرایط محیطی توصیه شده

“جک رادلس Festo” را در شرایط محیطی مناسب و مطابق با مشخصات فنی آن به کار بگیرید. از قرار دادن آن در معرض دماهای بسیار بالا یا پایین، رطوبت زیاد و مواد خورنده خودداری کنید.
