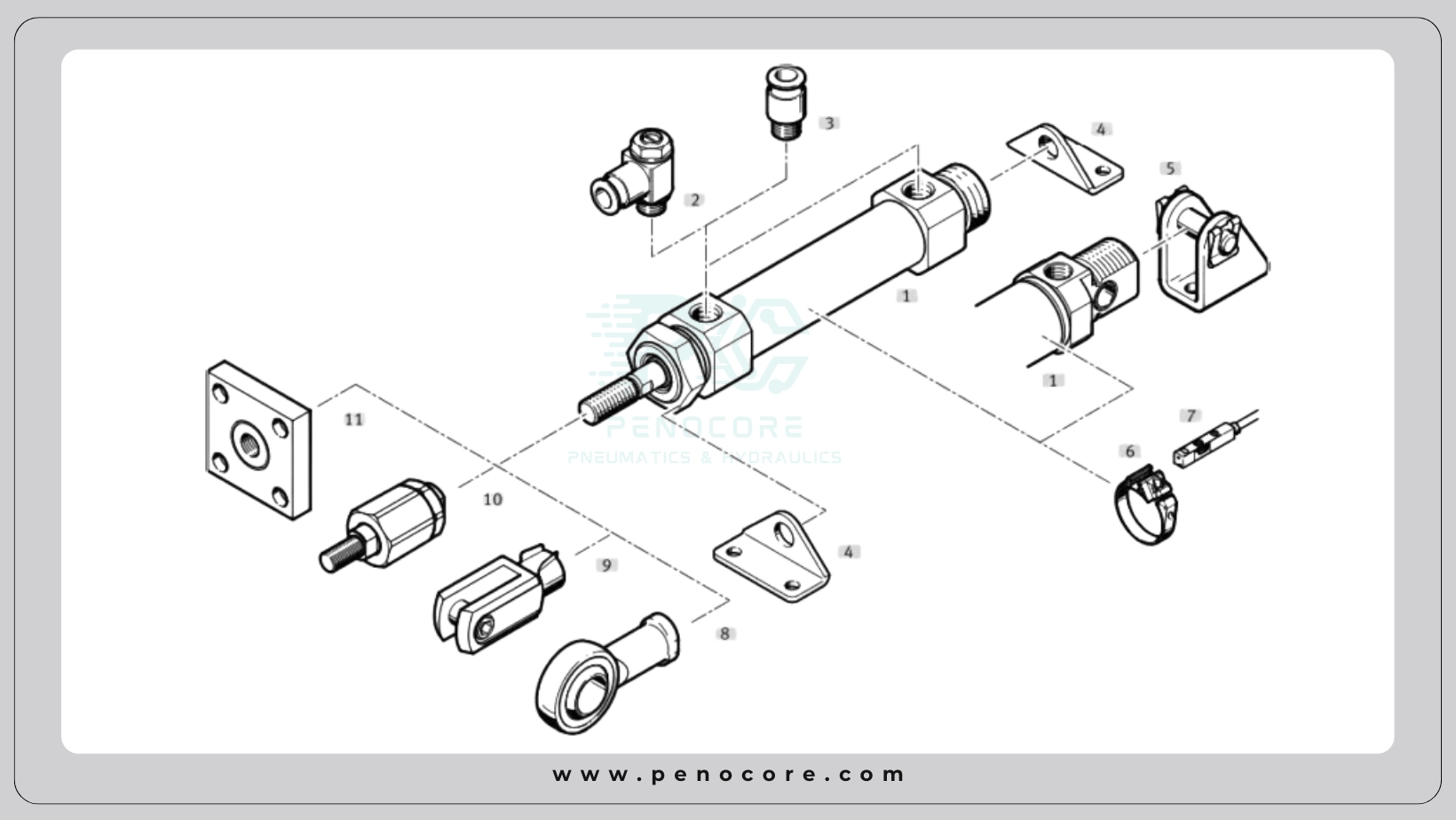

لوازم مورد نیاز برای راه اندازی یک سیستم پنوماتیک چیست؟
برای راه اندازی یک سیستم کامل، شما به مجموعهای از قطعات و لوازم جانبی جک پنوماتیک نیاز دارید. این چک لیست، که یک راهنمای خرید جک پنوماتیک و تجهیزات آن نیز محسوب میشود، شما را قدم به قدم با تمام این لوازم جانبی سیلندر پنوماتیک آشنا میکند.
بخش اول: چک لیست قطعات ضروری
چه زمانی باید از واحد مراقبت هوا استفاده کرد؟
پاسخ قطعی: همیشه! این قطعه، بیمه عمر سیستم شماست. هوای فشرده دارای رطوبت و ذرات معلق است که بدون فیلتراسیون، به شیر و سیلندر آسیب جدی میزند. رگلاتور نیز فشار را ثابت نگه میدارد تا از نوسان نیرو جلوگیری کند. عدم استفاده از آن، عمر تمام قطعات جانبی جک پنوماتیک شما را کاهش میدهد.
نحوه انتخاب شیر برقی مناسب برای سیلندر پنوماتیک چگونه است؟
انتخاب شیر به ۳ عامل بستگی دارد:
- نوع سیلندر: برای سیلندر یکطرفه از شیر ۳/۲ و برای سیلندر دوطرفه از شیر ۵/۲ استفاده کنید.
- نوع فرمان: برقی (Solenoid) برای اتوماسیون، دستی برای کنترل اپراتور.
- سایز پورت: باید با قطر شیلنگ شما یکسان باشد تا جلوی افت فشار را بگیرد. طبیعتاً سایز و برند، بر قیمت شیر برقی ۵/۲ تأثیر مستقیم دارد.
بهترین نوع شیلنگ برای دستگاههای صنعتی پنوماتیک کدام است؟
انتخاب بستگی به کاربرد دارد:
- شیلنگ پلی اورتان (PU): به دلیل انعطافپذیری بالا، بهترین گزینه برای قسمتهای متحرک دستگاه است.
- شیلنگ پلی آمید (Nylon): به دلیل مقاومت بیشتر، برای مسیرهای ثابت و طولانی مناسبتر است.
توصیه میشود از اتصالات فشاری پنوماتیک (Push-in) استفاده کنید که سرعت و سهولت در نحوه نصب جک پنوماتیک را به شدت افزایش میدهند.
اتصال خود تنظیم یا کروی سر شفت چه کاربردی دارد؟
این نوع از اتصالات سر شفت پنوماتیک یک قهرمان در جبران خطاست! اگر محور نصب سیلندر با محور قطعهکار دقیقاً همراستا نباشد، این مفصل کروی، ناهمراستایی را جبران کرده و از ایجاد نیروی جانبی و آسیب به شفت و بوشهای سیلندر جلوگیری میکند.

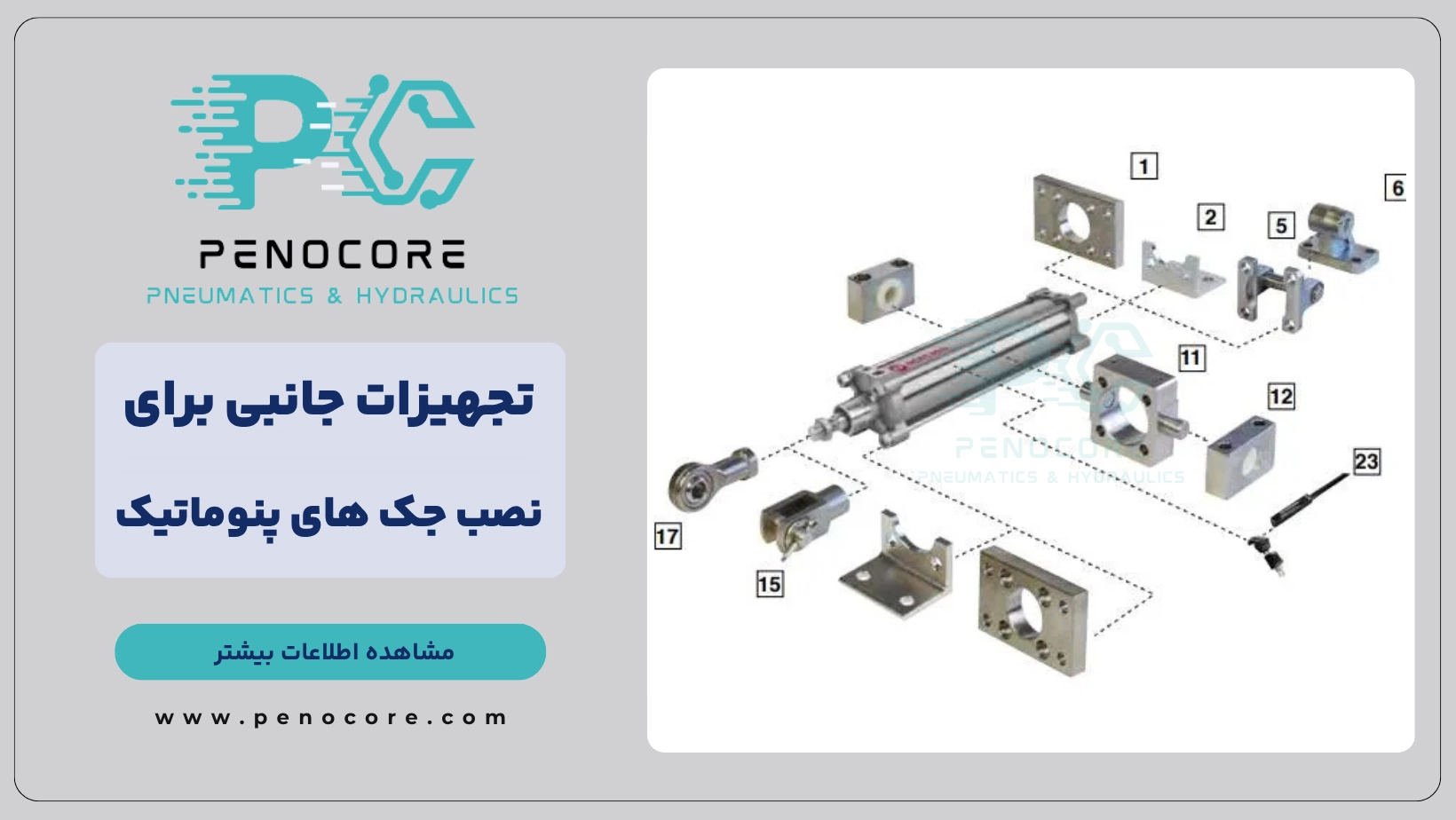

بخش دوم: راهنمای نصب و چالشهای رایج
تفاوت بین پایه مفصلی و پایه کفی جک پنوماتیک چیست؟
این سوال کلیدی در انتخاب انواع پایههای جک پنوماتیک است:
- پایه کفی (Foot Mount): سیلندر را به صورت ثابت و موازی با سطح نصب میکند. فقط برای اعمال نیروی کاملاً مستقیم و خطی مناسب است.
- پایه مفصلی (Clevis/Trunnion): به سیلندر اجازه حرکت زاویهای و چرخشی میدهد. اگر جک شما یک اهرم را حرکت میدهد، استفاده از این پایه الزامی است تا از شکستن شفت جلوگیری شود.
برای نصب عمودی جک پنوماتیک به چه پایهای نیاز است؟
برای کاربرد جک پنوماتیک عمودی، بهترین و ایمنترین گزینه، استفاده از **پایههای فلنجی (Flange Mount)** است. این پایهها به دلیل سطح اتکای بالا و اتصال محکم، نیروی وزن را به خوبی توزیع کرده و از لرزش جلوگیری میکنند.
چطور از سقوط بار در جک پنوماتیک نصب عمودی جلوگیری کنیم؟
این مهمترین نکته ایمنی در نحوه نصب جک پنوماتیک به صورت عمودی است. راه حل قطعی، استفاده از یک شیر ایمنی به نام **”پایلوت چک ولو” (Pilot Operated Check Valve)** است. این شیر مستقیماً روی پورت سیلندر نصب شده و در صورت قطع ناگهانی هوا، مسیر خروج را قفل کرده و از سقوط بار جلوگیری میکند.
چگونه سرعت جک پنوماتیک دو طرفه را تنظیم کنیم؟
برای تنظیم سرعت جک بادی، باید از یک قطعه کوچک اما حیاتی به نام **”فلو کنترل” (Flow Control Valve)** استفاده کنید. این شیر کوچک روی پورتهای ورودی/خروجی سیلندر نصب میشود. با چرخاندن پیچ آن، شما در واقع خروجی هوا را محدود کرده و سرعت حرکت پیستون را به دقت کنترل میکنید.
علت کندی حرکت و افت فشار در جک پنوماتیک چیست؟
این مشکل معمولاً به یکی از دلایل زیر رخ میدهد:
- نشتی هوا: شایعترین علت. تمام اتصالات را با آب و کف بررسی کنید.
- فشار یا دبی ناکافی: کمپرسور شما توان تامین هوای مورد نیاز را ندارد.
- گرفتگی مسیر: فیلتر واحد مراقبت یا صدا خفهکن شیر برقی ممکن است کثیف شده باشد.
- کوچک بودن قطر شیلنگ یا شیر: این قطعات مانند گلوگاه عمل کرده و جریان را محدود میکنند. این موضوع در محاسبه نیروی جک پنوماتیک و سرعت آن بسیار تاثیرگذار است.
محاسبهگر هوشمند لوازم جانبی
تعداد جکهای مورد نیاز خود را وارد کنید تا لیستی از قطعات پیشنهادی را دریافت نمایید.
لیست خرید پیشنهادی شما:
توجه: این لیست یک پیشنهاد بر اساس استانداردهای رایج است. لطفاً سایز پورتها و متراژ دقیق شیلنگ را بر اساس نیاز پروژه خود بررسی نمایید.
