نقشه شیر برقی پنوماتیک آموزش 0 تا 100

نقشه‌ شیر برقی پنوماتیک آموزش گام به گام نقشه خوانی

نقشه شیر برقی پنوماتیک از اصلی ترین مسائل مورد توجه تکنسین ها و مهندسان این حوزه است . نقشه خوانی شیر برقی پنوماتیک ممکن است در نگاه اول کمی پیچیده به نظر برسد، اما با یادگیری اصول اولیه و نمادهای رایج، به یک مهارت کاربردی و جذاب تبدیل می‌شود. در این مقاله به شما نشان می‌دهیم که چگونه نقشه‌های شماتیک شیر برقی را بخوانید، درک کنید و از آنها برای بهینه‌سازی سیستم‌های پنوماتیک استفاده کنید.

مقدمه

در این آموزش قصد داریم به شما نقشه‌خوانی شیر برقی پنوماتیک را به صورت گام به گام آموزش دهیم. درک صحیح از نمادهای شیر پنوماتیک و نماد شماتیک به شما این امکان را می‌دهد که سیستم‌های پیچیده را تحلیل کنید و عملکرد آن‌ها را بهتر درک کنید.

اهمیت نقشه خوانی شیر برقی

اگر قصد دارید یک سیستم پنوماتیک را نصب یا تعمیر کنید، باید بتوانید نقشه شیر برقی آن را بخوانید. نقشه‌های شماتیک به شما کمک می‌کنند که تمامی اجزا، اتصالات و جریان‌ها را درک کنید و سیستم را به درستی تنظیم کنید. همچنین، نقشه خوانی شما را از وقوع خطاهای پرهزینه و زمان‌بر جلوگیری می‌کند پس توصیه میکنیم برای درک درست عملکرد شیر برقی پنوماتیک ، نقشه خوانی را اصولی یاد بگیرید.

نمادهای شماتیک شیر برقی

یکی از کلیدهای موفقیت در نقشه خوانی، شناخت نمادهاست. هر جزء از شیر برقی یک نماد خاص دارد. برای مثال، نماد شیر یک مربع است که مسیرهای جریان را با خطوط نشان می‌دهد. هر خط نماد یک مسیر هواست. دانستن این نمادها، راه شما را در فهم نقشه‌ها روشن می‌کند.

نحوه استفاده از نقشه‌های شماتیک

برای استفاده از نقشه شماتیک، ابتدا باید موقعیت اجزا و اتصالات را بررسی کنید. نقشه به شما نشان می‌دهد که شیرها چگونه به سیستم متصل هستند و جریان هوا چگونه از طریق آنها عبور می‌کند. به عنوان مثال، یک نقشه ساده می‌تواند نشان دهد که شیر ورودی به یک سیلندر پنوماتیک متصل است و جریان هوا را به آن می‌رساند.

انواع نقشه‌های شیر برقی

نقشه‌های شماتیک شیر برقی به دو دسته کلی تقسیم می‌شوند: نقشه‌های ساده و چندلایه. نقشه‌های ساده، اطلاعات پایه‌ای را در اختیار شما قرار می‌دهند، در حالی که نقشه‌های چندلایه اطلاعات جزئی‌تر و پیچیده‌تری را نمایش می‌دهند.
قبل از آموزش نقشه خوانی شیر برقی پنوماتیک بیایید یک بار دیگر نکات حائز اهمیت را مرور کنیم چرا که در طول مسیر باید اشراف کامل بر عملکرد شیر های پنوماتیکی داشته باشیم.

تعریف عملکرد شیر پنوماتیک و علائم پایه

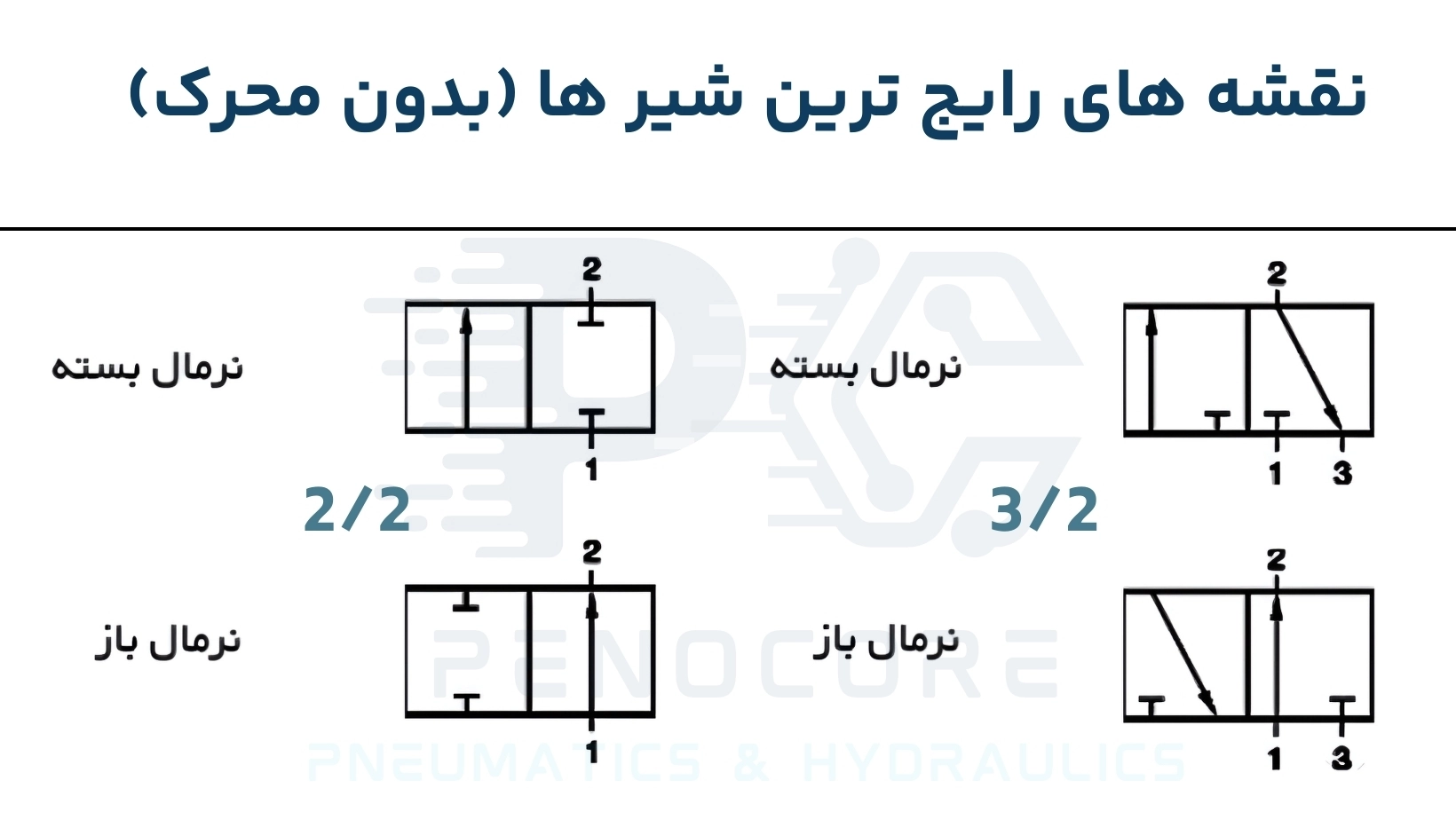

همانطور که میدانید شیر های پنوماتیک  در حالت های NC و NO (نرمالی کلوز و نرمالی اپن) به صورت پیشفرض قرار دارند که  به کمک یک محرک تغییر حالت میدهند و موجب تغییر مسیر سیال در سیستم شما میشوند. این محرک ها که میتوانند بوبین های برقی ، اهرم های دستی، قرقره ها و یا دیگر باشند مشخص کننده نوع شیر شما خواهند بود. (علائم در تصویر)
نقشه شیر های پنوماتیک معمولا برای دو وضعیت باز و بسته میتواند کشیده شود که در بیشتر اوقات نقشه مدل پیشفرض ان که ازین پس به آن حالت پایه یا بدون تحریک میگوییم  روی بدنه شیر شما توسط کارخانه کشیده میشود.

1. آشنایی با نمادهای نقشه شیر پنوماتیک

نقشه‌های پنوماتیک به کمک نمادهای خاص و استاندارد طراحی می‌شوند که نشان‌دهنده قطعات مختلف سیستم هستند. در این بخش به معرفی این نمادها می‌پردازیم:

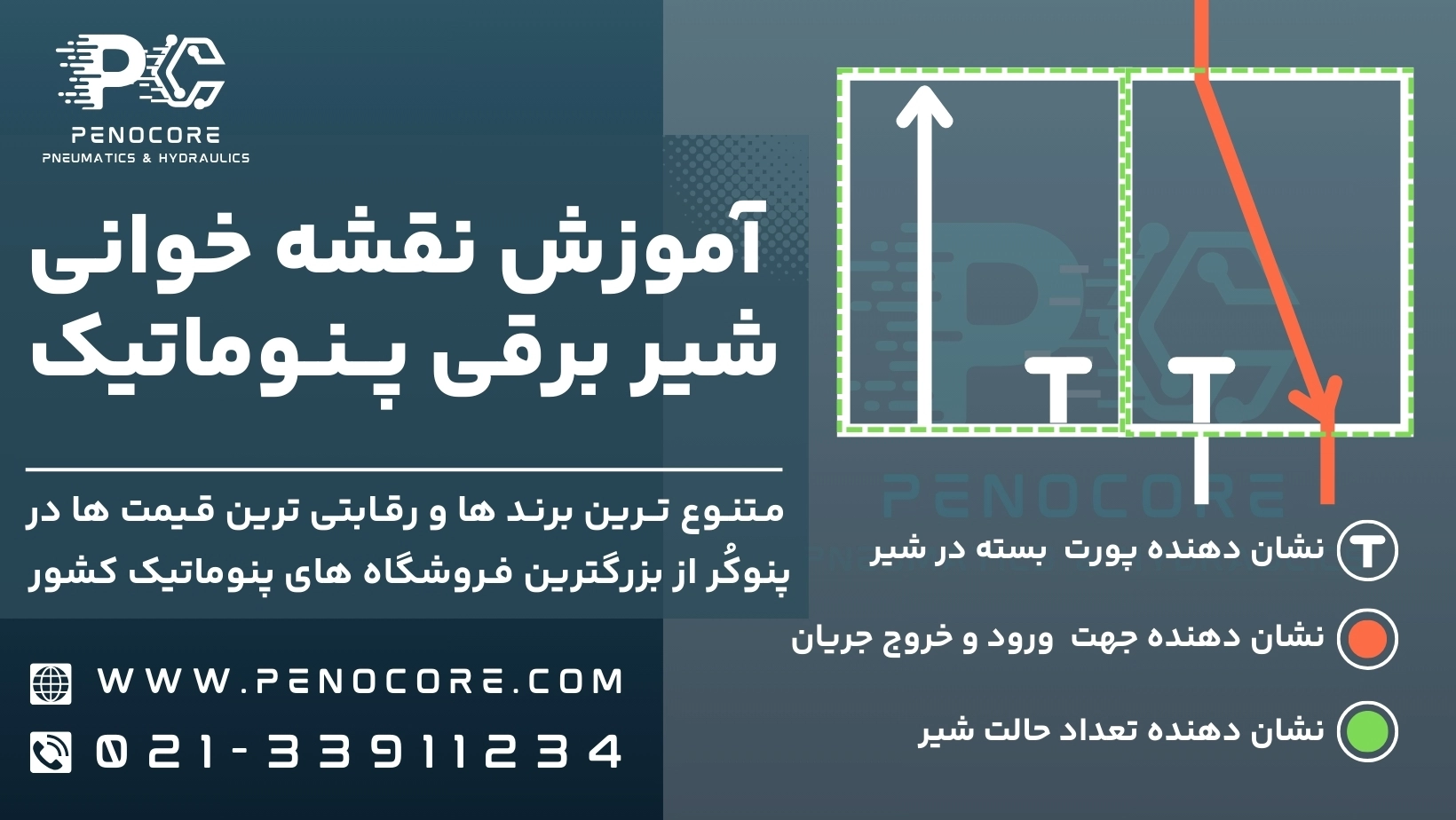

• مربع ها : مطابق با تصویر بالا هر مربع که با نقطه چین سبز نمایش داده شده نشان دهنده تعداد حالت های شیر ما میباشد، برای مثال در تصویر بالا دو مربع داریم پس تعداد حالت های شیر ما دو میباشد.
• شماره گذاری ها : تمام پورت ها در نقشه شیر برقی  شماره گذاری می شوند. شماره پورت عملکرد آن را نمایش می دهد. شماره ها همیشه روی مربع هایی که نمایانگر حالت پایه ی شیر هستند نشان داده می شوند. ( در تصویر بالا پورت ها شماره گذاری نشده اند!)

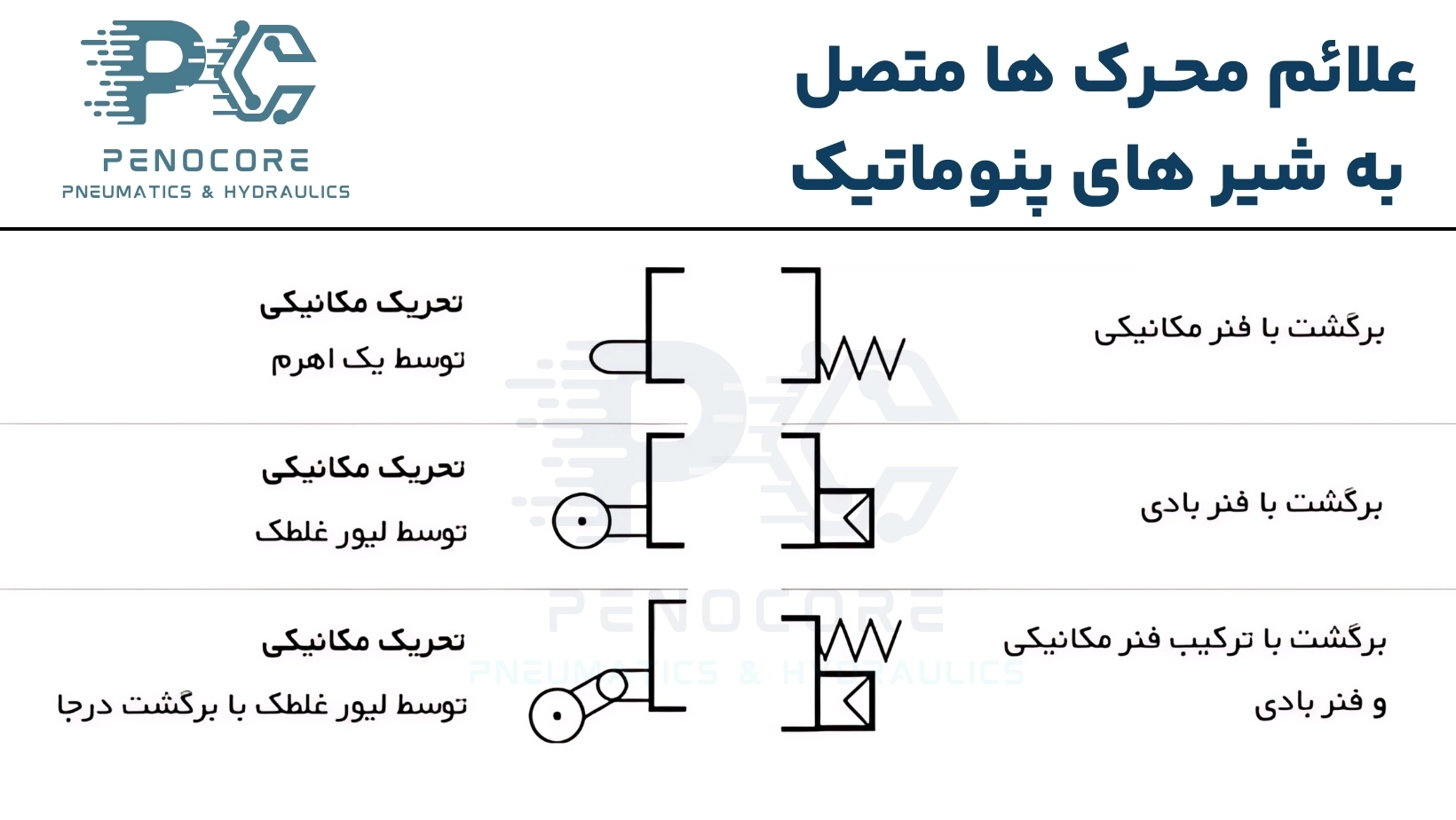

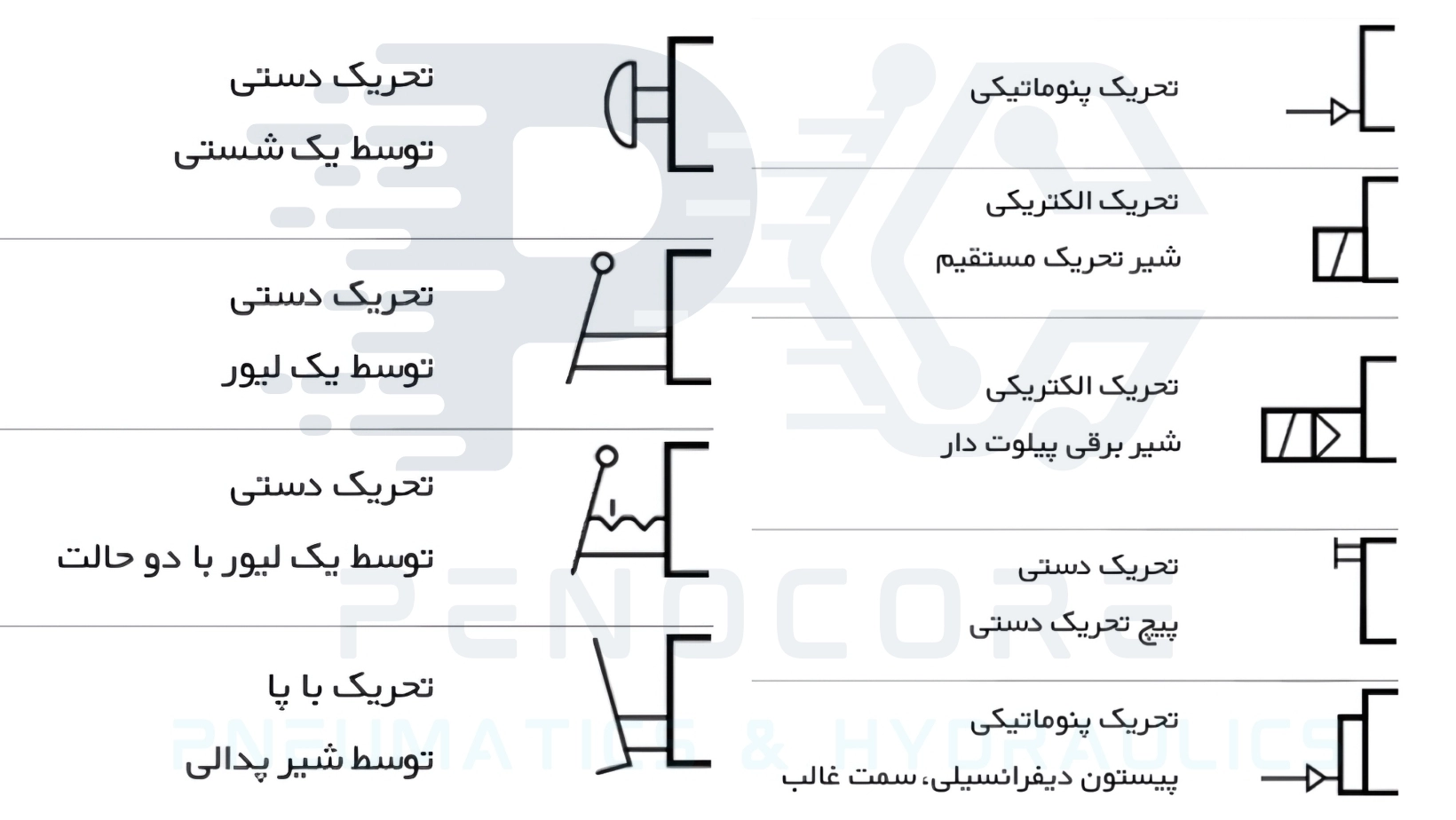

• علائم محرک های متصل به شیر:  در هر شیر نوع محرک متفاوت خواهد بود، در شیر برقی توسط بوبین ، در شیر قارچی یا پوش باتن توسط دکمه و در میکروسوئیچ ها توسط قرقره ها این تحریک انجام میشود که هر یک علامت خاص خود را در نقشه شیر پنوماتیک دارد (در تصویر بعدی تمامی محرک ها کشیده شده اند) .
• جهت جریان در شیر کنترل جهت: این نماد‌ها برای نشان دادن مسیری که هوا در سیستم حرکت می‌کند استفاده می‌شوند. بسته به نوع شیر (2/2، 3/2، 5/2) نمادها متفاوت خواهند بود.
• سیلندرهای پنوماتیک: این نمادها بیانگر سیلندرهایی هستند که با فشار هوا عمل می‌کنند و به دو نوع یک‌طرفه و دوطرفه تقسیم می‌شوند.
• فیلترها و تنظیم‌کننده‌های فشار: در نقشه‌ها، نمادهایی برای فیلترهای هوا و تنظیم‌کننده‌های فشار استفاده می‌شود که نقش مهمی در کیفیت عملکرد سیستم دارند.

2. اصول نقشه‌ خوانی شیر برقی پنوماتیک

برای فهمیدن نقشه‌های پنوماتیک، اولین گام درک ساختار کلی آن است. نقشه‌ خوانی شیر برقی به شما این امکان را می‌دهد تا بفهمید هوا از کجا وارد سیستم می‌شود، چگونه توزیع می‌شود و در نهایت به کجا خارج می‌شود.

• ورودی‌ها و خروجی‌ها: معمولاً ورودی‌ها با نمادهایی مانند P و خروجی‌ها با نمادهای A و B مشخص می‌شوند. وظیفه شما تشخیص این ورودی‌ها و خروجی‌ها از روی نقشه شیر برقی پنوماتیک و تحلیل نحوه اتصال آن‌ها به بقیه سیستم است.
• کنترل‌کننده‌ها: این بخش‌ها تعیین می‌کنند که چه زمانی و چگونه هوا وارد سیستم شود یا از آن خارج گردد. معمولاً از شیرهای کنترل جهت برای این کار استفاده می‌شود.

3. تشخیص نوع شیرها

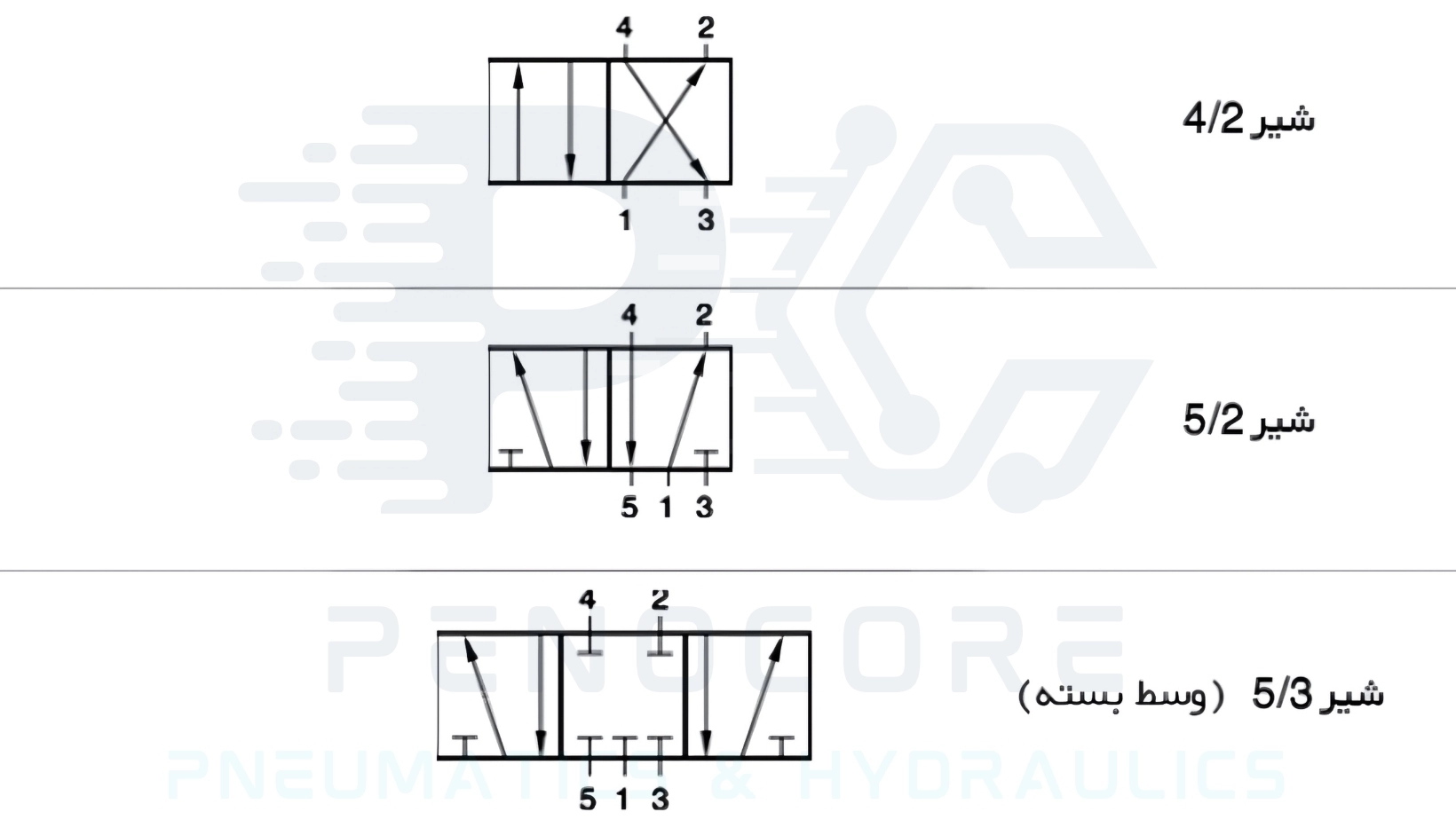

در سیستم‌های پنوماتیک از شیرهای مختلفی استفاده می‌شود که بسته به نیاز سیستم طراحی شده‌اند. در ادامه علاوه بر شرح عملکرد شیر ها ، انواع نقشه شیر برقی پنوماتیک را نیز به تصویر کشیدیم به عنوان مثال:

• شیرهای 2/2: این نوع شیرها دو پورت و دو وضعیت دارند و برای قطع و وصل جریان استفاده می‌شوند.
• شیرهای 3/2: این شیرها سه پورت و دو وضعیت دارند که معمولاً برای کنترل جابجایی‌های کوچک در سیلندرها استفاده می‌شوند.
• شیرهای 5/2: این نوع شیرها پنج پورت و دو وضعیت دارند و معمولاً در سیستم‌های پیچیده‌تر مانند کنترل سیلندرهای دوطرفه استفاده می‌شوند.

4. مزایای استفاده از نقشه‌های شیر برقی پنوماتیک

استفاده از نقشه‌های شیر برقی پنوماتیک مزایای فراوانی دارا میباشد که می‌تواند کارایی سیستم را بهبود دهد. از جمله این مزایا می‌توان به موارد زیر اشاره کرد:

• عیب‌یابی سریع‌تر: با داشتن نقشه شیر برقی پنوماتیک، شما به سرعت می‌توانید مشکلات احتمالی سیستم را تشخیص داده و رفع کنید.
• بهبود کارایی سیستم: نقشه شیر برقی پنوماتیک اگر دقیق باشند شما کمک می‌کنند تا سیستم خود را بهینه‌تر طراحی کنید و از هدر رفت منابع جلوگیری کنید.
• رعایت ایمنی: با استفاده از نقشه‌ها می‌توانید سیستم را طبق استانداردهای ایمنی اجرا کرده و از بروز حوادث جلوگیری کنید.

5. روش‌های پیدا کردن نقشه‌ شیر برقی پنوماتیک

برای یافتن نقشه‌های دقیق و استاندارد از نقشه شیر برقی پنوماتیک، می‌توانید از روش‌های زیر استفاده کنید:

• وب‌سایت‌های تولیدکنندگان: تولیدکنندگانی مانند Festo و SMC اغلب نقشه‌های شیرهای برقی پنوماتیک را در وب‌سایت‌های خود قرار می‌دهند.
• کتاب‌های فنی: بسیاری از کتاب‌های مهندسی شامل نمونه نقشه‌های استاندارد هستند.
• نرم‌افزارهای CAD: نرم‌افزارهای CAD مثل AutoCAD و SolidWorks هم قابلیت ایجاد نقشه‌های شماتیک شیرهای برقی پنوماتیک را دارند.
• جعبه یا برچسب روی قطعه: در بسیاری از مواقع تصویر نقشه شیر شما روی شیر توسط شرکت تولید کننده چسپانده میشود.

جمع‌بندی:

در این آموزش گام به گام به شما نحوه خواندن نقشه شیر برقی پنوماتیک را توضیح دادیم و نمادهای نقشه شیر برقی پنوماتیک و نماد شماتیک را معرفی کردیم. همچنین به مزایای استفاده از این نقشه‌ها و روش‌های پیدا کردن آن‌ها اشاره کردیم. با این دانش، شما می‌توانید به راحتی نقشه‌های پنوماتیک را تفسیر کرده و سیستم‌های خود را بهینه‌تر طراحی کنید.
