جک چهارمیل نورگرن

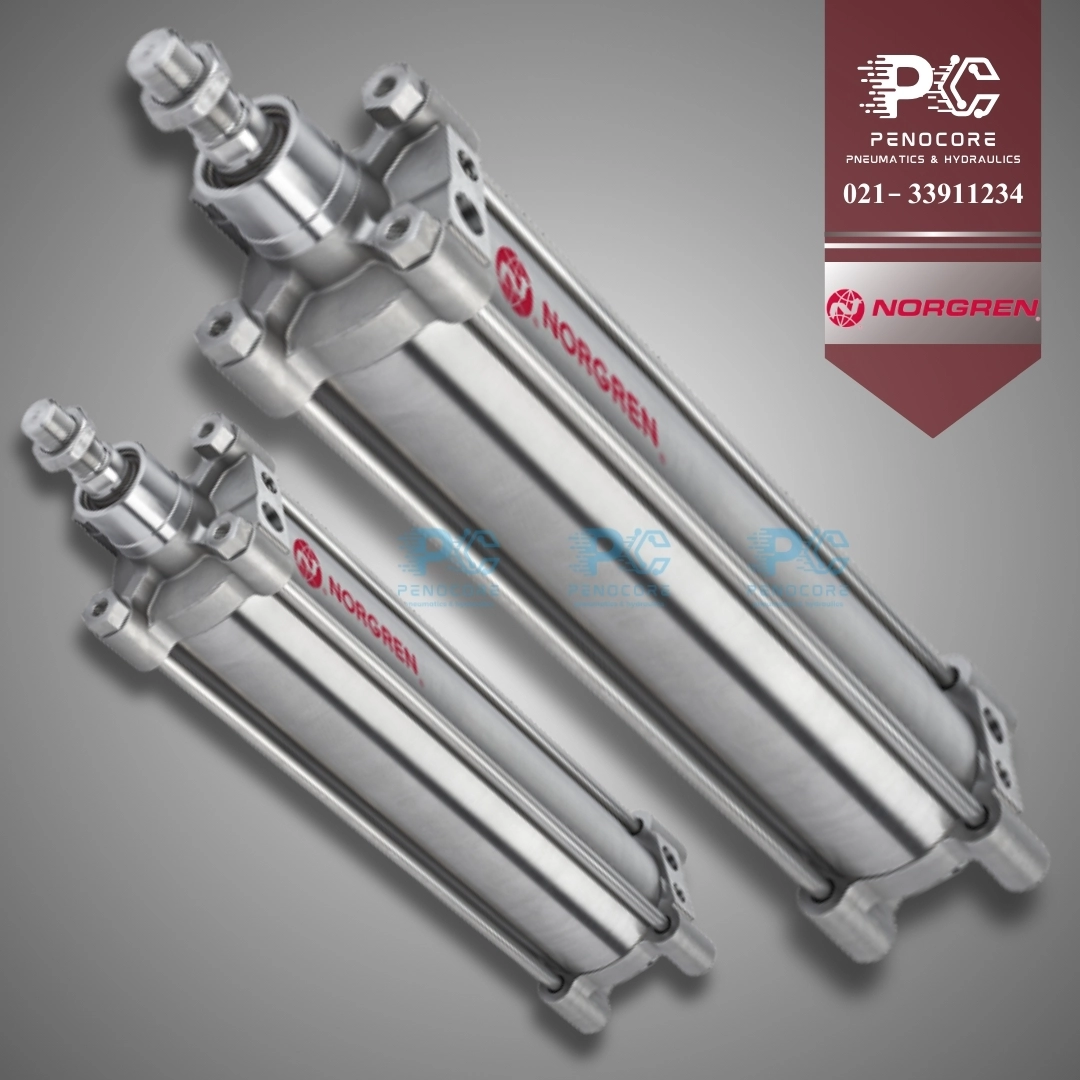

راهنمای جامع جک چهارمیل نورگرن: انتخاب قدرتمند برای اتوماسیون صنعتی

در قلب تپنده اتوماسیون صنعتی، انتخاب قطعات پنوماتیک با دوام و کارآمد، کلید موفقیت و پایداری سیستم‌هاست. در این میان، جک چهارمیل نورگرن (Norgren Tie-Rod Cylinder)، محصولی برجسته از شرکت معتبر نورگرن (Norgren)، به لطف طراحی بی‌نقص و استحکام مثال‌زدنی، به گزینه‌ای محبوب برای مهندسان و طراحان سیستم‌های پنوماتیک تبدیل شده است. این سیلندرهای پنوماتیک که با چهار میله راهنما (Tie Rod) تقویت شده‌اند، برای کاربردهای سنگین و نیازمند دقت بالا، راه‌حلی ایده‌آل به شمار می‌روند.

اگر به دنبال یک سیلندر پنوماتیک مستحکم و مطمئن برای بهینه‌سازی فرآیندهای اتوماسیون خود هستید، جک چهار میل Norgren می‌تواند پاسخگوی نیازهای شما باشد. این راهنمای کامل، شما را قدم به قدم با مفهوم، مزایا، کاربردها، مدل‌های مختلف و نکات ضروری در انتخاب و خرید سیلندر چهار میل نورگرن آشنا می‌کند. هدف ما، ارائه اطلاعات شفاف و کاربردی برای یاری رساندن به شما در گزینش بهترین مدل متناسب با پروژه‌تان است.

در ادامه، ویژگی‌های فنی، برتری‌های رقابتی و موارد استفاده متنوع جک چهارمیل نورگرن را به تفصیل بررسی خواهیم کرد و به پرسش‌های رایج شما پاسخ خواهیم داد تا با اطمینان کامل، بهترین تصمیم را بگیرید.

۱. جک چهارمیل نورگرن چیست؟ نگاهی به ساختار و ویژگی‌ها

برای درک بهتر این قطعه کلیدی، ابتدا به تعریف و ویژگی‌های بنیادین آن می‌پردازیم.

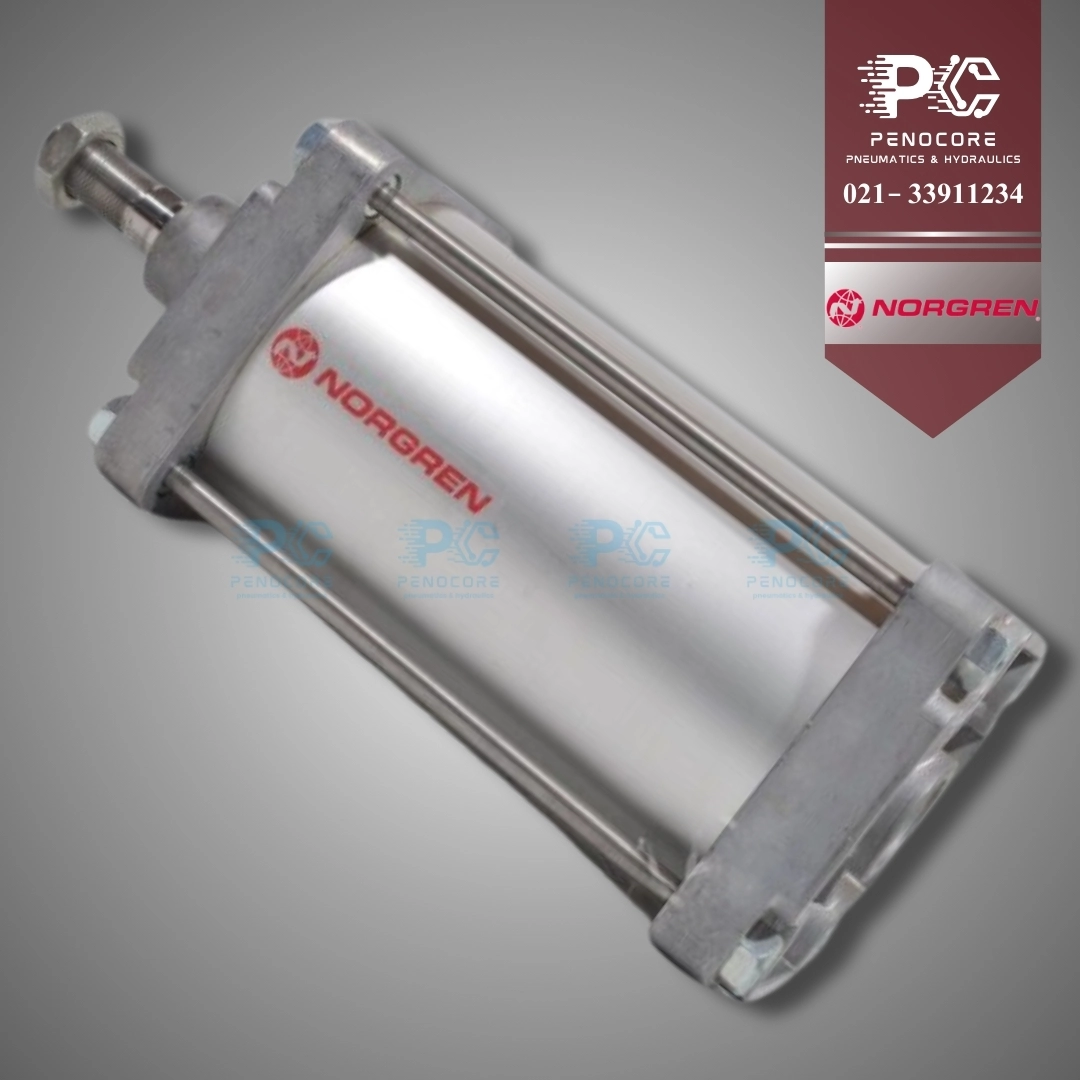

۱.۱. تعریف و ساختار فنی جک چهارمیل

جک چهارمیل نورگرن یک نوع عملگر خطی پنوماتیک (سیلندر) است که مشخصه اصلی آن، وجود چهار میله فولادی (معمولاً با روکش کروم سخت برای مقاومت بیشتر) است. این میله‌ها، دو صفحه انتهایی (سر و ته) سیلندر را به شکلی محکم به هم متصل می‌کنند. این طراحی منحصر به فرد، استحکام مکانیکی فوق‌العاده‌ای به سیلندر بخشیده و مقاومت آن را در برابر فشار کاری بالا و نیروهای جانبی ناخواسته به طور قابل توجهی افزایش می‌دهد. درون بدنه سیلندر، پیستونی قرار دارد که تحت تاثیر فشار هوای فشرده، حرکت خطی رفت و برگشتی را انجام می‌دهد. این حرکت از طریق شفت (میله پیستون) به مکانیزم یا قطعه کار مورد نظر منتقل می‌شود.

۱.۲. چرا طراحی چهار میله‌ای مهم است؟ (مزایای کلیدی)

استفاده از چهار میله هادی در سیلندر چهار میل نورگرن مزایای متعددی را به ارمغان می‌آورد:

• استحکام مکانیکی بی‌نظیر: توزیع یکنواخت نیرو توسط چهار میله، از هرگونه خمش یا تغییر شکل بدنه سیلندر، حتی زیر بارهای سنگین، جلوگیری می‌کند.
• پایداری و دقت حرکت بالا: این ساختار، لرزش‌های احتمالی را به حداقل رسانده و حرکتی نرم، دقیق و پایدار را تضمین می‌کند.
• ظرفیت تحمل بار بالا: ایده‌آل برای کاربردهایی که نیاز به جابجایی یا اعمال نیروی زیاد دارند.
• طول عمر و دوام بالا: استفاده از مواد اولیه مرغوب و ساختار تقویت‌شده، عمر مفید طولانی‌تری را برای جک چهار میل Norgren رقم می‌زند.
• نصب آسان متعلقات: فضای ایجاد شده توسط میله‌ها، نصب سنسورهای تشخیص موقعیت، ضربه‌گیرها و سایر تجهیزات جانبی را تسهیل می‌کند.

۱.۳. نقش کیفیت ساخت نورگرن در عملکرد

نورگرن، به عنوان پیشرو در فناوری پنوماتیک، تعهد بالایی به کیفیت دارد. جک‌های چهارمیل نورگرن با بهره‌گیری از بهترین مواد اولیه، ماشین‌کاری دقیق و کنترل‌های کیفی سخت‌گیرانه تولید می‌شوند تا عملکردی قابل اعتماد و بی‌وقفه را در سخت‌ترین شرایط صنعتی ارائه دهند.

۲. چرا سیلندر چهار میل نورگرن را انتخاب کنیم؟ (مزایای کاربردی)

استفاده از جک چهارمیل نورگرن در سیستم‌های پنوماتیک، مزایای ملموسی به همراه دارد:

• مقاومت عالی در برابر نیروهای جانبی: طراحی چهار میله، پایداری بی‌نظیری در مقابل گشتاور و نیروهای عمود بر محور حرکت ایجاد می‌کند و عملکرد بدون لرزش را تضمین می‌نماید.
• دقت و تکرارپذیری حرکت: ساختار صلب جک چهارمیل نورگرن، حرکت خطی دقیق و قابل اطمینانی را فراهم می‌کند که برای کاربردهای موقعیت‌یابی (Positioning) حیاتی است.
• تنوع گسترده در ابعاد و کورس: نورگرن این سیلندرها را در قطرهای پیستون و طول کورس‌های متنوعی عرضه می‌کند تا پاسخگوی نیازهای گوناگون باشد. (برای مشاهده مدل‌های موجود، به صفحه محصولات جک چهارمیل پنوماتیک مراجعه کنید.)
• قابلیت نصب آسان سنسور: امکان نصب سریع و آسان انواع سنسورهای مغناطیسی (Reed Switch یا Solid State) برای کنترل دقیق موقعیت پیستون وجود دارد.
• سازگاری با اتصالات استاندارد: این جک‌ها با انواع اتصالات و فیتینگ‌های پنوماتیک استاندارد سازگار هستند و به راحتی در سیستم‌های موجود ادغام می‌شوند.

۳. کاربردهای رایج جک چهار میل Norgren در صنایع

به لطف استحکام و دقت بالا، جک چهارمیل نورگرن در طیف وسیعی از صنایع و ماشین‌آلات مورد استفاده قرار می‌گیرد:

• صنایع بسته‌بندی: در دستگاه‌های پرکن، درب‌بند، لیبل‌زن و سیستم‌های کارتنینگ.
• خطوط مونتاژ و جابجایی مواد: به عنوان عملگر در نوار نقاله‌ها، سیستم‌های Pick & Place و ربات‌های ساده.
• ماشین‌آلات جوشکاری و برش: برای کلمپ کردن قطعات، حرکت دادن تورچ یا ابزار برش.
• پرس‌های پنوماتیک: جهت اعمال نیروی دقیق در فرآیندهای پرس‌کاری، فرم‌دهی و مونتاژ.
• تجهیزات CNC و ماشین‌ابزار: در برخی مکانیزم‌های کمکی مانند تعویض ابزار یا باز و بست درب‌ها.
• صنایع چوب و کاغذ.
• صنایع غذایی و دارویی (با مدل‌های خاص).

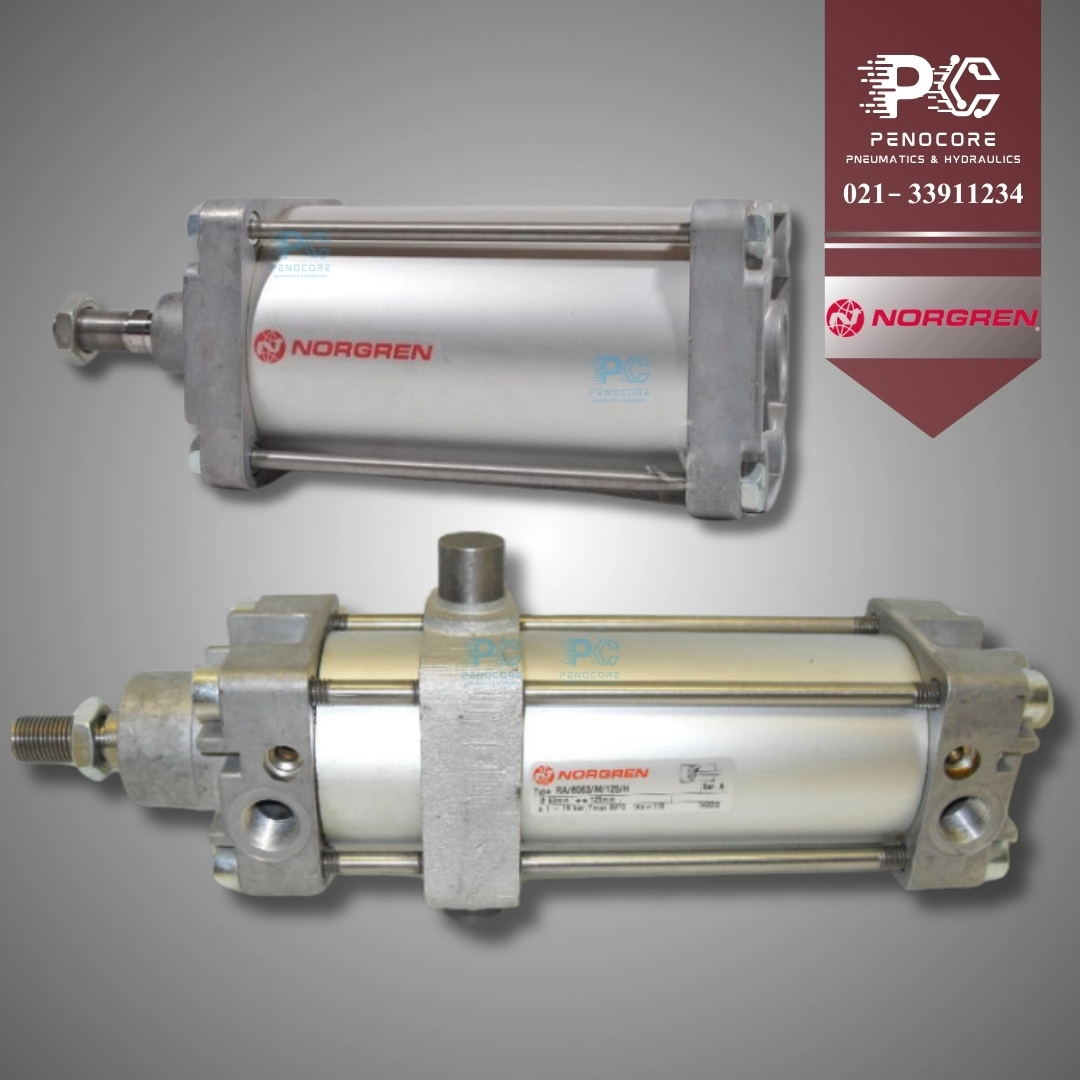

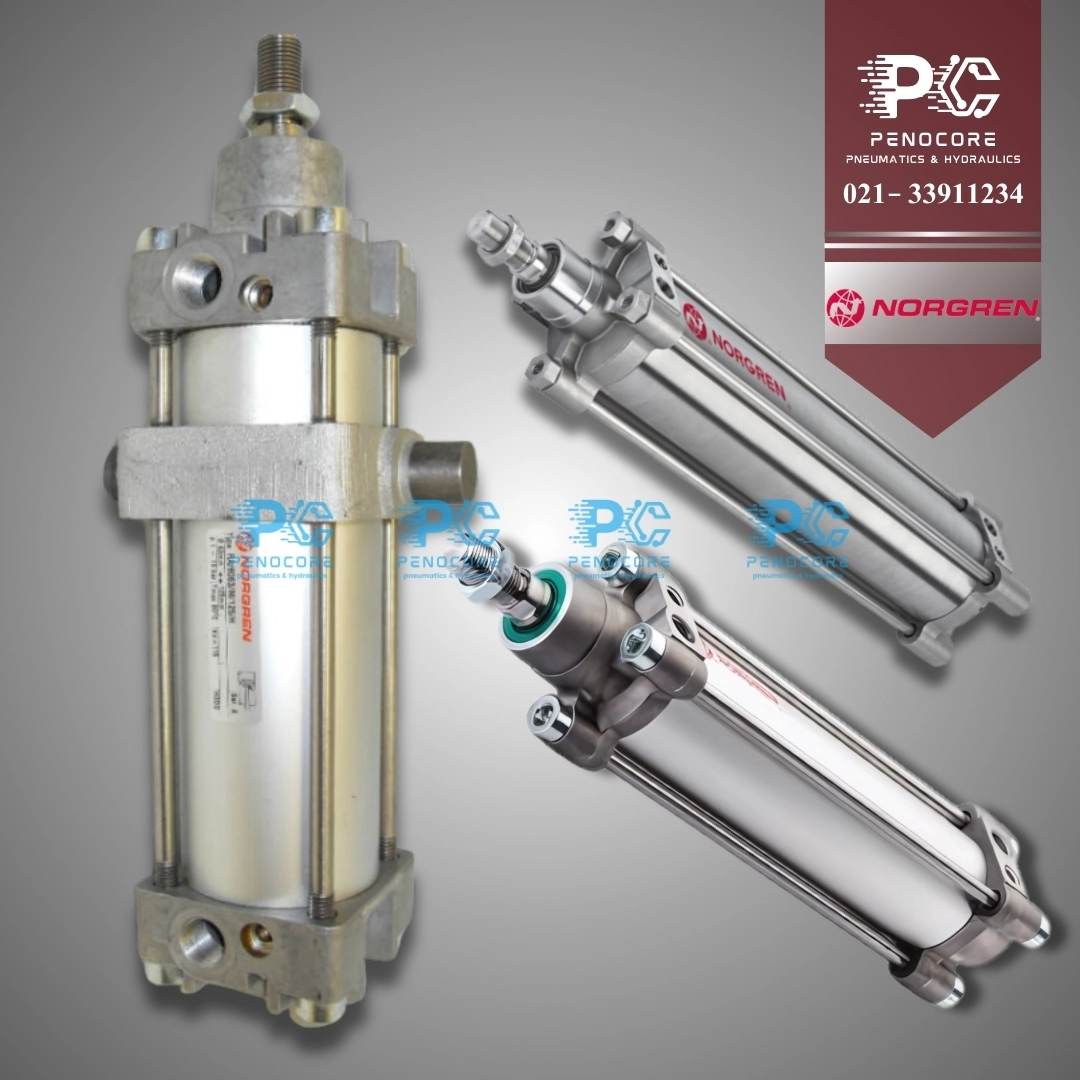

تنوع بالا در مدل و سایز های جک چهارمیل نورگرن، مناسب برای انواع مصارف صنعتی

۴. انواع جک چهارمیل نورگرن: کدام مدل مناسب شماست؟

نورگرن برای پوشش نیازهای مختلف، جک‌های چهارمیل خود را در مدل‌ها و استانداردهای متنوعی ارائه می‌دهد:

۴.۱. جک‌های چهارمیل استاندارد ISO 6431 (منسوخ شده، جایگزین: ISO 15552)

این استاندارد قدیمی‌تر، ابعاد اصلی و نصب را مشخص می‌کرد. اگرچه هنوز در برخی سیستم‌های قدیمی یافت می‌شود، اما عمدتاً با استاندارد جدیدتر جایگزین شده است.

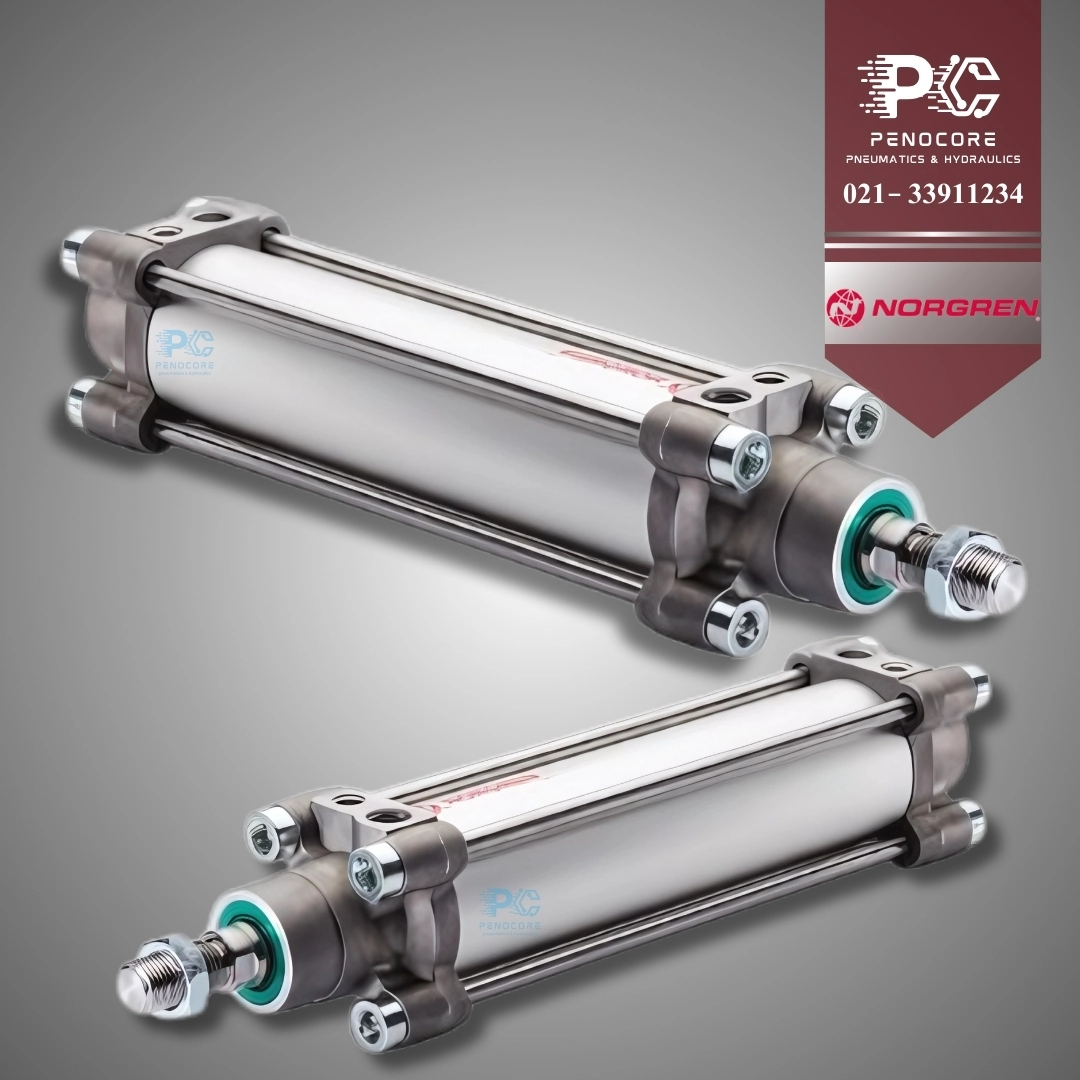

۴.۲. جک‌های چهارمیل استاندارد ISO 15552

این استاندارد بین‌المللی فعلی و جامع‌تر است که ابعاد نصب، مشخصات فنی، الزامات عملکردی و تست‌ها را به طور دقیق تعریف می‌کند. سیلندرهای ISO 15552 نورگرن، قابلیت تعویض‌پذیری بالایی با سایر برندهای معتبر دارند و از عملکرد و دوام بهتری برخوردارند. این مدل‌ها رایج‌ترین نوع جک چهارمیل نورگرن هستند.

۴.۳. جک‌های چهارمیل کامپکت

با حفظ ساختار چهار میله‌ای، این مدل‌ها دارای طول بدنه‌ی کوتاه‌تری هستند و برای کاربردهایی که با محدودیت فضا مواجه‌اند، طراحی شده‌اند.

۴.۴. جک‌های چهارمیل مقاوم در برابر خوردگی

برای محیط‌های مرطوب، شیمیایی یا نیازمند شستشو (مانند صنایع غذایی)، نورگرن مدل‌هایی با بدنه‌ی استنلس استیل یا پوشش‌های محافظ ویژه ارائه می‌دهد.

۴.۵. جک‌های چهارمیل با راهنما (Guided Cylinders)

در این مدل‌ها، راهنماهای خطی (Linear Guides) با سیلندر یکپارچه شده‌اند. این طراحی، دقت حرکت را به شکل چشمگیری افزایش داده و قابلیت تحمل بارهای جانبی و گشتاور را بسیار بالا می‌برد؛ ایده‌آل برای کاربردهای دقیق و نیازمند صلبیت بالا.

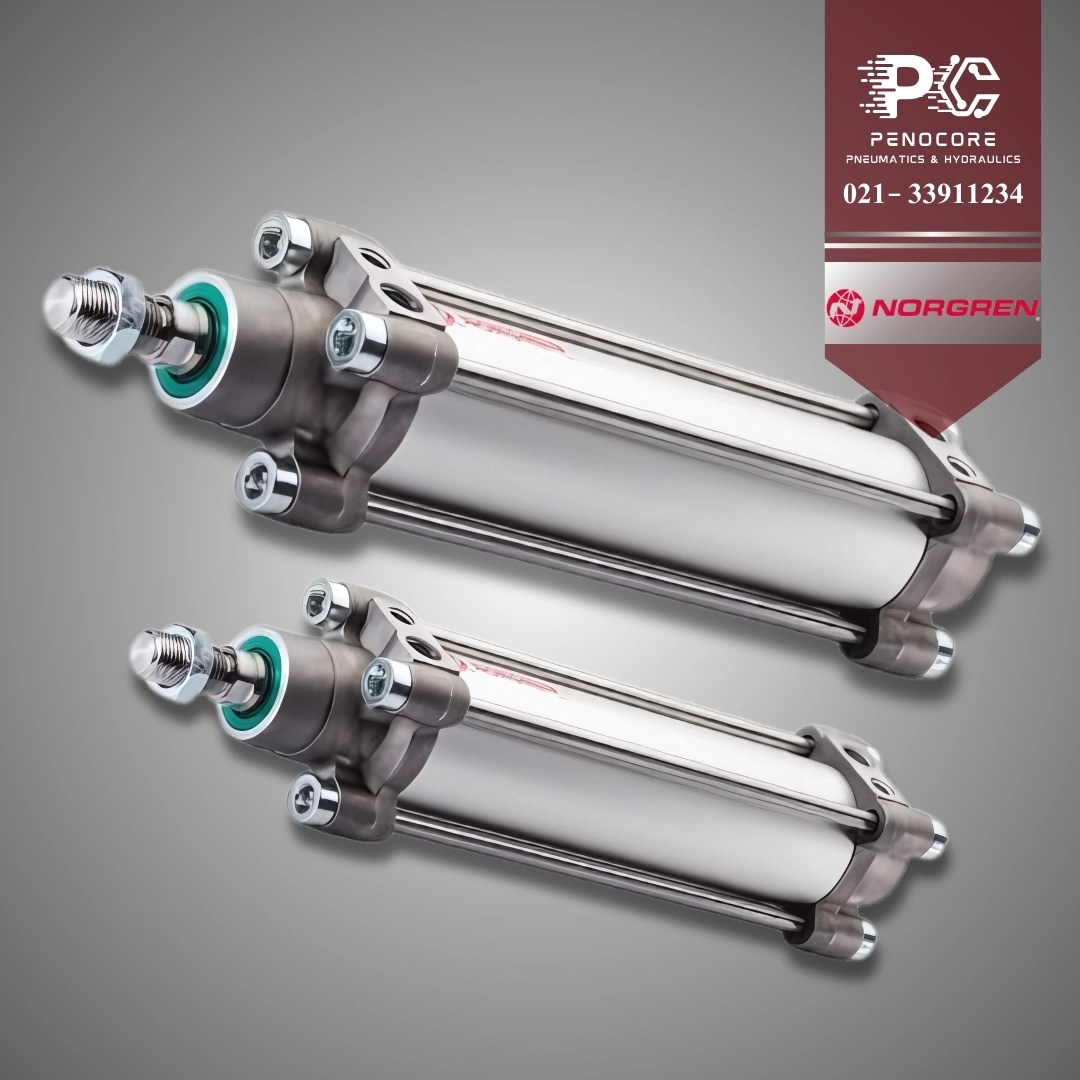

۵. راهنمای خرید جک چهارمیل نورگرن: نکات کلیدی انتخاب

انتخاب صحیح جک چهارمیل نورگرن نیازمند بررسی دقیق پارامترهای فنی و کاربردی است. این نکات به شما در یک خرید هوشمندانه کمک می‌کنند:

1. محاسبه دقیق نیروی مورد نیاز: مهم‌ترین پارامتر! نیروی تئوری خروجی جک از فرمول $F = P \times A$ (نیرو = فشار × مساحت پیستون) به دست می‌آید. $A = \pi \times (D/2)^2$ که $D$ قطر پیستون است. همیشه ضریب اطمینان (معمولاً ۱.۲۵ تا ۲) را در نظر بگیرید و فشار کاری واقعی سیستم خود را ملاک قرار دهید.
2. تعیین طول کورس (Stroke Length): طول کورس باید متناسب با حداکثر مسافت مورد نیاز برای جابجایی باشد.
3. تحلیل نوع بار و نحوه اتصال: وزن بار، مرکز ثقل آن، نحوه اتصال به شفت (مستقیم، لولایی، …) و وجود نیروهای جانبی یا گشتاور، در انتخاب قطر شفت و نوع اتصالات انتهایی (Mounting) بسیار مهم است.
4. ارزیابی شرایط محیطی: دما، رطوبت، گرد و غبار، مواد شیمیایی و … می‌توانند بر انتخاب متریال بدنه، نوع آب‌بندها (Seals) و نیاز به مدل‌های خاص (مانند ضد خوردگی) تاثیر بگذارند.
5. انتخاب اتصالات پنوماتیک و متعلقات: سایز پورت‌های ورودی/خروجی هوا، نوع فیتینگ‌ها، نیاز به شیر کنترل سرعت، سنسور، ضربه‌گیر (Cushioning) و براکت‌های نصب را مشخص کنید.
6. توجه به استانداردها: اطمینان حاصل کنید که جک انتخابی با استانداردهای مورد نیاز پروژه یا صنعت شما (معمولاً ISO 15552) مطابقت دارد.
7. مقایسه فنی و قیمت: کاتالوگ‌ها و دیتاشیت‌های مدل‌های مختلف جک چهار میل Norgren را بررسی کرده و مشخصات فنی (فشار و دمای کاری، جنس قطعات، نوع ضربه‌گیر و …) و قیمت جک پنوماتیک را مقایسه کنید تا بهترین گزینه اقتصادی و فنی را بیابید. (برای استعلام قیمت و مشاوره فنی، با کارشناسان ما تماس بگیرید).

۶. نگهداری و افزایش طول عمر جک چهارمیل نورگرن

با رعایت چند نکته ساده، می‌توانید عمر مفید سیلندر چهار میل نورگرن خود را به حداکثر برسانید:

• نصب دقیق و تراز: اطمینان حاصل کنید که جک کاملاً تراز نصب شده و هیچ نیروی جانبی ناخواسته‌ای به شفت آن وارد نمی‌شود.
• هوای فشرده با کیفیت: استفاده از هوای تمیز، خشک و عاری از ذرات روغن و آب، حیاتی است. نصب واحد مراقبت هوا (FRL) مناسب قبل از جک ضروری است.
• روغن‌کاری (در صورت لزوم): اکثر جک‌های مدرن نورگرن دارای روغن‌کاری دائمی (Lubricated for life) هستند. اما اگر مدل خاصی نیاز به روغن‌کاری دارد، از روغن پنوماتیک مناسب و طبق دستورالعمل سازنده استفاده کنید.
• بازرسی‌های منظم: به صورت دوره‌ای اتصالات، آب‌بندها (برای نشتی هوا) و وضعیت کلی جک را بررسی کنید.
• جلوگیری از اضافه بار و ضربه: هرگز جک را بیش از ظرفیت نامی آن تحت بار قرار ندهید و از وارد شدن ضربات مکانیکی شدید به بدنه یا شفت آن جلوگیری کنید. استفاده از ضربه‌گیرهای داخلی (Adjustable Cushioning) یا خارجی می‌تواند مفید باشد.

۷. مقایسه جک چهارمیل نورگرن با سایر سیلندرها

درک تفاوت‌ها به انتخاب بهتر کمک می‌کند پس به مقایسه با انواع سیلندر پنوماتیک میپردازیم :

۷.۱. جک چهارمیل در برابر سیلندر پروفیلی (Profile Cylinder)

سیلندرهای پروفیلی (معمولاً با بدنه آلومینیومی شیاردار) ظاهری مدرن‌تر و سطحی صاف‌تر برای نصب سنسور دارند و اندکی سبک‌تر هستند. اما جک چهارمیل نورگرن به دلیل ساختار چهار میله‌ای، ذاتاً استحکام بیشتری در برابر خمش و نیروهای جانبی دارد و برای کاربردهای سنگین‌تر، انتخاب مطمئن‌تری است.

۷.۲. جک چهارمیل در برابر سیلندر کامپکت (Compact Cylinder)

سیلندرهای کامپکت برای فضاهای بسیار محدود طراحی شده‌اند. در حالی که نورگرن مدل‌های چهارمیل کامپکت هم دارد، اما به طور کلی، جک‌های چهارمیل استاندارد (مانند ISO 15552) به دلیل طول بیشتر بدنه، معمولاً قابلیت نصب ضربه‌گیرهای موثرتر و طول عمر بالاتری در سیکل‌های کاری زیاد دارند.

۷.۳. برتری جک چهارمیل در کاربردهای سنگین

در شرایطی که با بارهای سنگین، کورس‌های بلند، احتمال وجود نیروهای جانبی یا نیاز به پایداری و دقت بالا مواجه هستید، ساختار ذاتی جک چهارمیل نورگرن آن را به گزینه‌ای برتر نسبت به بسیاری از طرح‌های دیگر سیلندر پنوماتیک تبدیل می‌کند.

۸. نتیجه‌گیری: چرا جک چهارمیل نورگرن انتخابی هوشمندانه است?

جک چهارمیل نورگرن با تکیه بر طراحی مهندسی‌شده، کیفیت ساخت بالا و استحکام ذاتی، یک راه‌حل پنوماتیک قابل اعتماد برای طیف وسیعی از کاربردهای اتوماسیون صنعتی، به‌ویژه در شرایط کاری سخت و نیازمند دقت بالا، محسوب می‌شود. ساختار منحصربه‌فرد چهار میله‌ای، پایداری، مقاومت در برابر بار و طول عمر بالا را تضمین می‌کند.

با در نظر گرفتن دقیق نیازهای کاربردی، انتخاب مدل مناسب از میان انواع مختلف (بر اساس استاندارد، ابعاد، ویژگی‌های خاص) و رعایت اصول نگهداری، می‌توانید سال‌ها از عملکرد بی‌نقص سیلندر چهار میل Norgren در سیستم‌های خود بهره‌مند شوید. این راهنما کوشید تا دید جامعی نسبت به این محصول کلیدی ارائه دهد.

۹. پرسش و پاسخ‌های متداول (FAQ)

سوال ۱: تفاوت کلیدی بین جک چهارمیل و سیلندر پروفیلی چیست؟

پاسخ: تفاوت اصلی در ساختار بدنه است. جک چهارمیل از ۴ میله خارجی برای اتصال سر و ته و ایجاد استحکام استفاده می‌کند، در حالی که سیلندر پروفیلی بدنه‌ای یکپارچه (معمولاً آلومینیومی اکسترود شده) با شیارهای داخلی یا خارجی دارد. جک چهارمیل عموماً برای بارهای سنگین‌تر و مقاومت بیشتر در برابر نیروهای جانبی مناسب‌تر است.

سوال ۲: چگونه عمر جک چهارمیل نورگرن را بیشتر کنیم؟

پاسخ: با نصب صحیح و تراز، استفاده از هوای فشرده تمیز و خشک (با واحد مراقبت مناسب)، روغن‌کاری صحیح (فقط در صورت نیاز مدل)، بازرسی‌های دوره‌ای برای نشتی و آسیب، و جلوگیری از اعمال بار بیش از حد و ضربات ناگهانی.

سوال ۳: آیا جک چهارمیل نورگرن برای محیط‌های مرطوب یا شیمیایی مناسب است؟

پاسخ: مدل‌های استاندارد ممکن است در این شرایط دچار خوردگی شوند. نورگرن مدل‌های ویژه‌ای با متریال مقاوم به خوردگی (مانند استنلس استیل) یا پوشش‌های محافظ ارائه می‌دهد که برای این کاربردها باید انتخاب شوند.

سوال ۴: نحوه نصب سنسور روی جک چهارمیل نورگرن چگونه است؟

پاسخ: اکثر مدل‌های ISO 15552 دارای شیارهایی روی بدنه یا براکت‌های مخصوصی هستند که امکان نصب آسان سنسورهای مغناطیسی استاندارد (رید سوئیچ یا سالید استیت) را فراهم می‌کنند. سنسور، میدان مغناطیسی پیستون را تشخیص داده و سیگنال موقعیت را ارسال می‌کند.

سوال ۵: مهم‌ترین استاندارد برای جک چهارمیل نورگرن کدام است؟

پاسخ: استاندارد بین‌المللی و رایج فعلی ISO 15552 است. این استاندارد ابعاد نصب، مشخصات و عملکرد را تعریف می‌کند و قابلیت تعویض‌پذیری با سایر برندهای معتبر را تضمین می‌کند. انتخاب جک مطابق با این استاندارد معمولاً توصیه می‌شود.
