شیر برقی فستو VUVG

شیر برقی فستو VUVG-L18-P53U-T-G14-1P3 یک شیر برقی با عملکرد سریع و قابل اطمینان است که به طور ویژه برای استفاده در سیستم‌های پنوماتیک و اتوماسیون صنعتی طراحی شده است. این مدل شیر برقی پنوماتیک از برند فستو در صنایع مختلفی نظیر خودروسازی، بسته‌بندی، مونتاژ و ماشین‌آلات مورد استفاده قرار می‌گیرد. برخی از مشخصات شیر برقی فستو VUVG عبارتند از:

• نوع عملکرد: سه حالته
• ولتاژ کاری: 24 ولت DC
• اتصالات: رزوه‌های G1/4
• جنس بدنه: آلومینیوم سبک و مقاوم
• نوع کنترل: قابلیت کنترل دستی یا الکتریکی
• حداکثر فشار کاری: 8 بار
• نرخ جریان: حدود 1000 لیتر بر دقیقه (بسته به شرایط عملکرد)

شیر برقی فستو VUVG-L18-P53U-T-G14-1P3 به دلیل طراحی جمع و جور، نصب آسان و قابلیت اطمینان بالا، انتخابی مناسب برای سیستم‌های پنوماتیک حساس و دقیق محسوب می‌شود.

نامگذاری شیر برقی فستو VUVG-L18-P53U-T-G14-1P3

نام‌گذاری شیر برقی فستو به صورت کدگذاری انجام می‌شود و هر بخش از این کدها بیانگر ویژگی خاصی از محصول است. در مورد شیر برقی فستو VUVG-L18-P53U-T-G14-1P3، هر بخش از نامگذاری نمایانگر یک ویژگی یا جزئیات فنی شیر می‌باشد. برای فهم بهتر، کد را به بخش‌های مختلف تقسیم کرده و توضیح می‌دهیم:

1. VUVG:

این بخش اول کد به نوع شیر و خانواده محصول اشاره دارد:

• VUVG: نشان‌دهنده‌ی خانواده شیرهای برقی پنوماتیک سری VUVG از محصولات فستو است. این سری به طور خاص برای کاربردهای عمومی و اتوماسیون صنعتی طراحی شده و دارای ابعاد کوچک، عملکرد بالا و نصب آسان می‌باشد.

2. L18:

این بخش نشان‌دهنده سایز و نوع بدنه شیر است. در اینجا:

• L18 به سایز بدنه (Body Size) شیر و قطر اتصالات اشاره دارد که تعیین‌کننده جریان هوا و ابعاد شیر می‌باشد. عدد 18 نشان‌دهنده یک نوع خاص از بدنه با ابعاد و ظرفیت مشخص در این سری است.

3. P53U:

این بخش به نوع عملکرد و ساختار داخلی شیر اشاره دارد:

• P53U به ترتیب می‌تواند نمایانگر نوع سیم‌پیچ (Solenoid Type)، نوع کنترل و تعداد وضعیت‌های شیر باشد. این کد معمولاً به معنای شیر برقی دو حالته یا سه حالته، نوع ولتاژ و عملکرد داخلی شیر است.

4. T:

این حرف به نوع ماده بدنه یا نوع کنترل دستی (Manual Override) اشاره دارد:

• T به معنی وجود کنترل دستی (Toggled) روی شیر است که به کاربر امکان می‌دهد شیر را به صورت دستی فعال یا غیرفعال کند.

5. G14:

این بخش به سایز و نوع اتصالات شیر اشاره می‌کند:

• G14 نشان‌دهنده نوع اتصال و سایز رزوه‌ها می‌باشد. در اینجا:
  • G به معنای رزوه‌های استاندارد BSPP (British Standard Pipe Parallel) است.
  • 14 به قطر اتصال ورودی و خروجی شیر اشاره دارد که در اینجا به معنای رزوه‌های 1/4 اینچ (G 1/4) است.

6. 1P3:

این بخش نهایی کد به جزئیات بیشتری در خصوص نوع کویل (سیم‌پیچ)، ولتاژ کاری و نوع کابل‌کشی اشاره دارد:

• 1P3 بیانگر مشخصات ولتاژ (مانند 24V DC)، نوع سیم‌کشی، تعداد پین‌ها در کانکتور یا ویژگی‌های دیگری باشد که جزئیات بیشتری راجع به نوع شیر برقی و اتصالات آن را ارائه می‌دهد.

هر یک از این کدها به نوع خاصی از عملکرد، اتصالات، سایز، بدنه و ولتاژ شیر برقی اشاره دارد. برای دریافت اطلاعات دقیق‌تر و مشاهده تمامی جزئیات هر بخش، می‌توانید با کارشناسان فروش فروشگاه پنوماتیک پنوکر در تماس باشید تا به شما راهنمایی کامل ارائه دهند.

مشخصات فنی شیر برقی فستو VUVG-L18-P53U-T-G14-1P3

عملکرد شیر

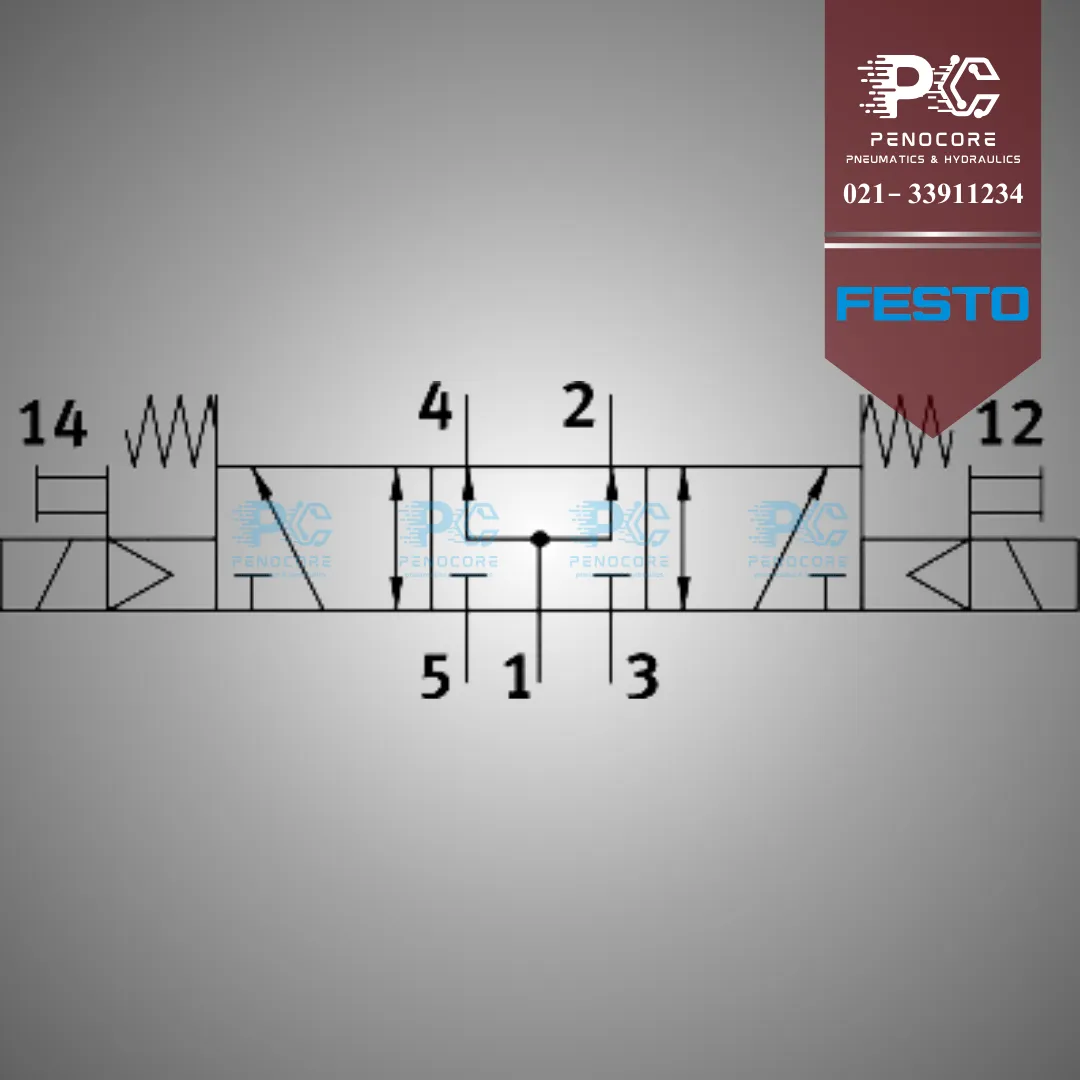

• عملکرد شیر: 5/3 راهه، تحت فشار
• نوع تحریک: الکتریکی
• اندازه شیر: 18 میلی‌متر
• نرخ جریان اسمی استاندارد (مطابق با DIN 1343): 1000 لیتر در دقیقه
• پورت‌های کاری پنوماتیک: G1/4
• ولتاژ کاری: 24 ولت DC
• فشار کاری: 3 بار تا 8 بار
• طراحی: شیر پیستونی
• نوع بازگشت (Reset): فنر مکانیکی
• تأییدیه‌ها: علامت تجاری RCM
  c UL us – Recognized (OL)
• درجه حفاظت: IP40، IP65 (با سوکت متصل)

مشخصات دقیق شیر

• اندازه سرپیچ: 6.3 میلی‌متر
• عملکرد تخلیه هوا: با قابلیت کنترل جریان
• اصل آب‌بندی: نرم
• موقعیت نصب: دلخواه (اختیاری)
• کنترل دستی:
  • قفل‌کننده (Detenting)
  • غیر قفل‌کننده (Non-detenting)
  • پوشیده
• نوع تحریک: با پیلوت
• تأمین هوای پیلوت: داخلی
• نماد: 00992895
• هم‌پوشانی: هم‌پوشانی نامحدود
• فشار پیلوت: 0.3 مگاپاسکال تا 0.8 مگاپاسکال
• فشار پیلوت: 3 بار تا 8 بار
• زمان قطع (Switching time off): 48 میلی‌ثانیه
• زمان وصل (Switching time on): 15 میلی‌ثانیه
• زمان معکوس شدن (Switching time reversal): 29 میلی‌ثانیه
• دوره کاری (Duty cycle): 100%
• حداکثر پالس تست مثبت با سیگنال 0: 700 میکروثانیه
• حداکثر پالس تست منفی با سیگنال 1: 900 میکروثانیه

داده‌های سیم‌پیچ (Coil Data) یا بوبین شیر برقی

• 24 ولت DC: 1.0 وات
  24 ولت DC: در حالت جریان پایین 0.3 وات، در حالت جریان بالا 1.0 وات
• محدوده مجاز نوسان ولتاژ: +/- 10%

مشخصات محیطی و عملکردی

• سیال کاری: هوای فشرده مطابق با استاندارد ISO 8573-1:2010 [7:4:4]
• توضیحات در مورد سیال و هوای پیلوت: امکان استفاده در شرایط روغن‌کاری شده (در این صورت، استفاده از روانکاری همیشه مورد نیاز است)
• مقاومت در برابر ارتعاش: تست کاربردی حمل و نقل با سطح شدت 2 مطابق با FN 942017-4 و EN 60068-2-6
• محدودیت دما برای محیط و سیال: -5 تا 50 درجه سانتی‌گراد (بدون کاهش جریان نگهدارنده)
• مقاومت در برابر شوک: تست شوک با سطح شدت 2 مطابق با FN 942017-5 و EN 60068-2-27
• کلاس مقاومت در برابر خوردگی (CRC): 2 – مقاومت متوسط در برابر خوردگی
• تطابق با استاندارد LABS (PWIS): VDMA24364-B1/B2-L

دما

• دمای سیال: -5 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد
• دمای محیط: -5 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد

مشخصات فیزیکی

• وزن محصول: 160 گرم
• اتصال الکتریکی: از طریق زیرپایه الکتریکی
• نوع نصب:
  • روی ریل منیفولد
  • با استفاده از سوراخ‌های عبوری (Through-hole)

سایز اتصالات برای شیر برقی فستو

• پورت پنوماتیک 1: G1/4
• پورت پنوماتیک 2: G1/4
• پورت پنوماتیک 3: G1/4
• پورت پنوماتیک 4: G1/4
• پورت پنوماتیک 5: G1/4

اطلاعات مواد

• تطابق با استاندارد RoHS: بله
• جنس آب‌بندها: HNBR، NBR
• جنس بدنه: آلیاژ آلومینیوم

خرید شیر برقی فستو

اگر به دنبال خرید شیر برقی پنوماتیک باکیفیت و مطمئن هستید، شیر برقی‌ فستو VUVG از بهترین انتخاب‌ها برای شما هستند. فروشگاه پنوماتیک پنوکر با ارائه انواع محصولات پنوماتیک از جمله شیر برقی فستو، بهترین قیمت‌ها و شرایط فروش را برای شما فراهم کرده است. شیرهای برقی فستو به دلیل طراحی جمع و جور، دقت بالا، و مقاومت در برابر شرایط محیطی سخت، انتخابی ایده‌آل برای صنایع مختلف از جمله خودروسازی، بسته‌بندی، و اتوماسیون صنعتی می‌باشند.

در فروشگاه پنوماتیک پنوکر، انواع مدل‌های شیر برقی فستو شامل مدل‌های VUVG-L، VUVG-B، و VUVG-S با سایزها و اتصالات متنوع موجود است. شما می‌توانید بر اساس نیاز خود، مدلی را انتخاب کنید که بهترین عملکرد را برای پروژه شما داشته باشد. تمامی محصولات ارائه شده در پنوکر دارای ضمانت اصالت کالا، مشاوره رایگان قبل از خرید، و پشتیبانی فنی می‌باشند.

همین حالا برای دریافت اطلاعات بیشتر و خرید شیر برقی فستو با مشاوران مجموعه پنوکر تماس بگیرید و از مزایای خرید پنوماتیک از فروشگاه پنوکر بهره‌مند شوید. با خرید پنوماتیک از پنوکر، نه تنها از کیفیت محصولات اطمینان خواهید داشت، بلکه تجربه خریدی آسان و سریع را نیز تجربه خواهید کرد.

سایر مدل های شیر برقی فستو VUVG

شیر برقی فستو VUVG در مدل‌های مختلفی عرضه می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. در زیر، برخی از مدل‌های اصلی شیر برقی فستو VUVG به همراه جزئیات آن‌ها آورده شده است:

شیر برقی فستو VUVG-LK

• عملکرد: این مدل به عنوان یک شیر کنترل جهت‌دار عمل می‌کند که در پیکربندی‌های 3/2 نرمال بسته، 5/2 تک‌بوبین و 5/2 دوبوبین در دسترس است.
• اتصالات: دارای اتصالات M5، M7 و G1/8 است.
• ویژگی‌ها: قابلیت نصب مستقیم یا بر روی منیفولد مشترک، نرخ جریان از 180 لیتر تا 660 لیتر در دقیقه، ولتاژ کاری 24 ولت DC و درجه حفاظت IP65 با کانکتور M8.
• کاربردها: صنایع مونتاژ سبک، الکترونیک، و ابزار دقیق.

شیر برقی فستو VUVG-B

• ویژگی‌ها: این مدل با اتصالات پایه و در سایزهای مختلف، مناسب برای استفاده در ریل منیفولد و کاربردهای عمومی طراحی شده است.
• قابلیت نصب: امکان نصب به صورت انفرادی یا بر روی منیفولد مستحکم آلومینیومی.
• کاربردها: مناسب برای محیط‌های صنعتی که نیاز به عملکرد قابل اعتماد و سریع دارند.

شیر برقی فستو VUVG-S

• ویژگی‌ها: این مدل نیمه خطی با طراحی کامپکت و مقاوم در برابر خوردگی، برای محیط‌های صنعتی حساس و شرایط دشوار طراحی شده است.
• اندازه‌ها: در سایزهای 10، 14 و 18 میلی‌متر عرضه می‌شود.
• نرخ جریان: بین 90 تا 1200 لیتر در دقیقه بسته به مدل و سایز شیر.

شیر برقی فستو به دلیل طراحی جمع و جور، مقاومت بالا و انعطاف‌پذیری در نصب، انتخاب مناسبی برای کاربردهای متنوع صنعتی مانند خودروسازی، بسته‌بندی و صنایع الکترونیک محسوب می‌شوند.

سوالات متداول

1. شیر برقی VUVG فستو چه کاربردهایی دارد؟

شیر برقی سری VUVG فستو برای کاربردهای متنوعی در سیستم‌های پنوماتیک صنعتی استفاده می‌شود. این شیرها معمولاً در صنایع مونتاژ، خودروسازی، بسته‌بندی، الکترونیک، ابزار دقیق، و سیستم‌های اتوماسیون به کار می‌روند. طراحی جمع و جور و نرخ جریان بالا، این شیر را برای سیستم‌هایی که نیاز به عملکرد سریع و دقیق دارند، مناسب کرده است.

2. تفاوت بین مدل‌های مختلف شیر برقی VUVG چیست؟

مدل‌های مختلف VUVG شامل VUVG-L، VUVG-B و VUVG-S هستند. تفاوت اصلی آن‌ها در سایز، نرخ جریان، نوع اتصالات، و کاربردهای تخصصی آن‌ها است. به عنوان مثال، مدل VUVG-LK برای محیط‌های حساس با نیاز به محافظت بیشتر و نصب آسان طراحی شده است، در حالی که VUVG-B برای کاربردهای عمومی‌تر با قابلیت نصب سریع بر روی ریل منیفولد مناسب است.

3. ولتاژ کاری و اتصالات شیر VUVG چیست؟

ولتاژ کاری استاندارد شیرهای سری VUVG معمولاً 24 ولت DC است، اما بسته به نیاز پروژه، ولتاژهای دیگر نیز قابل سفارش هستند. اتصالات استاندارد این شیرها شامل G1/8، G1/4 و M5 بوده و بر اساس نیازهای سیستم قابل انتخاب می‌باشند.

4. مهم‌ترین مزایای شیر برقی فستو VUVG فستو چیست؟

مهم‌ترین مزایای این شیر عبارتند از:

• نرخ جریان بالا نسبت به اندازه جمع و جور شیر.
• درجه حفاظت IP65 که این شیر را برای محیط‌های صنعتی مناسب می‌کند.
• طراحی مقاوم در برابر شوک و ارتعاش.
• قابلیت نصب آسان بر روی منیفولد و امکان کنترل دستی (Manual Override) برای تعمیر و نگهداری سریع‌تر.

5. چه نکاتی در نصب و راه‌اندازی شیر برقی فستو VUVG باید رعایت شود؟

در هنگام نصب شیر برقی فستو VUVG، باید از اتصالات محکم و مناسب برای جلوگیری از نشت هوا استفاده شود. همچنین، اطمینان حاصل کنید که فشار و ولتاژ ورودی مطابق با مشخصات فنی شیر باشد. در صورت استفاده از حالت روانکاری، باید به طور مداوم روانکاری انجام شود تا عملکرد بهینه شیر حفظ شود.
