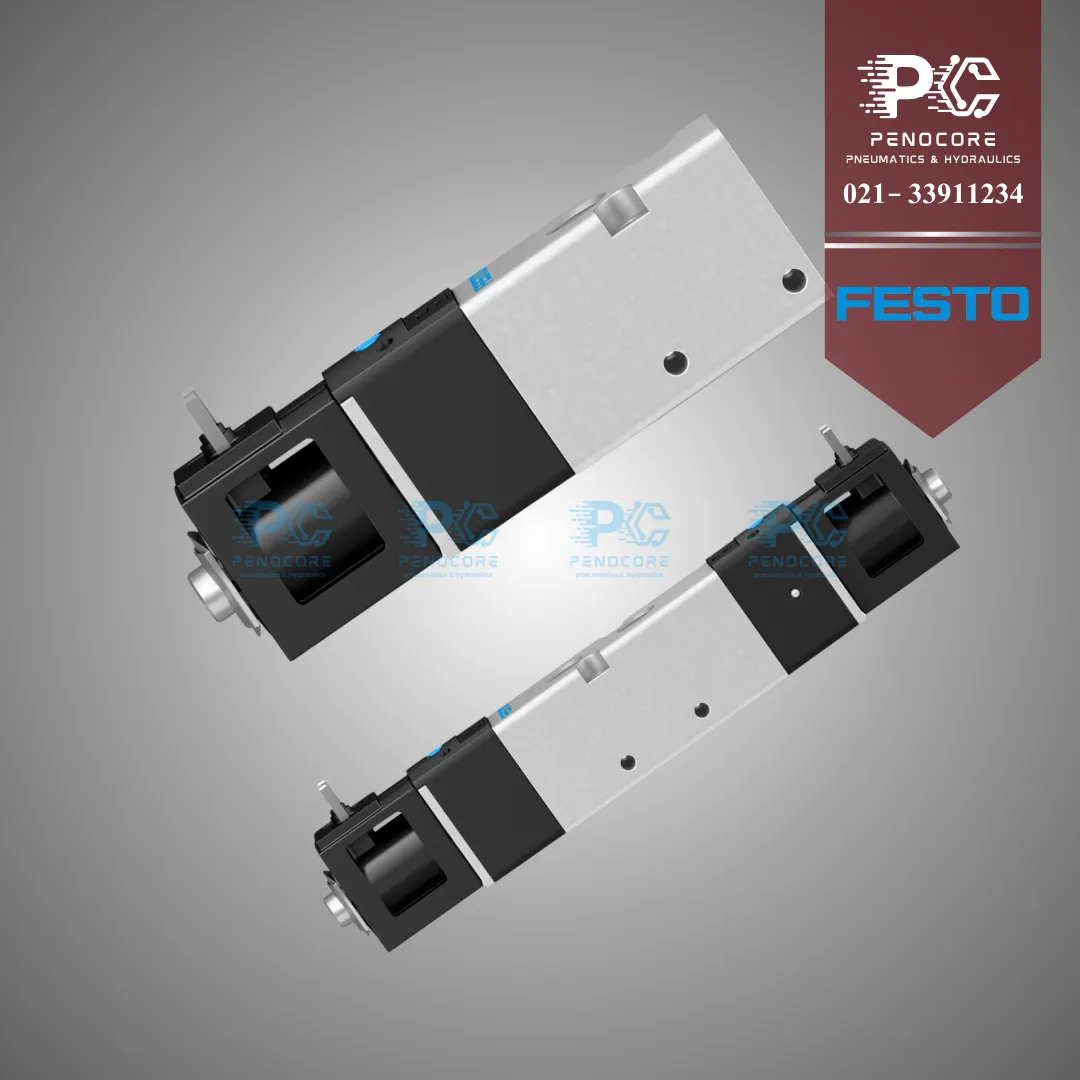

شیر برقی فستو VUVS

شیر برقی فستو VUVS یکی از محصولات قدرتمند و محبوب شرکت آلمانی Festo است که به دلیل طراحی مستحکم و عملکرد مطمئن، در بسیاری از صنایع به طور گسترده استفاده می‌شود. این مدل از شیر برقی فستو با ساختاری مقاوم، نصب آسان، و تطبیق‌پذیری بالا، برای کاربردهای صنعتی و پنوماتیک مناسب است و می‌تواند در سیستم‌های اتوماسیون صنعتی، خطوط تولید، و کنترل جریان هوا و گاز به کار رود.

ویژگی‌های برجسته شیر برقی فستو VUVS

1. طراحی مقاوم و بدنه فلزی
   بدنه شیر برقی فستو VUVS از جنس آلومینیوم یا استیل مقاوم ساخته شده و با آب‌بندی با کیفیت بالا، در برابر ضربه، خوردگی و شرایط محیطی سخت مقاومت بالایی دارد. این ویژگی باعث می‌شود که شیر در محیط‌های صنعتی و کاربردهای سنگین به خوبی عمل کند.
2. عملکرد پایدار و طولانی‌مدت
   این شیرها با داشتن قطعات داخلی مقاوم و بوبین‌های با کیفیت، عملکرد پایداری دارند و می‌توانند به مدت طولانی بدون نیاز به تعمیر یا نگهداری ویژه کار کنند.
3. تنوع در ولتاژ و سایز
   شیر برقی فستو VUVS در ولتاژهای مختلف مانند 24V DC، 110V AC و 230V AC و در سایزهای 1/8 اینچ تا 1/2 اینچ عرضه می‌شوند که امکان انتخاب بر اساس نیازهای مختلف صنعتی را فراهم می‌کند.
4. قابلیت نصب به صورت مستقل یا روی چندراهه (Manifold)
   شیر برقی فستو VUVS می‌توانند به صورت تکی (Individually Mounted) یا در قالب سیستم چندراهه (Manifold Mounted) نصب شوند. این ویژگی به کاربران اجازه می‌دهد که سیستم‌های کنترلی پیچیده‌تری را طراحی کرده و بهره‌وری سیستم را افزایش دهند.
5. قابلیت تحمل فشار و دمای بالا
   شیر برقی فستو VUVS می‌تواند در فشارهای مختلف (تا 10 بار) و دماهای محیطی بالا (تا 50 درجه سانتی‌گراد) به خوبی عمل کند و برای کاربردهای سنگین و شرایط محیطی چالش‌برانگیز ایده‌آل است.
6. وجود مدل‌های مختلف با گزینه‌های متنوع
   شیر برقی فستو VUVS دارای مدل‌های متنوعی است که شامل انواع شیرهای دوطرفه، سه‌طرفه و چهارطرفه می‌شود و این تنوع، آن را برای کاربردهای مختلف از جمله کنترل جریان و تغییر مسیر سیال مناسب می‌سازد.

شیر برقی فستو VUVS به دلیل ویژگی‌هایی مانند بدنه مقاوم، تنوع در ولتاژ و سایز، قابلیت نصب چندگانه، و عملکرد پایدار، یکی از انتخاب‌های برتر در صنایع مختلف برای کنترل جریان هوا و گاز است. این شیرها به راحتی در سیستم‌های مختلف قابل استفاده هستند و به دلیل طراحی منحصربه‌فرد، نیازهای متنوع کاربران را برآورده می‌کنند.

خرید شیر برقی فستو VUVS

اگر به دنبال خرید شیر برقی فستو با کیفیت بالا و قیمت مناسب هستید، فروشگاه پنوماتیک پنوکر بهترین گزینه برای تأمین این محصول است. شیر برقی فستو VUVS با طراحی مقاوم و عملکرد پایدار، انتخابی ایده‌آل برای کنترل جریان هوا و گاز در سیستم‌های پنوماتیک و اتوماسیون صنعتی هستند. فروشگاه پنوکر، به عنوان یکی از معتبرترین مراکز فروش محصولات فستو، مجموعه‌ای کامل از این مدل شیرها را در سایزها و پیکربندی‌های مختلف برای نیازهای صنعتی شما ارائه می‌دهد.

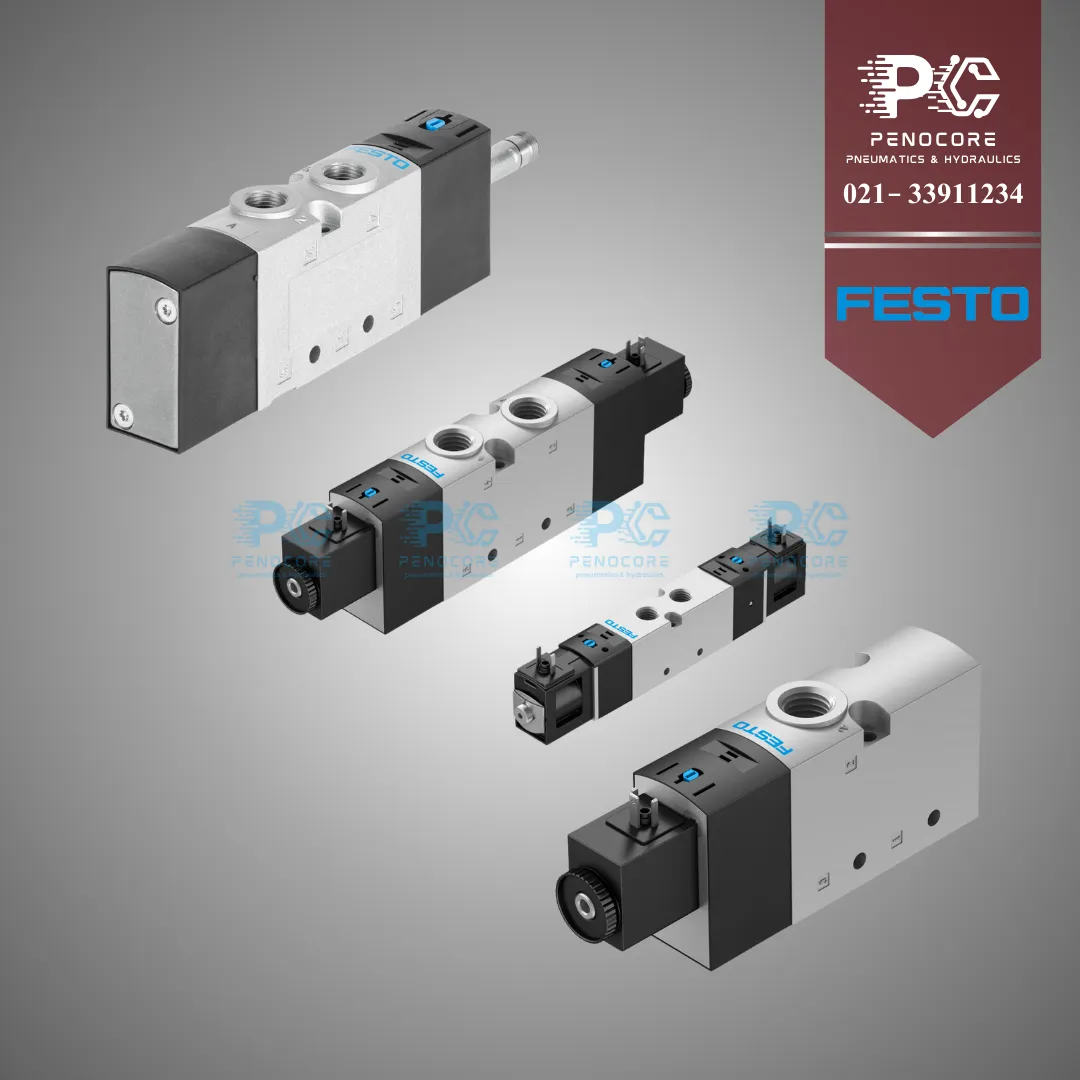

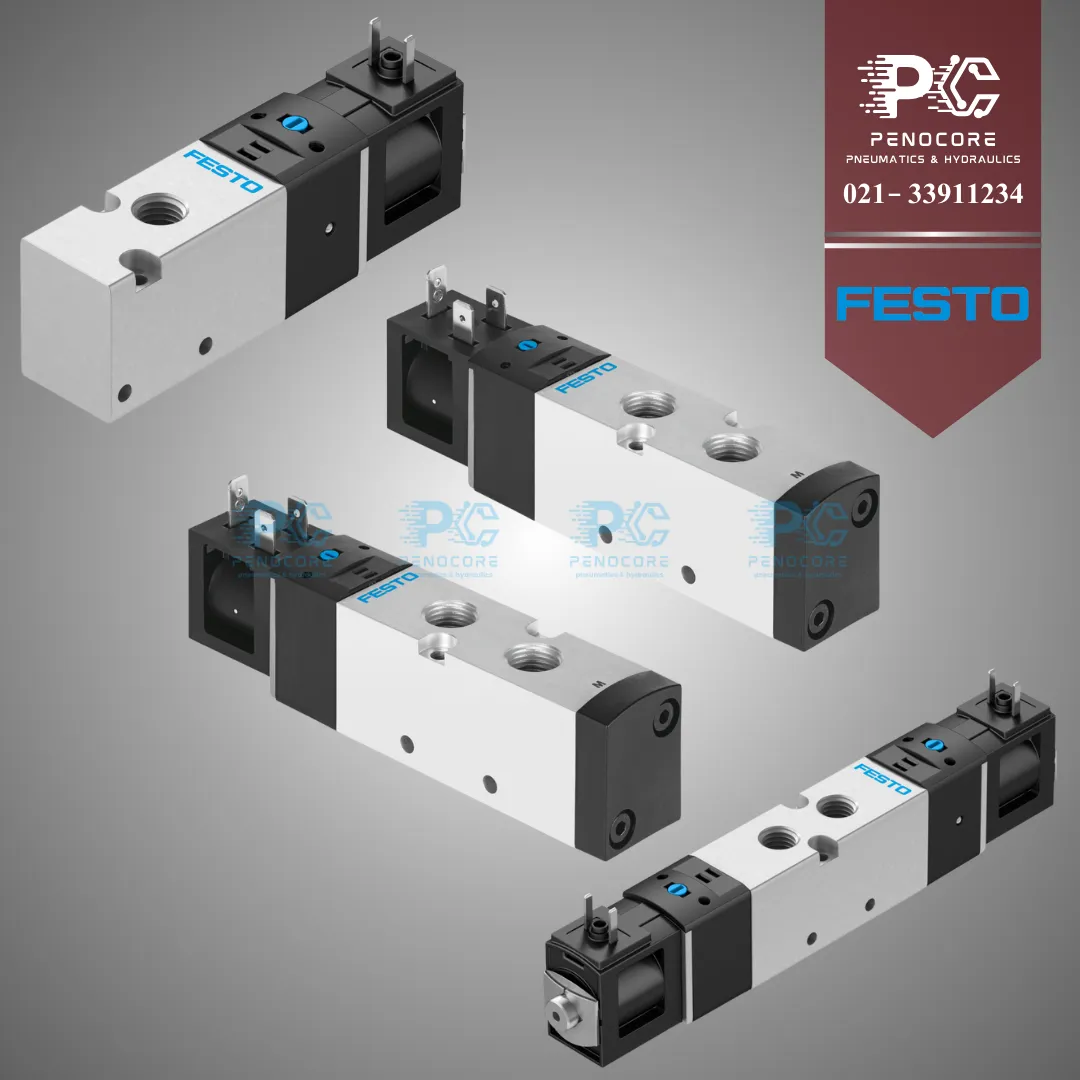

مدل های شیر برقی VUVS

مدل‌های شیر برقی فستو سری VUVS به طور کلی شامل سه سایز اصلی VUVS-20، VUVS-25 و VUVS-30 هستند. این مدل‌ها با توجه به سایز و ابعادشان برای کاربردهای مختلف صنعتی و پنوماتیک طراحی شده‌اند و هر کدام از آن‌ها دارای ویژگی‌ها و پیکربندی‌های خاص خود هستند. در زیر توضیحات هر یک از این مدل‌ها آمده است:

شیر برقی VUVS-20

• سایز ورودی (Inlet Size): 20 میلی‌متر
• نوع پورت‌ها: درگاه‌های ورودی و خروجی در سایزهای استاندارد 1/4 اینچ
• میزان دبی (Flow Rate): مناسب برای جریان‌های کم تا متوسط
• کاربرد: در سیستم‌های پنوماتیک صنعتی کوچک تا متوسط، کنترل سیلندرهای ساده و کاربردهایی که نیاز به کنترل دقیق جریان دارند.
• پیکربندی: قابل ارائه به صورت شیرهای 3/2، 5/2 و 5/3.
• نحوه نصب: به صورت تکی یا روی چندراهه (Manifold).

مدل VUVS-20 یکی از شیرهای برقی سری VUVS شرکت فستو است که برای کنترل جریان هوا و سیالات در سیستم‌های پنوماتیک طراحی شده است. این مدل با بدنه‌ای مقاوم و عملکرد مطمئن، گزینه‌ای مناسب برای کاربردهای صنعتی و اتوماسیون محسوب می‌شود. شیر VUVS-20 به‌صورت مستقل یا روی چندراهه (Manifold) نصب شده و به دلیل اندازه و قابلیت‌های فنی، در کنترل دقیق جریان و توزیع هوا در سیستم‌های مختلف به کار می‌رود.

شیر برقی VUVS-25

• سایز ورودی: 25 میلی‌متر
• نوع پورت‌ها: درگاه‌های ورودی و خروجی در سایزهای استاندارد 3/8 اینچ
• میزان دبی: مناسب برای جریان‌های متوسط
• کاربرد: در سیستم‌های صنعتی بزرگ‌تر و خطوط تولید که نیاز به کنترل جریان متوسط به بالا دارند.
• پیکربندی: در انواع شیرهای دوطرفه، سه‌طرفه و چهارطرفه (2/2، 3/2، 5/2 و 5/3).
• نحوه نصب: به صورت تکی، ماژولار یا روی چندراهه.

شیر برقی VUVS-30

• سایز ورودی: 30 میلی‌متر
• نوع پورت‌ها: درگاه‌های ورودی و خروجی در سایزهای استاندارد 1/2 اینچ
• میزان دبی: مناسب برای جریان‌های حجیم و کاربردهای سنگین.
• کاربرد: در سیستم‌های اتوماسیون صنعتی بزرگ، صنایع خودروسازی، صنایع شیمیایی و کاربردهای سنگین که نیاز به تحمل فشار و دبی بالاتر دارند.
• پیکربندی: قابل ارائه در انواع شیرهای 2/2، 3/2، 5/2 و 5/3 با ولتاژهای مختلف.
• نحوه نصب: تکی، ماژولار یا نصب روی چندراهه به عنوان بخشی از یک سیستم ترکیبی.

مشخصات فنی شیر برقی فستو مدل VUVS-30-M52-MD-G38-F8

• عملکرد شیر (Valve function):
  پنج‌راهه، دو حالته (5/2-way)، مونواستابل (با یک حالت پایدار)
• نوع تحریک (Type of actuation):
  الکتریکی
• سایز شیر (Valve size):
  31 میلی‌متر
• دبی اسمی استاندارد (Standard nominal flow rate):
  1800 لیتر در دقیقه (بر اساس استاندارد DIN 1343)
• پورت‌های کاری پنوماتیک (Pneumatic working port):
  G3/8
• ولتاژ کاری (Operating voltage):
  از طریق بوبین (بوبین باید به صورت جداگانه سفارش داده شود)
• فشار کاری (Operating pressure):
  0.25 مگاپاسکال تا 1 مگاپاسکال (معادل 2.5 بار تا 10 بار)
• طراحی (Design):
  پاپت سیل (Poppet seat)
• نوع بازگشت به حالت اولیه (Type of reset):
  فنر مکانیکی
• دمای محیط (Ambient temperature):
  -10 تا 60 درجه سانتی‌گراد
• زمان قطع جریان (Switching time off):
  26 میلی‌ثانیه
• زمان وصل جریان (Switching time on):
  17 میلی‌ثانیه
• نوع نصب (Type of mounting):
  قابل نصب به یکی از دو روش:
  • روی ریل چندراهه
  • با استفاده از سوراخ نصب (Through-hole)
• پورت تخلیه پایلوت (Pilot exhaust port 84):
  M5
• اتصالات پنوماتیک (Pneumatic connection ports):
  • پورت 1: G3/8، پورت 2: G3/8، پورت 3: G3/8، پورت 4: G3/8، پورت 5: G3/8
• جنس بدنه (Material housing):
  آلومینیوم ریخته‌گری شده با پوشش رنگی

ویژگی‌های مشترک مدل‌های VUVS-20، VUVS-25 و VUVS-30

• طراحی مقاوم: تمامی این مدل‌ها دارای بدنه‌ای مقاوم از جنس آلومینیوم یا استیل هستند که در برابر ضربه، خوردگی و شرایط محیطی سخت مقاومت بالایی دارند.
• تنوع پیکربندی: هر یک از این مدل‌ها در پیکربندی‌های مختلفی مانند 2/2، 3/2، 5/2 و 5/3 ارائه می‌شوند که برای کاربردهای مختلف قابل انتخاب هستند.
• عملکرد پایدار و طول عمر بالا: به دلیل استفاده از قطعات با کیفیت، این شیرها می‌توانند در طولانی‌مدت بدون نیاز به نگهداری یا تعمیرات پیچیده کار کنند.
• قابلیت نصب در سیستم‌های مختلف: تمامی مدل‌ها قابلیت نصب به‌صورت مستقل یا روی سیستم‌های چندراهه را دارند.

این مدل‌ها به طور کلی برای کاربردهای صنعتی و اتوماسیون، سیستم‌های تهویه مطبوع، و خطوط تولید مختلف مورد استفاده قرار می‌گیرند و انتخاب مناسبی برای کنترل دقیق و کارآمد جریان هوا و سیالات در سیستم‌های پنوماتیک هستند.

انواع شیر برقی VUVS-20

مدل‌های شیر برقی فستو VUVS-20 دارای پیکربندی‌های مختلفی هستند که بر اساس نوع عملکرد، تعداد پورت‌ها و نوع تحریک طراحی شده‌اند. این پیکربندی‌ها به شرح زیر هستند:

شیر برقی VUVS-20-LK

• پیکربندی: شیر برقی سه‌راهه با دو حالت (3/2-way)
• عملکرد: کنترل جریان از ورودی به یک خروجی و خروجی به اگزوز (مناسب برای کنترل سیلندرهای ساده).
• تحریک: الکتریکی با تحریک بوبین.
• نحوه نصب: تکی یا روی چندراهه (Manifold).

شیر برقی VUVS-20-LT

• پیکربندی: شیر برقی پنج‌راهه با دو حالت (5/2-way)
• عملکرد: کنترل جریان از یک ورودی به دو خروجی مختلف و اگزوز (مناسب برای کنترل سیلندرهای دوطرفه).
• تحریک: تحریک بوبین الکتریکی یا ترکیبی.
• نحوه نصب: تکی، ماژولار یا روی چندراهه.

شیر برقی VUVS-20-LP

• پیکربندی: شیر برقی پنج‌راهه با سه حالت (5/3-way)
• عملکرد: دارای سه وضعیت (باز، بسته و موقعیت میانی) برای کنترل دقیق‌تر جریان.
• تحریک: تحریک بوبین الکتریکی دوگانه.
• نحوه نصب: قابلیت نصب به صورت انفرادی یا به‌صورت مجموعه‌ای.

شیر برقی VUVS-20-LR

• پیکربندی: شیر برقی دو‌راهه (2/2-way)
• عملکرد: قطع و وصل کامل جریان (مناسب برای کنترل جریان در خطوط اصلی).
• تحریک: الکتریکی یا پنوماتیکی.
• نحوه نصب: تکی و مستقل یا در قالب سیستم‌های ترکیبی.

شیر برقی VUVS-20-LH

• پیکربندی: شیر برقی چهار‌راهه با دو حالت (4/2-way)
• عملکرد: کنترل جریان از یک ورودی به دو خروجی با قابلیت تغییر مسیر (مناسب برای کاربردهایی که نیاز به تغییر مسیر جریان دارند).
• تحریک: تحریک الکتریکی، پنوماتیکی یا دستی.
• نحوه نصب: تکی یا روی ماژول‌های چندگانه.

شیر برقی VUVS-20-LD

• پیکربندی: شیر برقی سه‌راهه با چهار حالت (3/4-way)
• عملکرد: کنترل چندگانه جریان برای کاربردهای پیچیده‌تر.
• تحریک: الکتریکی با بوبین دوگانه.
• نحوه نصب: به صورت تکی یا ماژولار در سیستم‌های ترکیبی.

شیر برقی VUVS-20-T (پیکربندی چندراهه)

• پیکربندی: طراحی شده برای استفاده در سیستم‌های چندراهه (Manifold) با قابلیت اتصال چند شیر به صورت هم‌زمان.
• عملکرد: ترکیب جریان‌های مختلف از چند ورودی به چند خروجی و ایجاد یک سیستم کنترل مرکزی.
• تحریک: الکتریکی یا پنوماتیکی.
• نحوه نصب: به‌صورت ماژولار و چندراهه.

شیر برقی VUVS-20-G (پیکربندی مخصوص کاربردهای گاز)

• پیکربندی: مخصوص کنترل جریان گازها.
• عملکرد: کنترل دقیق فشار و دبی گاز در سیستم‌های صنعتی.
• تحریک: الکتریکی یا مکانیکی.
• نحوه نصب: تکی یا در سیستم‌های گازی ترکیبی.

این پیکربندی‌ها با توجه به تعداد پورت‌ها، وضعیت‌های شیر و نوع تحریک، قابلیت‌های مختلفی را در کنترل جریان هوا، گاز و سایر سیالات فراهم می‌کنند.

عملکرد شیر برقی فستو VUVS

شیر برقی فستو مدل VUVS به عنوان یک شیر پنوماتیک با کنترل الکتریکی، برای هدایت و تنظیم جریان هوا یا سیالات در سیستم‌های اتوماسیون صنعتی و پنوماتیک طراحی شده است. عملکرد این شیرها بر اساس تحریک بوبین الکتریکی و ایجاد میدان مغناطیسی برای جابه‌جایی پاپت یا اسپول داخلی انجام می‌شود. در زیر مراحل عملکرد شیر برقی فستو مدل VUVS به‌طور کامل توضیح داده شده است:

دریافت سیگنال الکتریکی و تحریک بوبین:عملکرد شیر برقی فستو VUVS با دریافت سیگنال الکتریکی از منبع تغذیه آغاز می‌شود. بوبین (سیم‌پیچ) شیر، ولتاژ الکتریکی (24V DC، 110V AC یا 230V AC) را دریافت کرده و با ایجاد یک میدان مغناطیسی، باعث جذب یا دفع آرمیچر (هسته متحرک) داخلی می‌شود.

ایجاد میدان مغناطیسی و حرکت پیستون داخلی:میدان مغناطیسی ایجاد شده توسط بوبین، پیستون یا اسپول داخلی شیر را به حرکت در می‌آورد. در شیرهای پنج‌راهه دوحالته (5/2-way) مانند VUVS-30-M52، این حرکت پیستون باعث تغییر مسیر جریان هوای ورودی از یک پورت به پورت دیگر می‌شود.

باز شدن مسیر جریان و هدایت سیال:با حرکت پیستون داخلی، مسیر جریان هوا یا سیال از پورت ورودی به یکی از پورت‌های خروجی باز می‌شود. در این حالت، مسیرهای دیگر بسته می‌شوند تا سیال فقط از مسیر تعیین شده عبور کند. این فرآیند کنترل دقیق جریان را در سیستم فراهم می‌کند و بسته به نوع پیکربندی شیر، می‌تواند جریان را به یک یا چند خروجی هدایت کند.

بازگشت به حالت اولیه (Reset):پس از قطع سیگنال الکتریکی، میدان مغناطیسی از بین می‌رود و پیستون یا اسپول داخلی شیر به کمک فنر برگشت (Mechanical Spring) به حالت اولیه خود بازمی‌گردد. این حالت معمولاً به عنوان مونواستابل (Monostable) شناخته می‌شود، به این معنا که شیر فقط یک حالت فعال و یک حالت بازگشت دارد.

تغییر وضعیت جریان بر اساس نوع پیکربندی:شیر برقی VUVS می‌تواند با پیکربندی‌های مختلف (مانند 5/2 یا 5/3) جریان هوا را کنترل کند. به عنوان مثال، در مدل‌های پنج‌راهه سه‌حالته (5/3-way)، شیر دارای سه وضعیت (باز، بسته، و حالت میانی) است که می‌توان از آن برای توقف کامل جریان، هدایت جریان به خروجی‌های مختلف یا بازگشت سیال به اگزوز استفاده کرد.

کنترل دستی و پایلوت داخلی:در صورت بروز خطا یا عدم دریافت سیگنال الکتریکی، شیرهای VUVS می‌توانند با استفاده از کنترل دستی (Manual Override) یا تحریک پایلوت داخلی، به صورت دستی باز یا بسته شوند. این ویژگی به کاربر اجازه می‌دهد تا در مواقع اضطراری عملکرد شیر را به صورت دستی کنترل کند.

تخلیه و تنظیم فشار خروجی:برخی از مدل‌های VUVS دارای قابلیت کنترل جریان خروجی و تنظیم فشار اگزوز هستند. این قابلیت به تنظیم دقیق‌تر جریان و بهبود عملکرد کلی سیستم کمک می‌کند. به عنوان مثال، در مدل‌های دارای پورت‌های تخلیه قابل تنظیم، می‌توان فشار هوا را در پورت خروجی تنظیم و کنترل کرد.

نکات کلیدی در عملکرد شیر برقی VUVS

• سرعت عملکرد: زمان واکنش شیرهای VUVS بسیار سریع است و معمولاً در حد چند میلی‌ثانیه (17 تا 26 میلی‌ثانیه) به سیگنال‌های ورودی پاسخ می‌دهند.
• قابلیت اطمینان: طراحی مقاوم و استفاده از مواد با کیفیت مانند آلومینیوم و فولاد گالوانیزه باعث شده است که این شیرها در برابر شرایط محیطی سخت و فشارهای بالا مقاوم باشند.
• تطبیق‌پذیری بالا: شیرهای VUVS را می‌توان به صورت تکی یا در قالب سیستم‌های چندراهه (Manifold) به کار گرفت که باعث افزایش انعطاف‌پذیری در طراحی سیستم‌های پنوماتیک می‌شود.

این مراحل عملکرد نشان‌دهنده فرآیند دقیق و کارآمد کنترل جریان در شیر برقی فستو است. این شیرها به دلیل طراحی منحصربه‌فرد و قابلیت‌های متنوع، انتخابی مناسب برای کاربردهای مختلف صنعتی و پنوماتیک به شمار می‌آیند.

سوالات متداول

شیر برقی فستو VUVS در چه کاربردهایی استفاده می‌شود؟
شیر برقی فستو VUVS به دلیل طراحی مستحکم و عملکرد پایدار، در سیستم‌های پنوماتیک صنعتی، خطوط تولید، صنایع خودروسازی، صنایع غذایی و دارویی، و سیستم‌های اتوماسیون به کار می‌رود. این شیرها برای کنترل دقیق جریان هوا و گاز در کاربردهایی که نیاز به سرعت پاسخ‌دهی بالا و دقت در کنترل دارند، بسیار مناسب هستند.

شیر برقی فستو VUVS چه مزایایی نسبت به سایر مدل‌ها دارد؟
شیر برقی فستو VUVS دارای کیفیت ساخت بالا، طراحی مقاوم، و نصب آسان هستند. این شیرها با بدنه آلومینیومی و آب‌بندی نرم (Soft Sealing) طول عمر بالایی دارند و می‌توانند در فشارهای بالا و شرایط محیطی سخت عملکرد پایداری ارائه دهند. همچنین، به دلیل قابلیت نصب به صورت تکی یا روی چندراهه، این مدل‌ها از انعطاف‌پذیری بالایی برخوردار هستند.

آیا شیر برقی فستو VUVS می‌تواند به صورت دستی کنترل شود؟
بله، بسیاری از مدل‌های شیر برقی فستو VUVS دارای کنترل دستی (Manual Override) هستند که در دو حالت ثابت‌شونده (Detenting) و غیرثابت (Non-detenting) ارائه می‌شوند. این ویژگی به کاربر اجازه می‌دهد که در صورت بروز خطا یا عدم دریافت سیگنال الکتریکی، به صورت دستی شیر را باز یا بسته کند. این قابلیت در مواقع اضطراری و راه‌اندازی اولیه بسیار کاربردی است.
