شیر برقی نامور پنوماتیک: راهنمای جامع خرید، مقایسه و انتخاب بهترین برند ( آپدیت 1404 )

آیا می‌دانستید انتخاب نادرست یک شیر برقی کوچک می‌تواند منجر به توقف کامل خط تولید و میلیون‌ها تومان خسارت شود؟ در دنیای پیچیده اتوماسیون صنعتی، شیرهای برقی نامور (NAMUR) نقشی حیاتی اما اغلب نادیده گرفته شده ایفا می‌کنند. این قطعات کوچک، مغز متفکر کنترل عملگرهای پنوماتیکی هستند و عملکرد صحیح آن‌ها تضمین‌کننده بهره‌وری و ایمنی سیستم شماست. اما چگونه از میان انبوهی از برندها، مدل‌ها و مشخصات فنی، بهترین شیر نامور را برای نیاز خاص خود انتخاب کنید؟ این مقاله، چراغ راه شما در این مسیر خواهد بود. ما نه تنها به شما خواهیم گفت شیر برقی نامور چیست، بلکه شما را با انواع، مزایا، کاربردها و مهم‌تر از همه، نکات کلیدی برای خرید و مقایسه هوشمندانه این شیر ها با شیر برقی های پنوماتیک دیگر آشنا خواهیم کرد. اگر به دنبال اطلاعات دقیق، کاربردی و به‌روز برای انتخاب، جایگزینی یا حتی درک عمیق‌تر شیرهای Namur هستید، جای درستی آمده‌اید.

شیر برقی نامور چیست؟ تعریف دقیق، استانداردها و کاربرد بنیادین

شیر برقی نامور (NAMUR Solenoid Valve) نوعی شیر کنترل جهت پنوماتیکی است که به طور خاص برای نصب مستقیم بر روی عملگرهای پنوماتیکی (اکچویتورهای بادی) با رابط استاندارد NAMUR طراحی شده است. کلمه NAMUR مخفف “Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie” است که به یک انجمن استانداردسازی آلمانی برای ابزار دقیق و کنترل در صنایع شیمیایی اشاره دارد. این استاندارد، ابعاد پورت‌ها و سطوح نصب شیر بر روی اکچویتور را یکسان‌سازی می‌کند و این امکان را فراهم می‌آورد که شیرهای تولید شده توسط برندهای مختلف، به راحتی بر روی اکچویتورهای استاندارد نصب و جایگزین شوند.

به زبان ساده‌تر، شیر نامور یک واسط استاندارد شده است که فرمان الکتریکی را به یک سیگنال پنوماتیکی تبدیل کرده و مستقیماً به اکچویتور (مثلاً برای باز و بسته کردن یک شیر توپی یا پروانه‌ای بزرگ‌تر) ارسال می‌کند. این اتصال مستقیم، نیاز به لوله‌کشی‌های اضافی و اتصالات متعدد را کاهش داده و سیستم را کمپکت‌تر و قابل اعتمادتر می‌سازد.

کاربرد بنیادین شیر برقی Namur کنترل جریان هوای فشرده به اکچویتورهای پنوماتیکی چرخشی (Quarter-turn Actuators) یا خطی است. این اکچویتورها به نوبه خود، وظیفه کنترل شیرهای بزرگتر (مانند شیرهای توپی، پروانه‌ای، پلاگ ولو و دمپرها) را در فرآیندهای صنعتی مختلف بر عهده دارند.

استاندارد NAMUR: قلب تپنده سازگاری

استاندارد NAMUR (که اغلب با VDI/VDE 3845 نیز شناخته می‌شود) مشخصات دقیقی را برای موارد زیر تعریف می‌کند:

• الگوی نصب (Mounting Pattern): ابعاد و فاصله سوراخ‌های پیچ برای نصب شیر بر روی اکچویتور.
• موقعیت پورت‌ها: محل قرارگیری پورت‌های ورودی هوا، خروجی به اکچویتور و پورت‌های تخلیه.
• رابط مکانیکی: اطمینان از اتصال صحیح و بدون نشتی بین شیر و اکچویتور.

این استانداردسازی یک مزیت بزرگ در صنعت محسوب می‌شود، زیرا به کاربران اجازه می‌دهد بدون نگرانی از مشکلات سازگاری، شیرها و اکچویتورهای برندهای مختلف را با یکدیگر ترکیب کنند. این امر به ویژه در هنگام نیاز به جایگزینی شیر نامور یا ارتقاء سیستم اهمیت پیدا می‌کند.

چرا شیرهای نامور پنوماتیک انتخاب هوشمندانه‌ای هستند؟ مزایای کلیدی که باید بدانید

استفاده از شیرهای برقی Namur در سیستم‌های اتوماسیون صنعتی مزایای قابل توجهی را به همراه دارد که آن‌ها را به گزینه‌ای محبوب و کارآمد برای مهندسان و مسئولین خرید تبدیل کرده است. درک این مزایا به شما کمک می‌کند تا ارزش واقعی این قطعات را در بهینه‌سازی فرآیندهای خود درک کنید.

1. نصب مستقیم و کاهش پیچیدگی سیستم

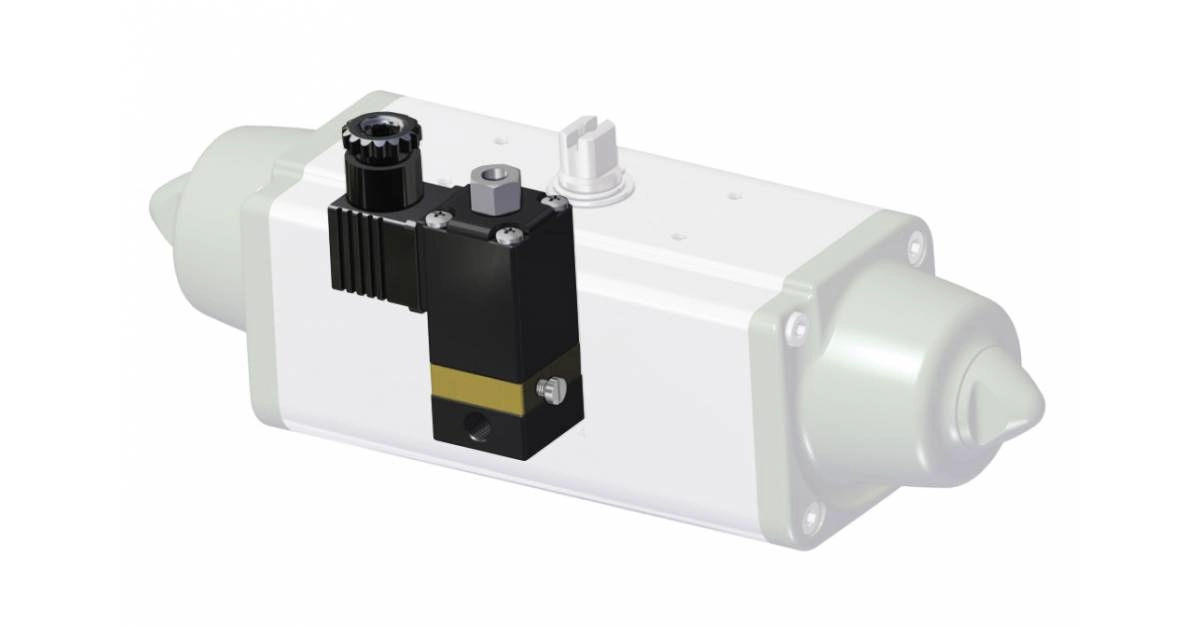

مهم‌ترین مزیت شیرهای نامور، قابلیت نصب مستقیم آن‌ها بر روی بدنه اکچویتور پنوماتیکی است. این ویژگی:

• لوله‌کشی و اتصالات کمتر: نیاز به شلنگ‌ها، فیتینگ‌ها و واسطه‌های متعدد بین شیر و اکچویتور را از بین می‌برد یا به حداقل می‌رساند.
• کاهش زمان نصب و راه‌اندازی: فرآیند نصب ساده‌تر و سریع‌تر انجام می‌شود.
• کاهش نقاط احتمالی نشتی: هرچه اتصالات کمتر باشد، احتمال بروز نشتی هوا و اتلاف انرژی نیز کاهش می‌یابد.
• صرفه‌جویی در فضا: سیستم نهایی کمپکت‌تر و منظم‌تر خواهد بود.

2. استانداردسازی و قابلیت تعویض‌پذیری (Interchangeability)

همانطور که پیشتر اشاره شد، استاندارد NAMUR تضمین می‌کند که شیرهای تولید شده توسط سازندگان مختلف با اکچویتورهای استاندارد سازگار هستند. این یعنی:

• انعطاف‌پذیری در انتخاب برند: شما محدود به یک تولیدکننده خاص نیستید و می‌توانید بهترین برند شیر نامور را بر اساس نیاز، کیفیت یا قیمت انتخاب کنید.
• سهولت در جایگزینی و تعمیرات: در صورت خرابی یک شیر، به راحتی می‌توان آن را با یک شیر نامور دیگر (حتی از برندی متفاوت) جایگزین کرد، بدون نیاز به تغییرات اساسی در سیستم.
• مدیریت انبار ساده‌تر: برای سیستم‌های مختلف با اکچویتورهای استاندارد، می‌توان از یک نوع شیر نامور پایه استفاده کرد.

3. افزایش قابلیت اطمینان و عملکرد سیستم

طراحی یکپارچه و کاهش قطعات واسط در شیرهای نامور منجر به موارد زیر می‌شود:

• پاسخ سریع‌تر اکچویتور: به دلیل مسیر کوتاه‌تر جریان هوا از شیر به اکچویتور.
• کاهش افت فشار: مسیر مستقیم جریان هوا، افت فشار را به حداقل می‌رساند و کارایی اکچویتور را بهبود می‌بخشد.
• مقاومت در برابر لرزش: اتصال مستقیم و محکم شیر به اکچویتور، مقاومت سیستم را در برابر لرزش‌های محیطی افزایش می‌دهد.

4. مناسب برای محیط‌های سخت صنعتی

بسیاری از شیرهای نامور با در نظر گرفتن شرایط سخت محیط‌های صنعتی طراحی و ساخته می‌شوند. گزینه‌هایی با درجه حفاظت بالا (IP Rating) و همچنین مدل‌های ضد انفجار (ATEX, IECEx) برای استفاده در محیط‌های خطرناک و قابل اشتعال در دسترس هستند. این ویژگی، کاربرد شیر نامور را در صنایع نفت، گاز، پتروشیمی و شیمیایی گسترش می‌دهد.

5. مقرون به صرفه بودن در دراز مدت

اگرچه ممکن است قیمت شیر برقی نامور در نگاه اول نسبت به برخی شیرهای پنوماتیکی معمولی بالاتر به نظر برسد، اما با در نظر گرفتن موارد زیر، در دراز مدت یک سرمایه‌گذاری مقرون به صرفه خواهد بود:

• کاهش هزینه‌های نصب و راه‌اندازی.
• کاهش هزینه‌های نگهداری به دلیل قابلیت اطمینان بالاتر و نشتی کمتر.
• کاهش زمان از کار افتادگی سیستم (Downtime) به لطف سهولت در تعویض.
• افزایش بهره‌وری کلی سیستم.

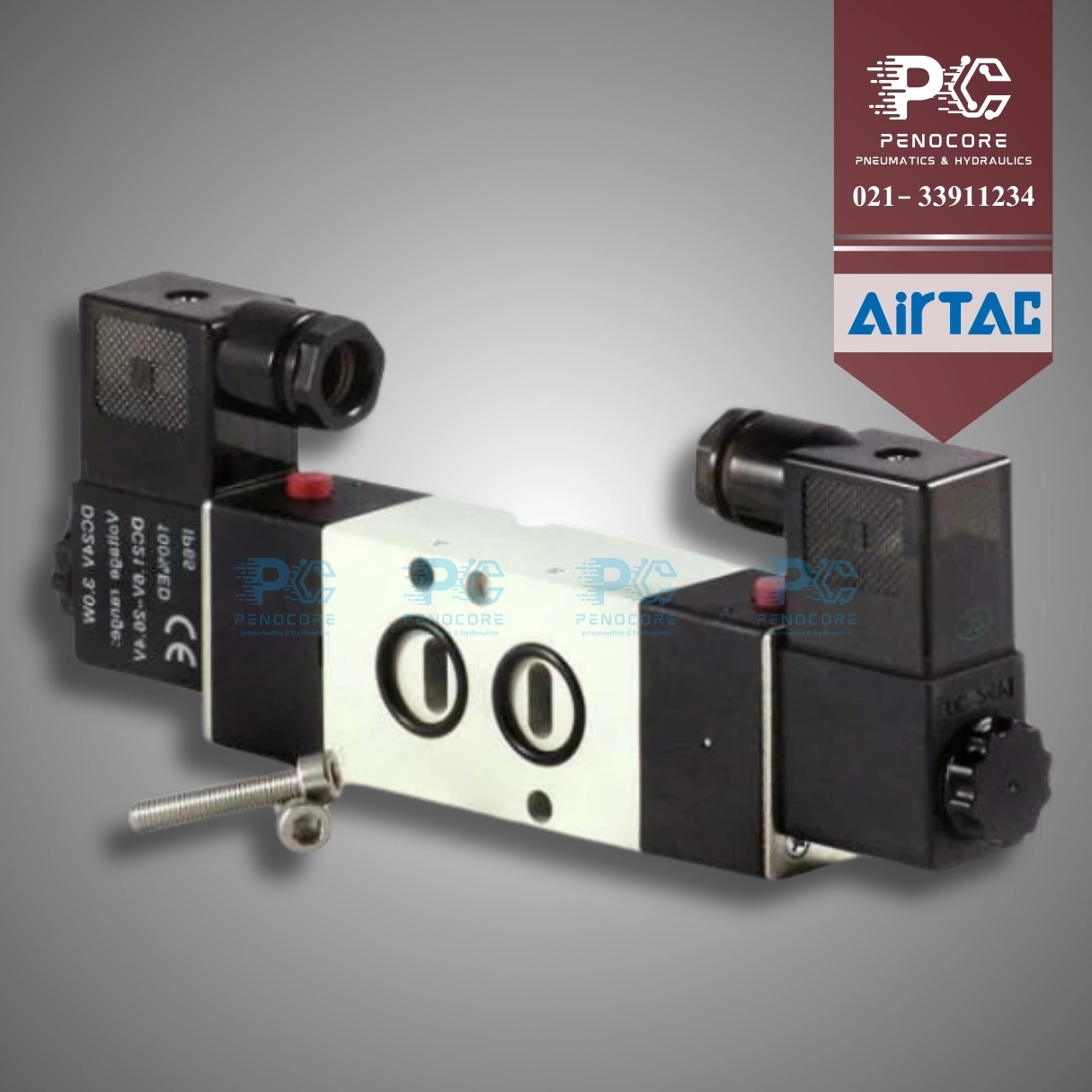

شیرجه در دنیای شیرهای نامور: آشنایی با انواع و عملکرد آن‌ها

شیرهای برقی نامور بر اساس تعداد پورت‌ها (مسیرهای عبور هوا) و وضعیت‌های عملکردی (Position) و همچنین مکانیزم تحریک، دسته‌بندی می‌شوند ( مانند دیگر مدل های شیر برقی پنوماتیک ). درک این تفاوت‌ها برای انتخاب صحیح شیر متناسب با نوع اکچویتور (یک طرفه یا دو طرفه) و نیاز کنترلی شما ضروری است.  ( توصیه ما : شیرجه در شیر نامور چینی ممنوع )  رایج‌ترین انواع شیر نامور عبارتند از:

1. شیر نامور 3/2 (سه پورت، دو وضعیته)

این نوع شیر دارای سه پورت (ورودی، خروجی، تخلیه) و دو وضعیت عملکردی (باز/بسته یا تحریک شده/تحریک نشده) است. شیرهای 3/2 معمولاً برای کنترل اکچویتورهای پنوماتیکی یک طرفه (Single-Acting Actuators) یا فنر برگشت (Spring-Return Actuators) استفاده می‌شوند. در این اکچویتورها، هوا از یک سمت وارد شده و پیستون را حرکت می‌دهد و برگشت پیستون به حالت اولیه توسط نیروی فنر انجام می‌شود.

• عملکرد: در یک وضعیت، پورت ورودی به پورت خروجی متصل شده و هوا به اکچویتور ارسال می‌شود. در وضعیت دیگر، پورت ورودی مسدود شده و هوای داخل اکچویتور از طریق پورت خروجی به پورت تخلیه هدایت می‌شود.
• نکته: می‌توانند به صورت نرمالی بسته (Normally Closed – NC) یا نرمالی باز (Normally Open – NO) باشند.

2. شیر نامور 5/2 (پنج پورت، دو وضعیته)

این شیرها دارای پنج پورت (یک ورودی، دو خروجی به اکچویتور، دو تخلیه) و دو وضعیت عملکردی هستند. شیر برقی نامور 5/2 رایج‌ترین نوع برای کنترل اکچویتورهای پنوماتیکی دو طرفه (Double-Acting Actuators) است. در این اکچویتورها، هوا برای حرکت پیستون در هر دو جهت (باز و بسته شدن) مورد نیاز است.

• عملکرد: در یک وضعیت، پورت ورودی به یکی از پورت‌های خروجی متصل شده و هوای پورت خروجی دیگر به یکی از پورت‌های تخلیه راه می‌یابد. با تغییر وضعیت شیر، مسیر جریان برعکس می‌شود.
• نکته: این شیرها نیز می‌توانند تک بوبین (با برگشت فنری یا برگشت با فشار هوا) یا دو بوبین (برای ماندن در هر وضعیت تا دریافت سیگنال مخالف) باشند.

3. شیر نامور 5/3 (پنج پورت، سه وضعیته)

شیرهای 5/3 علاوه بر دو وضعیت عملکردی مشابه شیر 5/2، دارای یک وضعیت میانی (خنثی) نیز هستند. این وضعیت میانی می‌تواند یکی از سه حالت زیر باشد:

• مرکز بسته (All Ports Blocked – APB): تمام پورت‌ها مسدود هستند و اکچویتور در موقعیت فعلی خود قفل می‌شود.
• مرکز باز (All Ports Open/Exhaust – APO): پورت‌های خروجی به اکچویتور به پورت‌های تخلیه متصل می‌شوند و اکچویتور آزادانه حرکت می‌کند (تحت نیروی خارجی).
• مرکز تحت فشار (Pressure Center – PC): پورت‌های خروجی به اکچویتور به پورت ورودی متصل می‌شوند و هر دو سمت پیستون اکچویتور تحت فشار قرار می‌گیرند (برای برخی کاربردهای خاص).

این نوع شیر برای کاربردهایی که نیاز به توقف اکچویتور در یک موقعیت میانی یا کنترل دقیق‌تر حرکت دارند، استفاده می‌شود.

4. عملکرد مستقیم (Direct Acting) در مقابل عملکرد با پایلوت (Pilot Operated)

مکانیزم داخلی تحریک شیر نیز یک عامل تمایز مهم است:

• شیرهای با عملکرد مستقیم (Direct Acting Solenoid Valves): در این شیرها، نیروی مستقیم ایجاد شده توسط بوبین (سلونوئید) برای جابجایی اسپول یا پاپت داخلی شیر و تغییر مسیر جریان هوا کافی است. این شیرها معمولاً برای دبی‌های کمتر و فشارهای پایین‌تر مناسب هستند و زمان پاسخ‌دهی سریعی دارند.
• شیرهای با عملکرد پایلوت یا سروُ کنترل (Pilot Operated Solenoid Valves): در این شیرها، بوبین یک شیر راهنمای کوچک (پایلوت) را کنترل می‌کند و فشار هوای ورودی از طریق این شیر پایلوت، نیروی لازم برای جابجایی اسپول اصلی شیر را فراهم می‌کند. این طراحی امکان کنترل دبی‌های بالاتر و فشارهای بیشتر را با بوبین‌های کوچکتر و توان مصرفی کمتر فراهم می‌کند. اکثر شیرهای نامور صنعتی از این نوع هستند.

راهنمای گام به گام انتخاب و خرید شیر برقی نامور ایده‌آل

انتخاب صحیح شیر برقی Namur نیازمند بررسی دقیق مشخصات فنی و تطابق آن‌ها با نیازهای سیستم شماست. در این بخش، به مهم‌ترین عواملی که باید هنگام خرید شیر نامور مد نظر قرار دهید، می‌پردازیم:

1. نوع اکچویتور و عملکرد شیر (3/2، 5/2 یا 5/3)

اولین قدم، تعیین نوع شیر بر اساس اکچویتوری است که قرار است کنترل کند:

• اکچویتور یک طرفه (فنر برگشت): به شیر نامور 3/2 نیاز دارید.
• اکچویتور دو طرفه: به شیر نامور 5/2 نیاز دارید.
• نیاز به توقف در نقطه میانی یا کنترل خاص: شیر نامور 5/3 را بررسی کنید.

2. سایز پورت و مقدار ضریب جریان (Cv)

سایز پورت شیر نامور (معمولاً 1/4، 3/8 یا 1/2 اینچ) باید با سایز پورت اکچویتور و نیاز جریان سیستم هماهنگ باشد. اما مهم‌تر از سایز پورت، ضریب جریان یا Cv (Flow Coefficient) است. Cv نشان‌دهنده قابلیت عبوردهی جریان هوای شیر است. مقدار Cv باید به گونه‌ای انتخاب شود که اکچویتور بتواند با سرعت مطلوب و بدون افت فشار بیش از حد عمل کند. برای انتخاب Cv مناسب، به دبی هوای مورد نیاز اکچویتور و زمان پاسخ‌دهی مورد انتظار توجه کنید. این اطلاعات معمولاً در کاتالوگ شیر نامور و اکچویتور موجود است.

3. محدوده فشار کاری

شیر نامور انتخابی باید قادر به کار در محدوده فشار سیستم پنوماتیک شما باشد. به حداقل و حداکثر فشار قابل تحمل شیر (معمولاً بر حسب bar یا psi) توجه کنید. فشار کاری سیستم شما باید در این محدوده قرار گیرد.

4. محدوده دمای کاری

دمای محیط و دمای سیال (هوا) می‌تواند بر عملکرد و عمر شیر تأثیر بگذارد. مطمئن شوید که شیر انتخابی برای محدوده دمایی محل نصب و فرآیند شما مناسب است. برای دماهای بسیار بالا یا پایین، ممکن است نیاز به شیرهای با متریال آب‌بندی خاص باشد.

5. ولتاژ و نوع جریان بوبین

بوبین شیر نامور با ولتاژهای مختلفی مانند 24VDC، 24VAC، 110VAC، 220VAC عرضه می‌شود. ولتاژ بوبین باید با منبع تغذیه موجود در سیستم کنترلی شما مطابقت داشته باشد. همچنین به توان مصرفی بوبین (بر حسب وات یا VA) توجه کنید، به خصوص اگر از کارت‌های خروجی PLC با محدودیت جریان استفاده می‌کنید.

6. جنس بدنه و آب‌بندها

جنس بدنه شیر (معمولاً آلومینیوم، فولاد ضد زنگ یا پلاستیک مهندسی) و جنس آب‌بندها (مانند NBR, FKM/Viton, EPDM) باید با شرایط محیطی و نوع سیال (معمولاً هوای فشرده، گاهی گازهای خنثی) سازگار باشد.

• آلومینیوم: رایج‌ترین و مقرون به صرفه‌ترین گزینه برای کاربردهای عمومی.
• فولاد ضد زنگ (Stainless Steel): برای محیط‌های خورنده، صنایع غذایی و دارویی.
• NBR (Nitrile Rubber): آب‌بند استاندارد برای هوای فشرده معمولی.
• FKM (Viton): برای دماهای بالاتر و مقاومت شیمیایی بیشتر.

7. درجه حفاظت (IP Rating) و استانداردهای محیطی (ATEX)

اگر شیر در محیط‌های مرطوب، پر گرد و غبار یا قابل انفجار نصب می‌شود، باید دارای درجه حفاظت (IP) مناسب و گواهینامه‌های مربوط به محیط‌های خطرناک (مانند ATEX برای اروپا یا IECEx) باشد. شیر نامور ضد انفجار یک گزینه حیاتی در صنایع نفت و گاز و پتروشیمی است.

8. زمان پاسخ‌دهی (Response Time)

برای کاربردهایی که سرعت عملکرد اکچویتور اهمیت زیادی دارد، به زمان پاسخ‌دهی شیر (مدت زمان بین اعمال سیگنال الکتریکی و تغییر وضعیت شیر) توجه کنید. این مشخصه در کاتالوگ محصول ذکر می‌شود.

9. نیاز به کنترل دستی (Manual Override)

برخی شیرهای نامور دارای یک دکمه یا پیچ کنترل دستی هستند که امکان تغییر وضعیت شیر را بدون نیاز به سیگنال الکتریکی (مثلاً برای تست یا شرایط اضطراری) فراهم می‌کند. وجود این قابلیت می‌تواند در بسیاری از موارد مفید باشد.

10. برند و کیفیت ساخت

انتخاب از بین برندهای معتبر شیر نامور که سابقه خوبی در کیفیت و قابلیت اطمینان دارند، می‌تواند ریسک خرابی و هزینه‌های نگهداری را در دراز مدت کاهش دهد. در بخش‌های بعدی بیشتر به این موضوع می‌پردازیم.

شیرهای نامور در عمل: کاربردهای گسترده در صنایع مختلف

به لطف استانداردسازی، نصب آسان و قابلیت اطمینان بالا، شیرهای برقی Namur در طیف وسیعی از صنایع و فرآیندها برای کنترل اکچویتورهای پنوماتیکی شیرآلات صنعتی (مانند شیرهای توپی، پروانه‌ای، پلاگ ولو، دیافراگمی و دمپرها) به کار می‌روند. برخی از مهم‌ترین کاربردهای شیر نامور عبارتند از:

• صنایع نفت، گاز و پتروشیمی: کنترل شیرهای مسیر خطوط لوله، واحدهای فرآیندی، سیستم‌های ایمنی (ESD). در این صنایع، اغلب از شیر نامور ضد انفجار با گواهینامه ATEX یا IECEx استفاده می‌شود.
• صنایع شیمیایی: کنترل جریان مواد شیمیایی خورنده یا حساس. انتخاب جنس بدنه و آب‌بند مناسب (مانند فولاد ضد زنگ و Viton) در اینجا حیاتی است.
• نیروگاه‌ها: کنترل شیرهای بخار، آب خنک‌کننده و سایر سیالات در فرآیندهای تولید برق.
• صنایع آب و فاضلاب: کنترل شیرهای ورودی و خروجی تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و شبکه‌های توزیع.
• صنایع غذایی و آشامیدنی: کنترل شیرهای بهداشتی در خطوط تولید، با استفاده از شیرهای ساخته شده از مواد مورد تایید FDA (مانند فولاد ضد زنگ).
• صنایع داروسازی: کاربردهای مشابه صنایع غذایی با تاکید بیشتر بر استانداردهای بهداشتی و تمیزی.
• صنایع معدنی و سیمان: کنترل دمپرها و شیرهای انتقال مواد در محیط‌های خشن و پر گرد و غبار.
• ماشین‌سازی و اتوماسیون صنعتی عمومی: هر جا که نیاز به کنترل قابل اطمینان اکچویتورهای پنوماتیکی باشد، شیر namur یک گزینه ایده‌آل است. این شامل دستگاه‌سازها و خطوط مونتاژ نیز می‌شود.
• سیستم‌های تهویه مطبوع صنعتی (HVAC): کنترل دمپرهای هوا و شیرهای آب گرم و سرد.

این لیست تنها بخشی از کاربردهای متنوع این قطعات است و نشان‌دهنده اهمیت آن‌ها در زیرساخت‌های صنعتی مدرن می‌باشد.

از بین برندهای شیر نامور کدام را انتخاب کنیم؟ (نکات مهم در مقایسه و انتخاب برند مناسب)

بازار شیرهای برقی نامور شامل تعداد زیادی تولیدکننده با سطوح مختلف کیفیت، نوآوری و قیمت است. انتخاب برند شیر نامور مناسب می‌تواند تاثیر قابل توجهی بر قابلیت اطمینان و هزینه‌های بلندمدت سیستم شما داشته باشد. در اینجا چند نکته کلیدی برای ارزیابی و انتخاب برند آورده شده است:

1. سابقه و اعتبار برند

برندهای با سابقه طولانی در تولید تجهیزات پنوماتیک و ابزار دقیق، معمولاً از فرآیندهای کنترل کیفیت دقیق‌تری برخوردارند و محصولات قابل اعتمادتری ارائه می‌دهند. نظرات سایر کاربران و متخصصان صنعت در مورد برندهای مختلف را جویا شوید.

2. کیفیت مواد و ساخت

به کیفیت ماشین‌کاری، پرداخت سطح، نوع مواد استفاده شده در بدنه، اسپول و آب‌بندها توجه کنید. محصولات با کیفیت‌تر معمولاً عمر طولانی‌تری دارند و در شرایط سخت عملکرد بهتری از خود نشان می‌دهند.

3. گستردگی سبد محصولات و نوآوری

برندهایی که طیف وسیعی از انواع شیر نامور (3/2، 5/2، 5/3)، با سایزها، ولتاژها و آپشن‌های مختلف (مانند کنترل دستی، نشانگر وضعیت، بوبین‌های کم‌مصرف، استانداردهای خاص) ارائه می‌دهند، انتخاب‌های بیشتری را در اختیار شما قرار می‌دهند. همچنین، برندهایی که در زمینه نوآوری فعال هستند، ممکن است محصولاتی با ویژگی‌های بهبود یافته یا راه‌حل‌های خاص برای کاربردهای چالش‌برانگیز داشته باشند.

4. مستندات فنی و پشتیبانی

دسترسی آسان به کاتالوگ شیر نامور، دیتاشیت‌های کامل، نقشه‌های فنی و گواهینامه‌ها نشان‌دهنده حرفه‌ای بودن برند است. همچنین، کیفیت پشتیبانی فنی و خدمات پس از فروش (در صورت نیاز به مشاوره، قطعات یدکی یا گارانتی) را نیز در نظر بگیرید.

5. گواهینامه‌ها و استانداردها

اطمینان حاصل کنید که محصولات برند مورد نظر دارای گواهینامه‌های لازم برای کاربرد شما هستند (مانند CE برای اروپا، ATEX برای محیط‌های انفجاری، SIL برای کاربردهای ایمنی).

6. قیمت در مقابل ارزش

قیمت شیر نامور یک عامل مهم است، اما نباید تنها معیار تصمیم‌گیری باشد. ارزان‌ترین گزینه همیشه بهترین گزینه نیست. به دنبال بهترین “ارزش” باشید، یعنی ترکیبی از کیفیت، قابلیت اطمینان، ویژگی‌ها و قیمت مناسب. یک شیر با کیفیت بالاتر ممکن است هزینه اولیه بیشتری داشته باشد، اما با کاهش هزینه‌های نگهداری و زمان از کار افتادگی، در دراز مدت مقرون به صرفه‌تر خواهد بود.

برخی از برندهای شناخته‌شده و معتبر در بازار جهانی شیرهای نامور عبارتند از (بدون ترتیب خاص و صرفاً جهت اطلاع): ASCO (Emerson), Festo, Parker, SMC, Norgren (IMI Precision Engineering), Burkert, Univer, Hafner. البته برندهای خوب دیگری نیز در بازار فعال هستند و توصیه می‌شود قبل از خرید، تحقیقات لازم را انجام دهید.

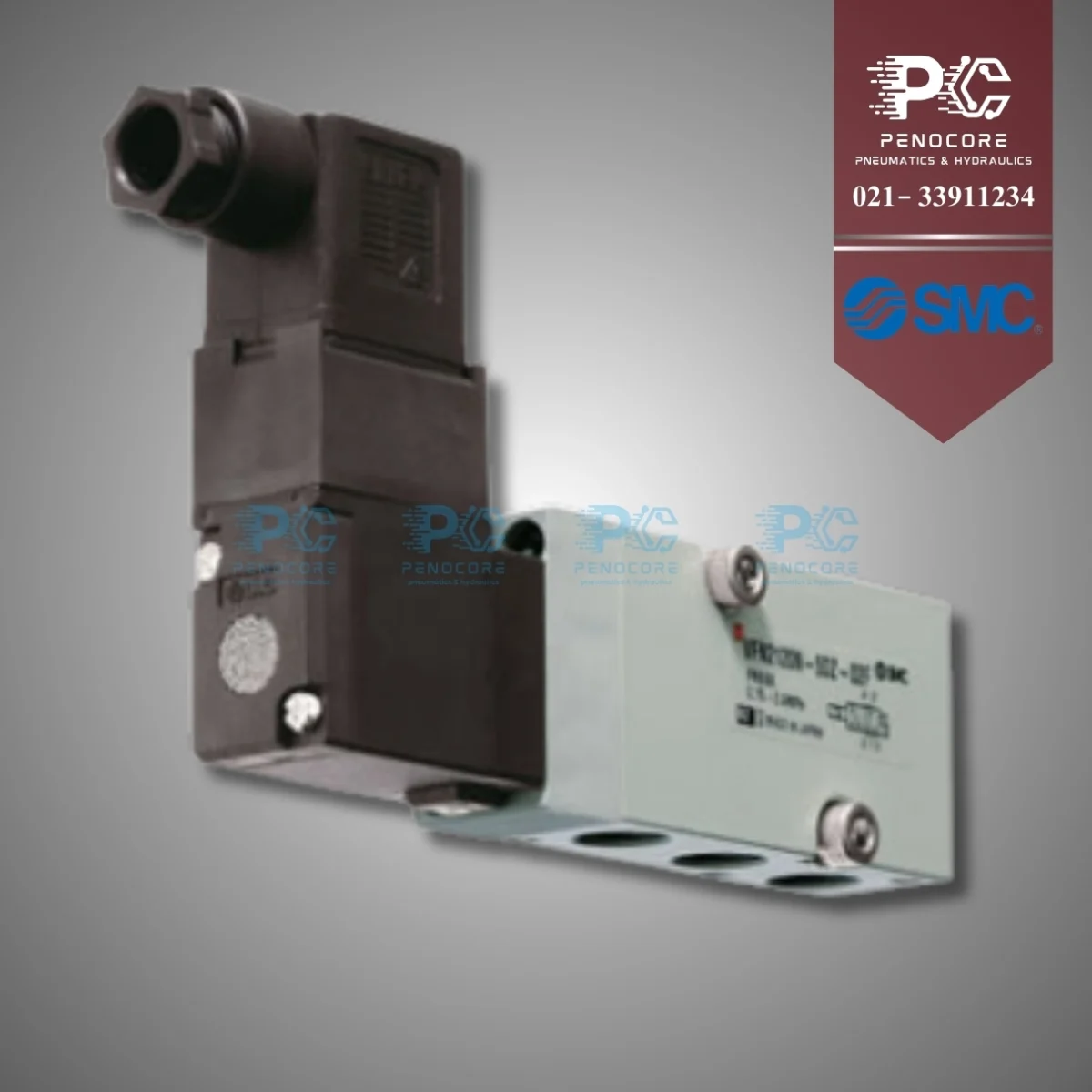

قیمت شیر برقی نامور: عوامل تاثیرگذار و راهنمای خرید اقتصادی

قیمت شیر برقی Namur می‌تواند تحت تاثیر عوامل متعددی متغیر باشد. آگاهی از این عوامل به شما کمک می‌کند تا بودجه خود را بهتر مدیریت کرده و خریدی هوشمندانه‌تر داشته باشید:

• برند سازنده: همانطور که اشاره شد، برندهای معتبرتر با سابقه طولانی و کیفیت اثبات شده معمولاً قیمت بالاتری دارند.
• نوع شیر (3/2، 5/2، 5/3): شیرهای 5/3 به دلیل پیچیدگی بیشتر، معمولاً گران‌تر از شیرهای 5/2 و 3/2 هستند.
• سایز پورت: به طور کلی، با افزایش سایز پورت، قیمت شیر نیز افزایش می‌یابد.
• جنس بدنه و آب‌بندها: شیرهای با بدنه فولاد ضد زنگ و آب‌بندهای خاص (مانند Viton) گران‌تر از مدل‌های استاندارد آلومینیومی با آب‌بند NBR هستند.
• استانداردهای خاص (مانند ATEX): شیرهای ضد انفجار یا دارای گواهینامه‌های خاص ایمنی، به دلیل طراحی و تست‌های پیچیده‌تر، هزینه بیشتری دارند.
• ولتاژ و نوع بوبین: تفاوت قیمت بین ولتاژهای مختلف معمولاً جزئی است، اما بوبین‌های خاص (مانند کم‌مصرف یا دارای نشانگر LED) ممکن است کمی گران‌تر باشند.
• ویژگی‌های اضافی: وجود کنترل دستی، نشانگر وضعیت، کانکتور خاص و … می‌تواند بر قیمت نهایی تأثیر بگذارد.
• کشور سازنده و هزینه‌های واردات: محصولات اروپایی یا آمریکایی ممکن است به دلیل هزینه‌های حمل و تعرفه‌های گمرکی، قیمت بالاتری نسبت به برخی برندهای آسیایی داشته باشند (البته کیفیت نیز باید مقایسه شود).
• تعداد سفارش: خرید عمده معمولاً با تخفیف همراه است.
• تامین‌کننده و واسطه‌ها: خرید مستقیم از نمایندگی‌های معتبر یا تامین‌کنندگان اصلی می‌تواند به کاهش هزینه‌ها کمک کند.

برای خرید شیر نامور با قیمت مناسب، به نکات زیر توجه کنید:

• نیاز واقعی خود را بشناسید: از خرید شیر با مشخصات فنی بسیار بالاتر از نیاز واقعی سیستم خود (Over-specifying) خودداری کنید، زیرا این کار هزینه اضافی به همراه دارد.
• مقایسه قیمت از چندین تامین‌کننده: از چند فروشنده معتبر استعلام قیمت بگیرید.
• به دنبال ارزش باشید، نه فقط کمترین قیمت: کیفیت و قابلیت اطمینان را فدای قیمت پایین نکنید.
• کاتالوگ و مشخصات فنی را به دقت بررسی کنید: مطمئن شوید شیری که قیمت آن را استعلام می‌کنید، دقیقاً همان مشخصات مورد نیاز شما را دارد.

با در نظر گرفتن این موارد، می‌توانید انتخابی متوازن بین کیفیت، عملکرد و قیمت شیر namur داشته باشید.

غواصی در دنیای شیرهای نامور: آشنایی با انواع و عملکرد آن‌ها

شیرهای برقی نامور بر اساس تعداد پورت‌ها (مسیرهای عبور هوا) و وضعیت‌های عملکردی (Position) و همچنین مکانیزم تحریک، دسته‌بندی می‌شوند. درک این تفاوت‌ها برای انتخاب صحیح شیر متناسب با نوع اکچویتور (یک طرفه یا دو طرفه) و نیاز کنترلی شما ضروری است. رایج‌ترین انواع شیر نامور عبارتند از:

1. شیر نامور 3/2 (سه پورت، دو وضعیته)

این نوع شیر دارای سه پورت (ورودی، خروجی، تخلیه) و دو وضعیت عملکردی (باز/بسته یا تحریک شده/تحریک نشده) است. شیرهای 3/2 معمولاً برای کنترل اکچویتورهای پنوماتیکی یک طرفه (Single-Acting Actuators) یا فنر برگشت (Spring-Return Actuators) استفاده می‌شوند.

2. شیر نامور 5/2 (پنج پورت، دو وضعیته)

این شیرها دارای پنج پورت (یک ورودی، دو خروجی به اکچویتور، دو تخلیه) و دو وضعیت عملکردی هستند. شیر برقی نامور 5/2 رایج‌ترین نوع برای کنترل اکچویتورهای پنوماتیکی دو طرفه (Double-Acting Actuators) است.

3. شیر نامور 5/3 (پنج پورت، سه وضعیته)

شیرهای 5/3 علاوه بر دو وضعیت عملکردی مشابه شیر 5/2، دارای یک وضعیت میانی (خنثی) نیز هستند (مرکز بسته، مرکز باز، مرکز تحت فشار).

4. عملکرد مستقیم (Direct Acting) در مقابل عملکرد با پایلوت (Pilot Operated)

شیرهای با عملکرد مستقیم با نیروی بوبین عمل می‌کنند، در حالی که شیرهای پایلوت‌دار از فشار هوا برای کمک به جابجایی اسپول اصلی استفاده می‌کنند و برای دبی‌های بالاتر مناسب‌ترند.

راهنمای گام به گام انتخاب و خرید شیر برقی نامور ایده‌آل

انتخاب صحیح شیر برقی Namur نیازمند بررسی دقیق مشخصات فنی است. مهم‌ترین عوامل شامل نوع اکچویتور، سایز پورت شیر نامور و Cv، فشار و دمای کاری، ولتاژ بوبین، جنس بدنه و آب‌بند، درجه حفاظت (IP) و استانداردها (مانند ATEX)، زمان پاسخ، نیاز به کنترل دستی و برند شیر نامور است.

شیرهای نامور در عمل: کاربردهای گسترده در صنایع مختلف

کاربردهای شیر نامور بسیار وسیع است و شامل صنایع نفت و گاز (اغلب شیر نامور ضد انفجار)، پتروشیمی، شیمیایی، نیروگاهی، آب و فاضلاب، غذایی، دارویی، معدنی، سیمان، ماشین‌سازی و اتوماسیون عمومی می‌شود. این شیرها برای کنترل اکچویتورهای پنوماتیکی شیرآلات صنعتی به کار می‌روند.

از بین برندهای شیر نامور کدام را انتخاب کنیم؟ (نکات مهم در مقایسه و انتخاب برند مناسب)

هنگام انتخاب برند شیر نامور به سابقه و اعتبار، کیفیت مواد و ساخت، گستردگی محصولات، مستندات فنی و پشتیبانی، گواهینامه‌ها و نسبت قیمت به ارزش توجه کنید. برندهای معروفی چون ASCO, Festo, Parker, SMC, Norgren, Burkert در این زمینه فعال هستند.

قیمت شیر برقی نامور: عوامل تاثیرگذار و راهنمای خرید اقتصادی

قیمت شیر برقی Namur به عواملی چون برند، نوع و سایز شیر، جنس مواد، استانداردها (مانند ATEX)، ولتاژ بوبین، ویژگی‌های اضافی، کشور سازنده و تعداد سفارش بستگی دارد. برای خرید اقتصادی، نیاز واقعی خود را بشناسید، قیمت‌ها را مقایسه کنید و به دنبال بهترین ارزش باشید.

---

نصب صحیح و نگهداری از شیر برقی نامور: افزایش طول عمر و کارایی

حتی بهترین شیر برقی نامور نیز در صورت نصب نادرست یا عدم نگهداری مناسب، نمی‌تواند عملکرد مطلوبی داشته باشد و عمر مفید آن کاهش می‌یابد. رعایت نکات زیر به شما کمک می‌کند تا از سرمایه‌گذاری خود بیشترین بهره را ببرید:

1. آماده‌سازی و نصب (Mounting)

• تمیزی سطح: قبل از نصب، مطمئن شوید که سطح نصب روی اکچویتور و سطح شیر کاملاً تمیز و عاری از هرگونه آلودگی، براده یا گریس قدیمی باشد.
• جهت صحیح: به جهت‌گیری پورت‌ها و علامت‌گذاری روی شیر توجه کنید تا از نصب صحیح و عملکرد درست اطمینان حاصل شود. اکثر شیرهای نامور دارای یک صفحه یا پین نشانگر برای تطابق با رابط اکچویتور هستند.
• آب‌بندی (Sealing): معمولاً یک اورینگ یا گسکت بین شیر و اکچویتور برای آب‌بندی قرار می‌گیرد. از سلامت و جایگذاری صحیح آن اطمینان حاصل کنید. در صورت نیاز، از گسکت نو استفاده کنید.
• پیچ‌ها: پیچ‌های نصب را به صورت ضربدری و با گشتاور توصیه‌شده توسط سازنده محکم کنید. از اعمال گشتاور بیش از حد که می‌تواند به بدنه شیر یا اکچویتور آسیب برساند، خودداری کنید.
• اتصالات لوله (Piping): لوله‌ها و شلنگ‌های هوا را به درستی به پورت‌های مربوطه متصل کنید. از نوار تفلون یا مایع آب‌بندی مناسب برای اتصالات رزوه‌ای استفاده کنید تا از نشتی جلوگیری شود. مطمئن شوید که لوله‌ها تحت کشش یا فشار اضافی نباشند.

2. اتصالات الکتریکی (Electrical Connections)

• ولتاژ صحیح: مجدداً ولتاژ بوبین شیر را با ولتاژ منبع تغذیه کنترل چک کنید. اتصال ولتاژ نامناسب می‌تواند منجر به سوختن بوبین یا عملکرد نادرست شود.
• سیم‌کشی استاندارد: سیم‌کشی را طبق دستورالعمل سازنده و با رعایت استانداردهای ایمنی الکتریکی انجام دهید. از کابل و کانکتور مناسب استفاده کنید.
• اتصال زمین (Grounding): در صورت نیاز و توصیه سازنده، اتصال زمین را برای ایمنی و جلوگیری از نویز الکتریکی برقرار کنید.
• محافظت بوبین: برای محافظت بوبین در برابر ولتاژهای القایی هنگام قطع شدن (به خصوص در مدارهای DC)، استفاده از دیود هرزگرد یا وریستور (MOV) توصیه می‌شود، مگر اینکه بوبین خود دارای مدار محافظ داخلی باشد.

3. کیفیت هوای فشرده (Air Quality)

• هوای تمیز و خشک: کیفیت هوای فشرده نقش بسیار مهمی در طول عمر و عملکرد صحیح شیرهای پنوماتیکی دارد. از هوای فیلتر شده (معمولاً تا 40 یا 25 میکرون)، خشک (با نقطه شبنم مناسب) و در صورت نیاز، روغن‌کاری شده (اگر شیر یا اکچویتور به آن نیاز دارد) استفاده کنید. ذرات جامد، رطوبت و روغن اضافی می‌توانند باعث سایش، گرفتگی و خرابی زودرس شیر شوند. ([لینک داخلی پیشنهادی به مقاله: “اهمیت واحدهای مراقبت هوا در سیستم‌های پنوماتیک”])
• فشار مناسب: فشار هوای ورودی باید در محدوده کاری مجاز شیر باشد.

4. بازرسی‌های دوره‌ای و عیب‌یابی اولیه

• بررسی نشتی: به طور منظم اتصالات و بدنه شیر را از نظر نشتی هوا بررسی کنید. نشتی هوا باعث اتلاف انرژی و کاهش کارایی می‌شود.
• عملکرد صحیح: عملکرد شیر و اکچویتور را تحت نظر داشته باشید. هرگونه کندی، صدای غیرعادی یا عملکرد نامنظم می‌تواند نشانه‌ای از یک مشکل باشد.
• تمیزی خارجی: شیر را از گرد و غبار و آلودگی‌های محیطی پاک نگه دارید، به خصوص در اطراف بوبین و قسمت‌های متحرک.
• بررسی اتصالات الکتریکی: از محکم بودن اتصالات الکتریکی و سلامت کابل‌ها اطمینان حاصل کنید.
• عیب‌یابی: در صورت بروز مشکل، به دفترچه راهنمای شیر و بخش عیب‌یابی آن مراجعه کنید. مشکلات رایج می‌تواند شامل خرابی بوبین، گرفتگی داخلی، یا مشکلات مربوط به آب‌بندی باشد. ([لینک خارجی پیشنهادی به یک منبع معتبر در مورد عیب‌یابی عمومی شیرهای برقی، مثلاً مقاله‌ای از یک مجله تخصصی اتوماسیون یا وب‌سایت یک انجمن مهندسی])

نتیجه‌گیری: شیر نامور، انتخابی هوشمند برای اتوماسیون کارآمد و قابل اطمینان

همانطور که در این راهنمای جامع بررسی کردیم، شیرهای برقی نامور پنوماتیک نقشی کلیدی در سیستم‌های اتوماسیون صنعتی مدرن ایفا می‌کنند. استاندارد NAMUR با ساده‌سازی نصب، افزایش قابلیت تعویض‌پذیری و کاهش پیچیدگی سیستم، مزایای قابل توجهی را برای صنایع مختلف به ارمغان آورده است. از درک انواع شیر نامور (3/2، 5/2، 5/3) و مکانیزم عملکرد آن‌ها گرفته تا معیارهای دقیق برای خرید شیر نامور شامل سایز، فشار، دما، جنس، ولتاژ بوبین و توجه به برندهای معتبر، همه و همه در انتخاب یک شیر کارآمد و بادوام موثر هستند.

آشنایی با کاربردهای شیر نامور در صنایع گوناگون و درک عوامل تاثیرگذار بر قیمت شیر نامور به شما کمک می‌کند تا تصمیمی آگاهانه و اقتصادی بگیرید. علاوه بر این، رعایت نکات مربوط به نصب و نگهداری، تضمین‌کننده طول عمر و عملکرد بهینه این قطعات حیاتی خواهد بود. سرمایه‌گذاری بر روی شیر نامور مناسب، سرمایه‌گذاری بر روی بهره‌وری، قابلیت اطمینان و کاهش هزینه‌های بلندمدت سیستم شماست.

آینده سیستم‌های پنوماتیک به سمت راه‌حل‌های هوشمندتر، کم‌مصرف‌تر و با قابلیت تشخیص عیب داخلی پیش می‌رود و شیرهای نامور نیز از این قاعده مستثنی نیستند. انتظار می‌رود شاهد نوآوری‌های بیشتری در زمینه مواد، طراحی بوبین‌ها و یکپارچه‌سازی با سیستم‌های کنترل پیشرفته باشیم. با انتخاب صحیح و نگهداری مناسب، شیرهای نامور همچنان به عنوان یکی از ارکان اصلی اتوماسیون صنعتی باقی خواهند ماند.

سوالات متداول (FAQ) درباره شیرهای برقی نامور

1. تفاوت اصلی بین شیر نامور تک بوبین (Single Solenoid) و دو بوبین (Double Solenoid) چیست؟

شیرهای نامور تک بوبین (معمولاً 5/2 یا 3/2 فنر برگشت) با اعمال ولتاژ به بوبین به یک وضعیت تغییر حالت داده و با قطع ولتاژ، توسط نیروی فنر (یا در برخی موارد فشار هوا) به حالت اولیه بازمی‌گردند. شیرهای دو بوبین (معمولاً 5/2 یا 5/3) دارای دو بوبین هستند؛ یک بوبین برای تغییر وضعیت به یک جهت و بوبین دیگر برای تغییر وضعیت به جهت مخالف. این شیرها پس از قطع ولتاژ در آخرین وضعیت خود باقی می‌مانند (حافظه‌دار یا Latching) تا سیگنالی به بوبین دیگر اعمال شود. انتخاب بین این دو به منطق کنترلی مورد نیاز بستگی دارد.

2. آیا می‌توان از شیر نامور برای کنترل سیالات دیگری به جز هوای فشرده استفاده کرد؟

اکثر شیرهای نامور استاندارد برای استفاده با هوای فشرده تمیز و خشک یا گازهای خنثی طراحی شده‌اند. برای استفاده با سیالات دیگر (مانند آب، روغن یا گازهای خاص)، باید از شیرهایی استفاده کرد که جنس بدنه و آب‌بندهای آن‌ها با آن سیال سازگار باشد و سازنده صراحتاً استفاده از آن سیال را مجاز دانسته باشد. این اطلاعات در کاتالوگ شیر نامور ذکر می‌شود.

3. عمر مفید یک شیر برقی نامور معمولاً چقدر است؟

عمر مفید شیر نامور به عوامل متعددی از جمله کیفیت ساخت (برند)، شرایط کاری (فشار، دما، سیکل کاری)، کیفیت هوای فشرده و نگهداری مناسب بستگی دارد. برندهای معتبر معمولاً عمر مفید محصولات خود را بر حسب تعداد سیکل کاری (مثلاً چندین میلیون سیکل) مشخص می‌کنند. با رعایت اصول نگهداری، می‌توان انتظار عمر طولانی از این شیرها داشت.

4. چگونه می‌توانم مشکل عمل نکردن شیر نامور را تشخیص دهم و عیب‌یابی کنم؟

ابتدا از رسیدن ولتاژ صحیح به بوبین اطمینان حاصل کنید (می‌توانید با مولتی‌متر چک کنید یا به صدای کلیک بوبین هنگام تحریک گوش دهید). سپس فشار هوای ورودی را بررسی کنید. مشکلات رایج شامل سوختن بوبین، گرفتگی پورت‌ها یا اسپول به دلیل آلودگی هوا، خرابی آب‌بندها (نشتی داخلی یا خارجی) یا مشکلات مکانیکی در اکچویتور متصل به آن است. مراجعه به دستورالعمل عیب‌یابی سازنده توصیه می‌شود. ([لینک داخلی پیشنهادی به مقاله جامع‌تر: “عیب‌یابی رایج شیرهای برقی صنعتی”])

5. آیا برای نصب شیر نامور به ابزار خاصی نیاز است؟

نصب شیر نامور معمولاً به ابزارهای پیچیده‌ای نیاز ندارد. آچارهای مناسب برای بستن پیچ‌های نصب و اتصالات لوله، و ابزارهای استاندارد سیم‌کشی الکتریکی (مانند سیم‌چین، سیم‌لخت‌کن و پیچ‌گوشتی) کافی هستند. مهم‌تر از ابزار، دقت در نصب و رعایت دستورالعمل‌های سازنده است.

6. مفهوم SIL در شیرهای نامور به چه معناست و چه زمانی اهمیت دارد؟

SIL مخفف Safety Integrity Level (سطح یکپارچگی ایمنی) است و یک معیار اندازه‌گیری قابلیت اطمینان سیستم‌های مرتبط با ایمنی است. شیرهای ناموری که دارای گواهینامه SIL هستند، برای استفاده در کاربردهای حیاتی ایمنی (Safety Instrumented Systems – SIS) مناسب‌اند، جایی که خرابی شیر می‌تواند منجر به خطرات جدی شود (مانند سیستم‌های توقف اضطراری یا ESD در صنایع فرآیندی). اگر کاربرد شما نیاز به سطح بالایی از ایمنی عملکردی دارد، باید به دنبال شیر نامور با گواهینامه SIL باشید. ([لینک خارجی پیشنهادی به یک مقاله معتبر در مورد SIL از یک سازمان استاندارد مانند IEC یا TUV])

7. چگونه بهترین برند شیر نامور را برای نیاز خاص خود انتخاب کنم؟

هیچ “بهترین” برند واحدی برای همه کاربردها وجود ندارد. بهترین انتخاب به نیازهای خاص شما از جمله مشخصات فنی مورد نیاز، شرایط محیطی، بودجه، اهمیت قابلیت اطمینان و دسترسی به پشتیبانی بستگی دارد. توصیه می‌شود بخش “از بین برندهای شیر نامور کدام را انتخاب کنیم؟” در همین مقاله را مطالعه کرده و با بررسی کاتالوگ‌ها و در صورت نیاز، دریافت مشاوره از متخصصان، تصمیم‌گیری نمایید.
